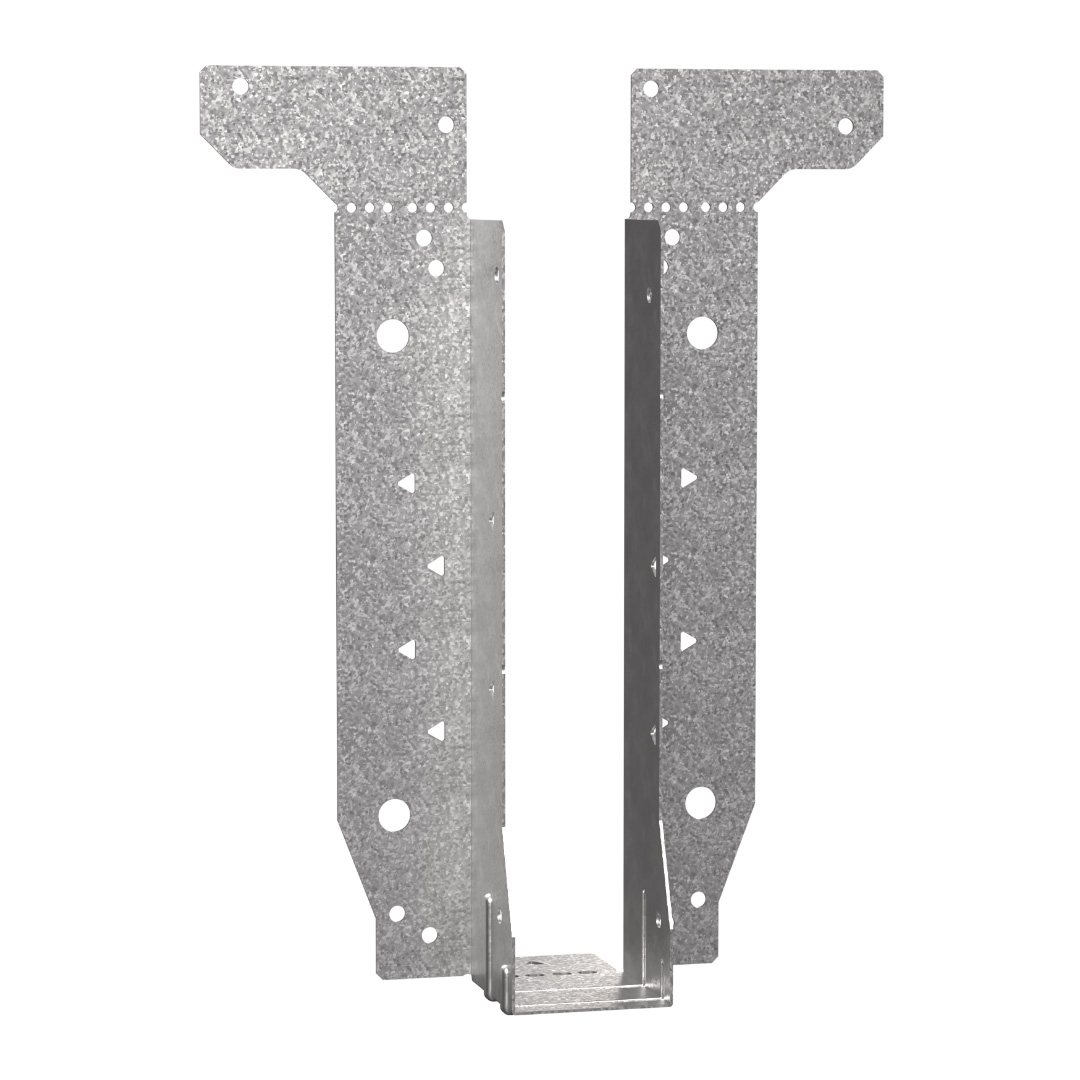

EWH

Etrier pour poutres en I

Universel et facile à installer, l'étrier EWH a été conçu pour répondre à de multiples options d'installation.

Marquage CE
ETA
UKCA
Classe service 2
Acier électrozingué 20µm
Intérieur

Présentation

Images

Fixation sur une poutre métallique ajourée

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Epaisseur 0,9 mm (hauteur ≤ 300mm) ou 1,2 mm (hauteur > 300mm)

Avantages

  • Deux options d'installation : brides supérieures ou brides latérales,
  • Étrier fourni avec ses brides supérieures droites, pliables sur chantier afin de s'adapter à toutes les hauteurs de solives,
  • Les brides supérieures peuvent être cassées afin de permettre une fixation uniquement en brides latérales,
  • Perçages triangulaires optionnels utilisables pour des performances plus élevées,
  • Languette au niveau de l'assise de l'étrier pour faciliter l'installation,
  • Cette languette peut être pliée vers le haut pour les cas où le bas de solive n'est pas aligné sur le support.

Support

  • Porteur : bois massif, poutre en I, poutre métallique ajourée, panneau isolé structurel...
  • Porté : bois massif, poutre en I, poutre métallique ajourée

Données techniques

Dimensions

Dimensions

Références Equivalent IUSE Dimensions [mm] Perçages
A B C D E t Aile B Aile C Aile E
Ø5 Ø10 Triangulaires Ø5 Triangulaires Ø5
EWH200/47IUSE199/48472004980400.9846444
EWH200/61IUSE199/61614980400.9846444
EWH200/91IUSE199/92914980400.9846444
EWH219/47IUSE219/48472194980400.9848444
EWH219/61IUSE219/61614980400.9848444
EWH219/72IUSE219/73724980400.9848444
EWH219/91IUSE219/92914980400.9848444
EWH240/47IUSE239/48472404980400.98410444
EWH240/50IUSE239/50504980400.98410444
EWH240/56IUSE239/56564980400.98410444
EWH240/61IUSE239/61614980400.98410444
EWH240/66IUSE239/66664980400.98410444
EWH240/72IUSE239/73724980400.98410444
EWH240/91IUSE239/92914980400.98410444
EWH240/99IUSE239/100994980400.98410444
EWH245/99IUSE249/100992454980400.98410444
EWH295/99IUSE294/98992954980400.98410444
EWH300/47IUSE299/48473004980400.98410444
EWH300/50IUSE299/50504980400.98410444
EWH300/56IUSE299/56564980400.98410444
EWH300/61IUSE299/61614980400.98410444
EWH300/66IUSE299/66664980400.98410444
EWH300/72IUSE299/73724980400.98410444
EWH300/91IUSE299/92914980400.98410444
EWH300/99IUSE299/100994980400.98410444
EWH350/72IUSE349/73723504980401.28410444
EWH350/99IUSE349/100994980401.28410444
EWH360/47IUSE359/48473604980401.28410444
EWH360/61IUSE359/61614980401.28410444
EWH360/66IUSE359/66664980401.28410444
EWH360/91IUSE359/92914980401.28410444
EWH400/61IUSE399/61614004980401.28410444
EWH400/91IUSE399/92914980401.28410444
EWH400/99IUSE399/98994980401.28410444

Valeurs Caractéristiques - Support Poutre en I

Références Fixations Valeurs Caractéristiques [kN]
Face
(Aile B)
Dessus
(Aile E)
Poutre
(Aile C)
R1,k R2,k
Ø5  Perçages triangulaires Ø5 Ø5  Perçages triangulaires Poutre en I LVL
36 mm
Poutre en I LVL
39 mm
Poutre en I massive
45 mm
Poutre en I LVL
avec renforts d'âme
Poutre en I massive
avec renforts d'âme
Poutre en I LVL
36 mm
Poutre en I LVL
39 mm
Poutre en I bois massif
45 mm
LVL, lamellé-collé,
bois massif
CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35
EWH (TF)8-44-111312.1--2.32.5-3.5
EWH (FF)8--4-69.28--2.32.5-3.5

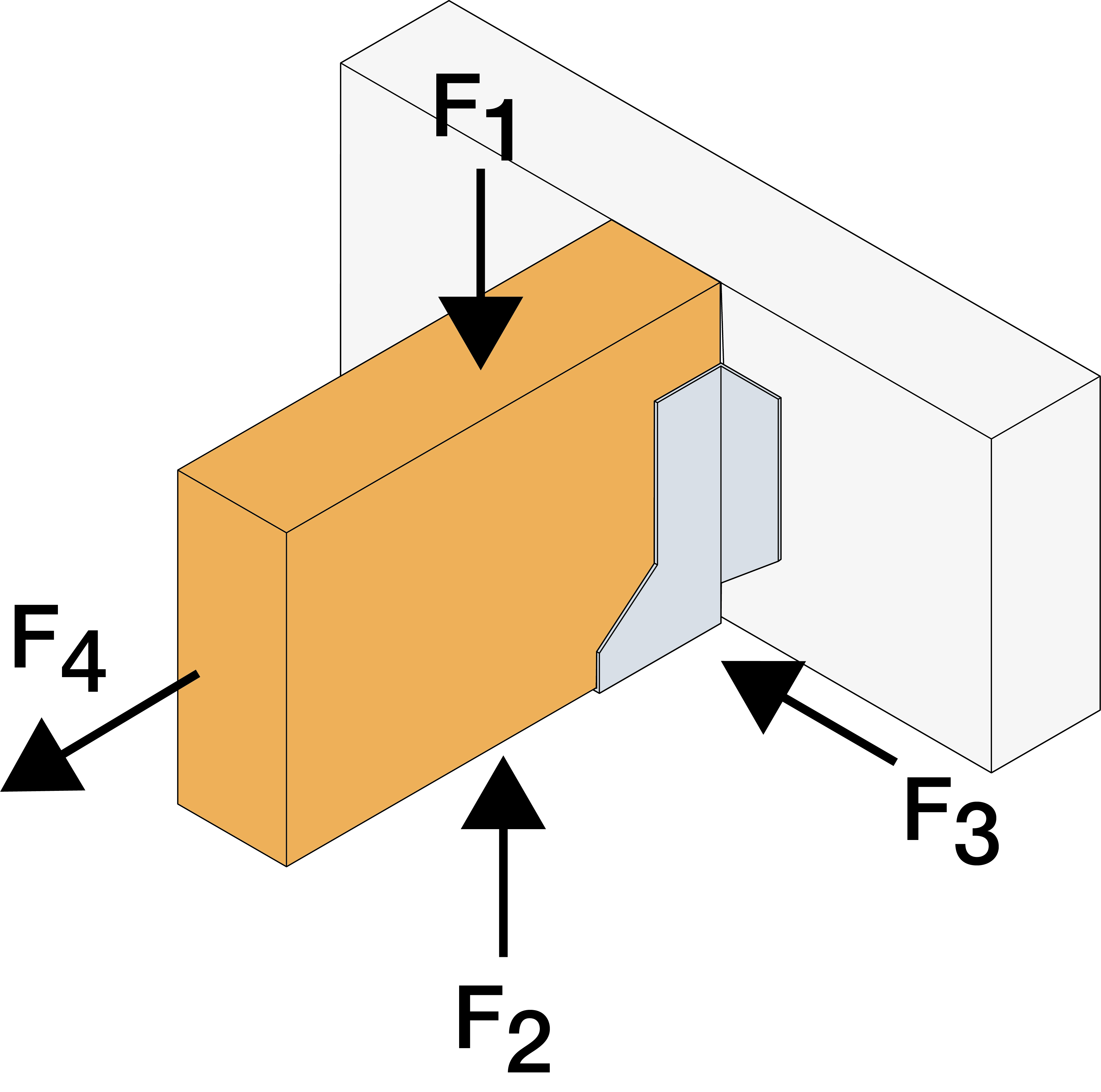

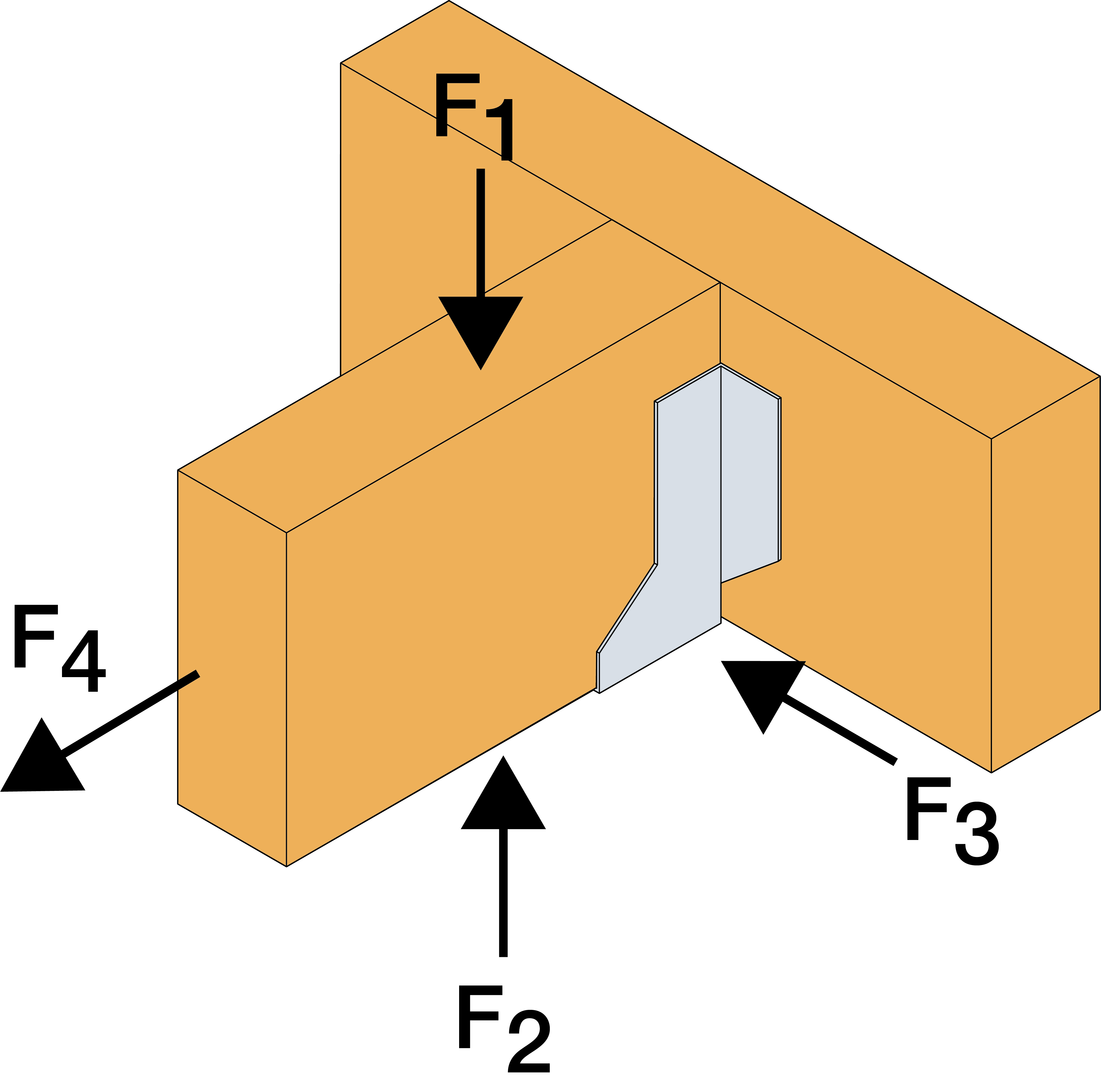

  • TF = fixation au niveau des brides supérieures
  • FF = fixation sur la face du porteur
  • +6 TRI =  Nombre de pointes additionnelles (6 dans cet exemple) installées dans les perçages triangulaires
  • Pour une hauteur d'EWH > 300 mm, il est nécessaire d'installer un bloc de renfort sur la face avant de la poutre en I porteuse pour que les valeurs publiées s'appliquent. L'installation du bloc de renfort doit être conforme aux spécifications des fabricants de poutres en I.

Valeurs Caractéristiques - Support Poutre métallique ajourée

Références Fixations Valeurs Caractéristiques [kN]
Face
(Aile B)
Dessus
(Aile E)
Poutre
(Aile C)
R1,k R2,k
Ø5  Perçages triangulaires Ø5 Ø5  Perçages triangulaires Ame métallique Ame métallique avec renfort Ame métallique LVL, lamellé-collé,
bois massif
CNA4.0x35 CSA5.0x50 CNA4.0x35 CSA5.0x50 CNA4.0x35 CNA4.0x35
EWH (TF)8-44-1316.4--3.53.5
EWH (FF)8--4-9.913.7--3.53.5
  • TF = fixation au niveau des brides supérieures
  • FF = fixation sur la face du porteur
  • +6 TRI = Nombre de pointes additionnelles (6 dans cet exemple) installées dans les perçages triangulaires

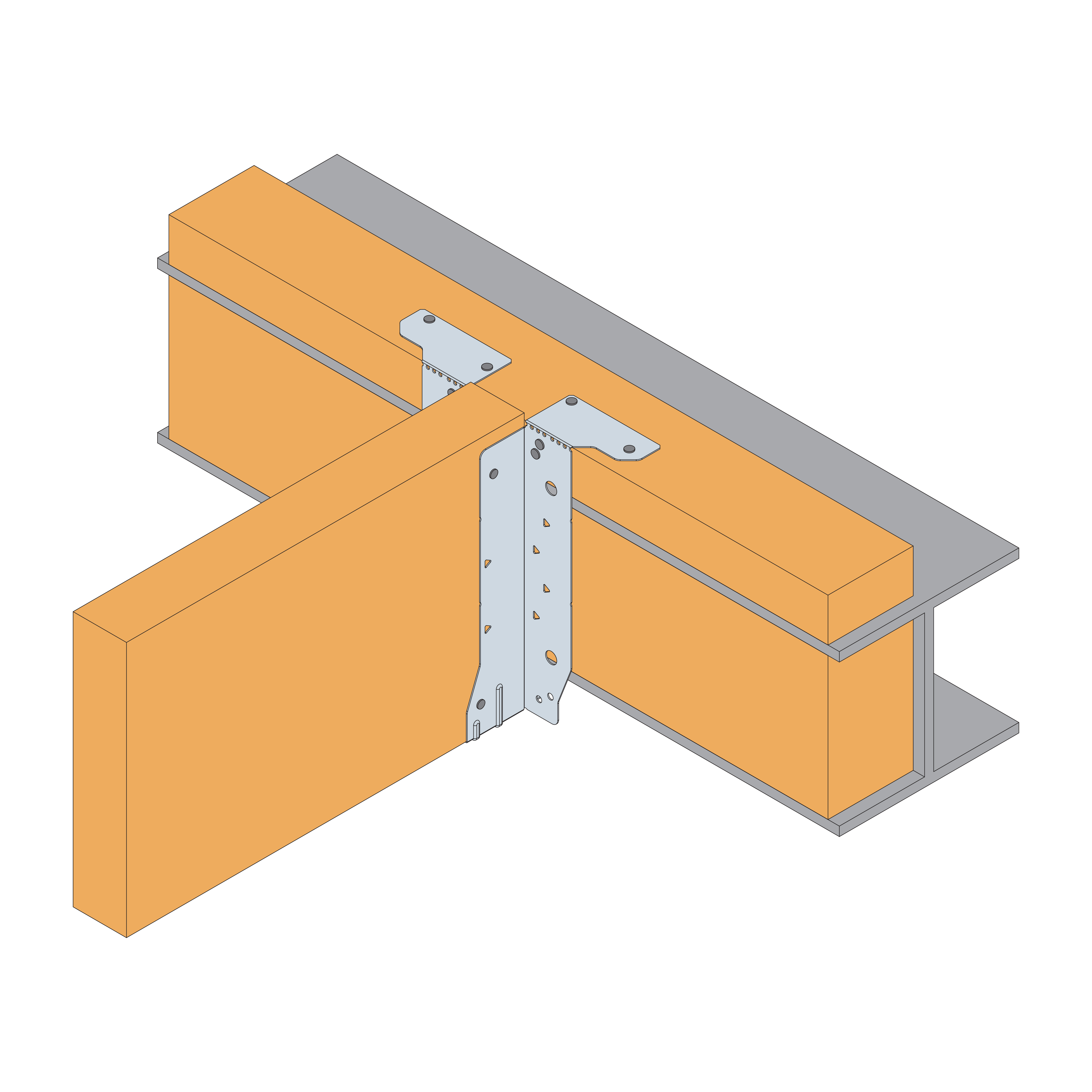

  • L'installation optimisée nécessite de fixer un bloc de renfort en contreplaqué de 18 mm sur la face de la poutre métallique ajourée. Ce bloc doit avoir une largeur minimum de 400 mm et une hauteur correspondant à celle de la poutre métallique. Il est installé avec 8 vis ESCR8.0x80mm, positionnées conformément à l'illustration dans la section "Notes d'installation".

Valeurs Caractéristiques - Support bois massif

Références Fixations Valeurs Caractéristiques [kN]
Face
(Aile B)
Dessus
(Aile E)
Poutre
(Aile C)
R1,k R2,k
Ø5  Perçages triangulaires Ø5 Ø5  Perçages triangulaires LVL Lamellé-collé C24, bois scié Poutre en I LVL
36 mm
Poutre en I LVL
39 mm
Poutre en I bois massif
45 mm
Ame métallique LVL, lamellé-collé,
bois massif
CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35
EWH (TF)8-44-15.512.912.82.32.53.53.53.5
EWH (FF)8--4-11.196.62.32.53.53.53.5
  • TF = fixation au niveau des brides supérieures
  • FF = fixation sur la face du porteur
  • +6 TRI = Nombre de pointes additionnelles (6 dans cet exemple) installées dans les perçages triangulaires
  • Le bois massif fait référence au LVL, au bois lamellé-collé ou au bois massif scié.

Haute performance au soulèvement

Références Fixations Valeurs Caractéristiques [kN]
Face
(Aile B)
Dessus
(Aile E)
Poutre
(Aile C)
R2,k
Ø5  Perçages triangulaires Ø5 Ø5  Perçages triangulaires Poutre en I
avec renforts d'âme
Ame métallique LVL, lamellé-collé,
bois massif
CNA4.0x35 CNA4.0x35 CNA4.0x35
EWH (Enhanced Uplift)46, 8 or 100, 444888
  • Remplir tous les perçages ronds et triangulaires avec la fixation appropriée.
  • Si la poutre portée est une poutre en I, alors des renforts d'âme sont nécessaires. Leur dimension et les exigences d'installation doivent être conformes aux spécifications du fabricant de poutres en I.
  • La dernière ligne du tableau, EWH (Enhanced Uplift), correspond au cas d'installaition d'une poutre en I portée avec renfort d'âme dans l'étrier EWH.

VALEURS CARACTÉRISTIQUES - SUPPORT BOIS MASSIF - VIS SSH

Références Perçages Valeurs Caractéristiques [kN]
Aile B Aile C R1,k R2,k
Ø10 Ø5 Triangulaires C24, bois scié LVL, lamellé-collé,
bois massif
SSH8.0x40 SSH8.0x40
EWH4448.83.5

Valeurs caractéristiques - Support rigide

Références Fixations Valeurs Caractéristiques [kN]
Face
(Aile B)
Poutre
(Aile C)
R1,k R2,k
Ø5  Perçages triangulaires Ø8 Ø5  Perçages triangulaires Béton C20/25 Poutre en I LVL
36 mm
Poutre en I LVL
39 mm
Poutre en I bois massif
45 mm
LVL, lamellé-collé,
bois massif
Ame métallique
LMAS + scellement chimique, WA, FM-753 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35
EWH--44-21,3 (*)2.32.53.53.53.5

(*) Cette valeur est la valeur caractéristique maximale pour l'étrier.

Les capacités des ancarges (type de support, distances aux bords etc ..) doivent être vcérifiées séparement.

Le bois massif doit être de classe C24 minimum.

Installation

Montage

Installation

  • Sur support bois : CNA ou SSH,
  • Sur support béton : à venir,
  • Pour une installation standard, tous les perçages ronds doivent être remplis,
  • Pour une installation plus performante, tous les perçages ronds et triangulaires doivent être remplis (à l'exception du perçage triangulaire dans la languette au niveau de l'assise de l'étrier).

Instructions d'installation standard d'un EWH - Applicable aux poutres en I, aux poutres métalliques ajourées et aux éléments en bois massif

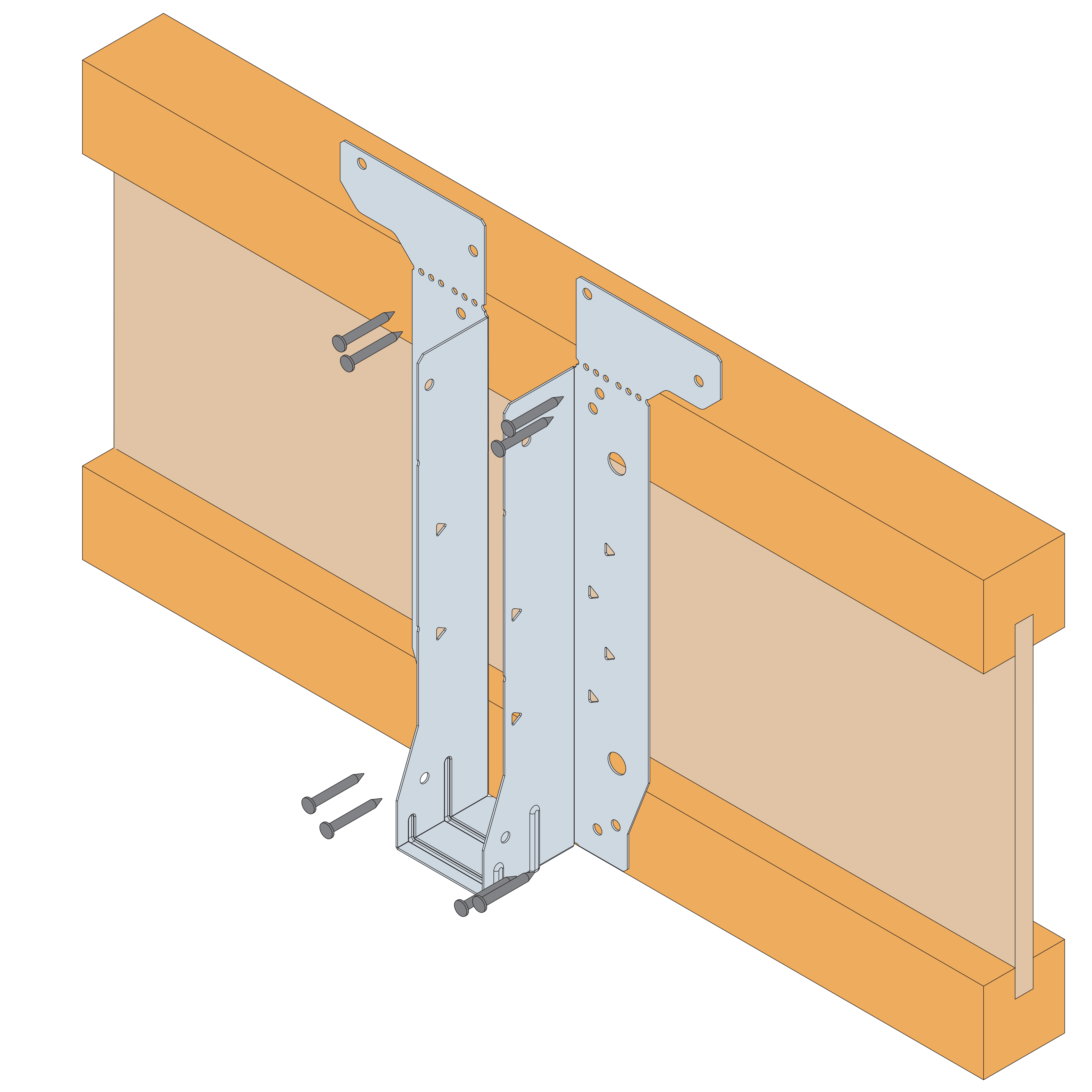

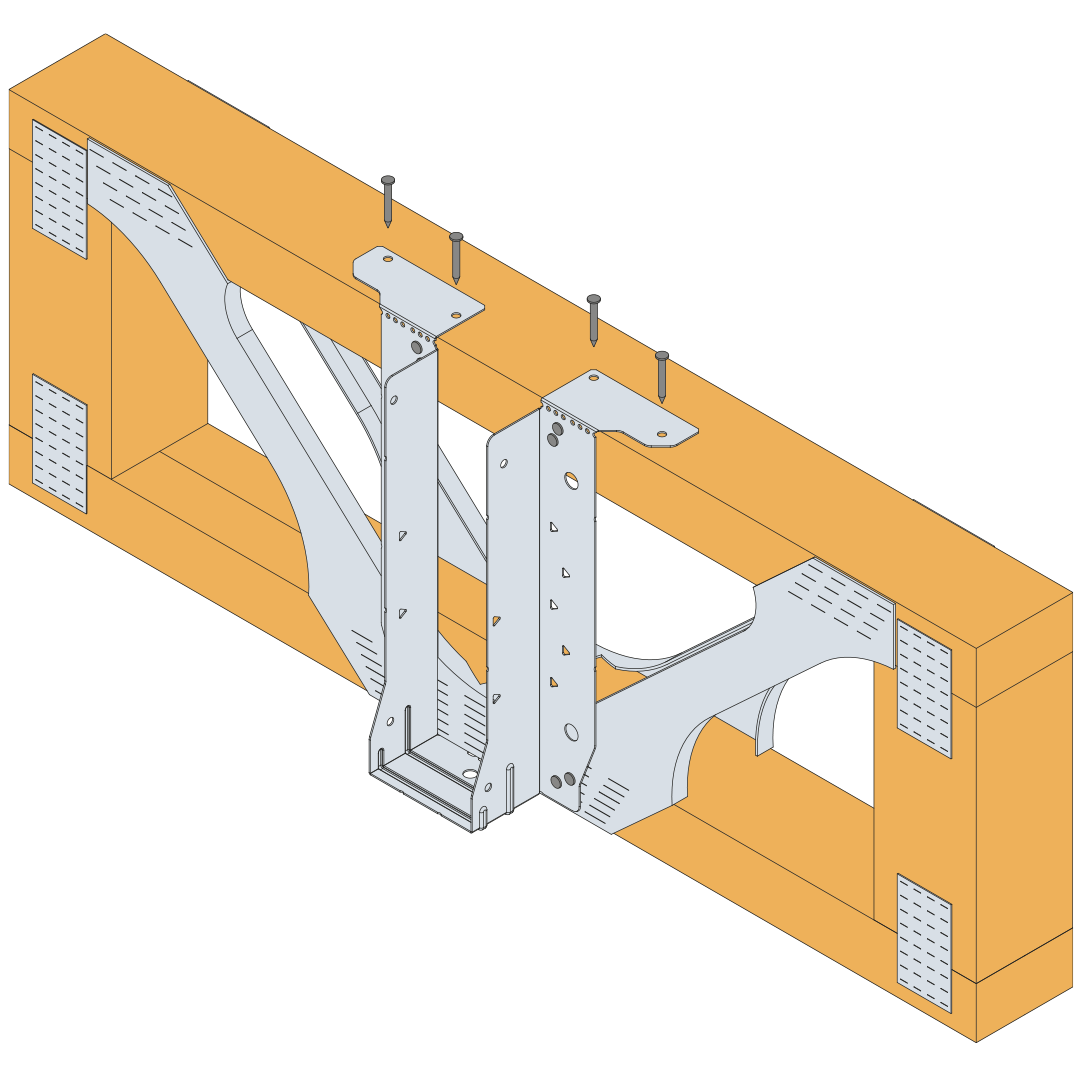

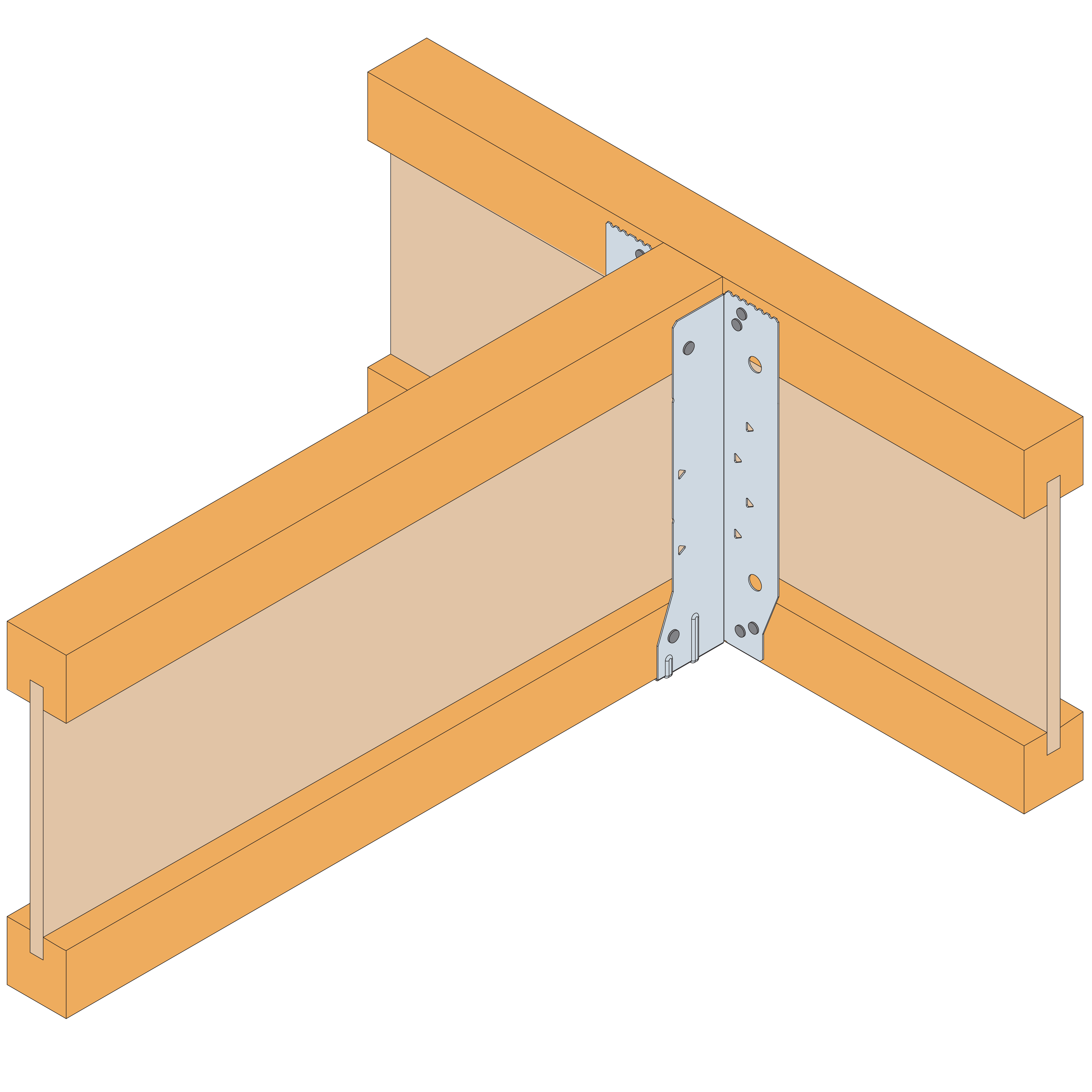

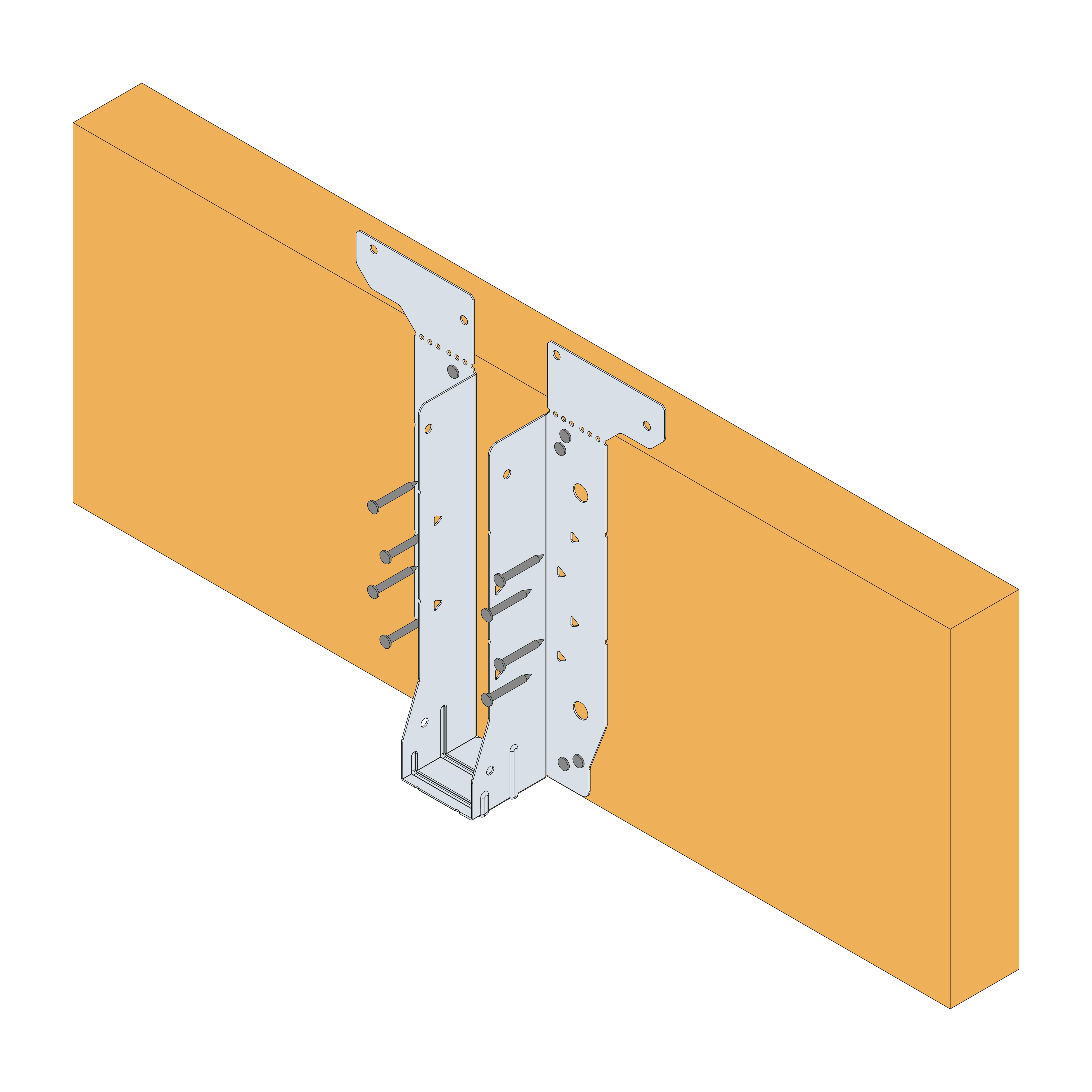

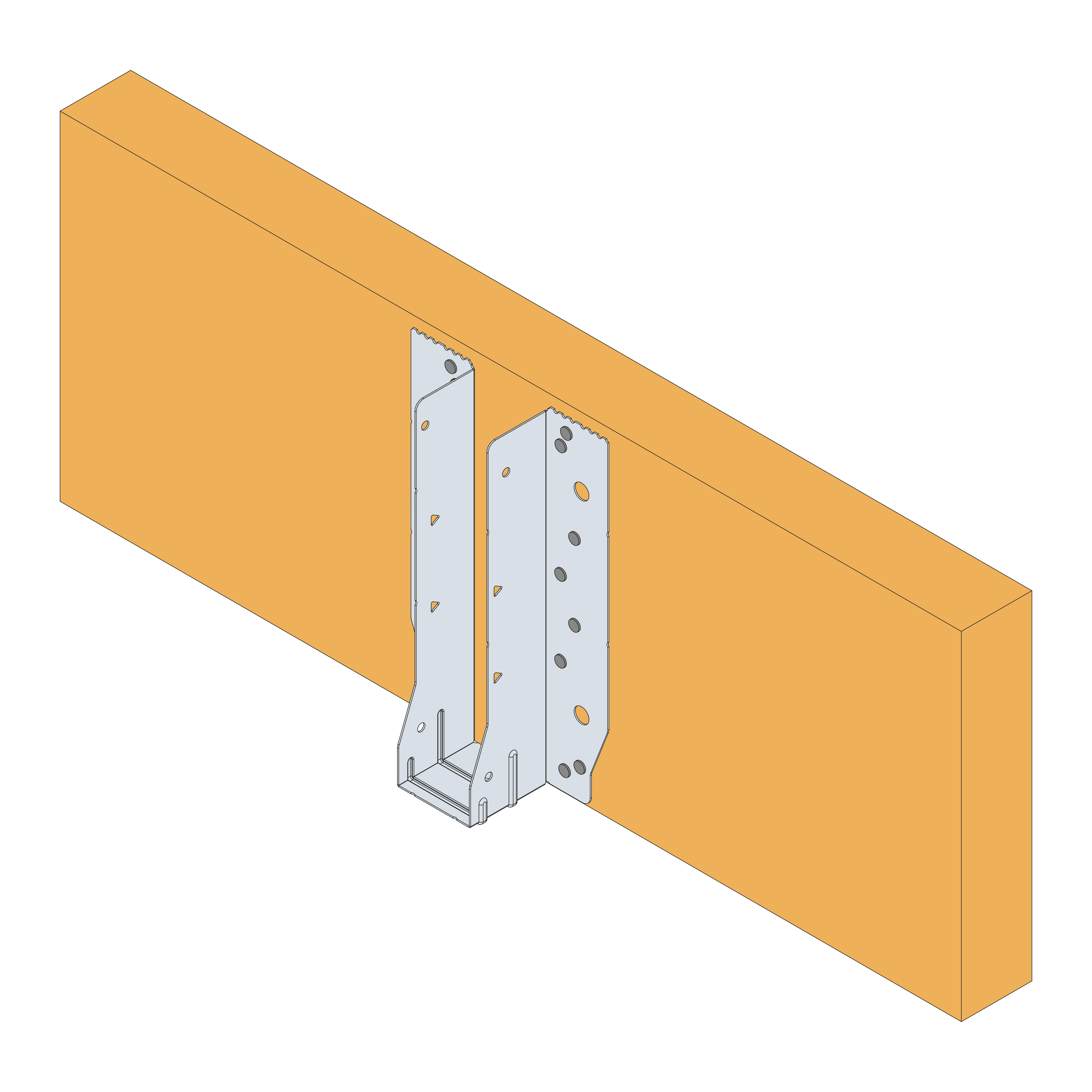

  1. Positionner l'étrier EWH sur la face de la porteuse, en s'assurant que la languette située au niveau de l'assise soit bien serrée contre le dessous de cette porteuse,

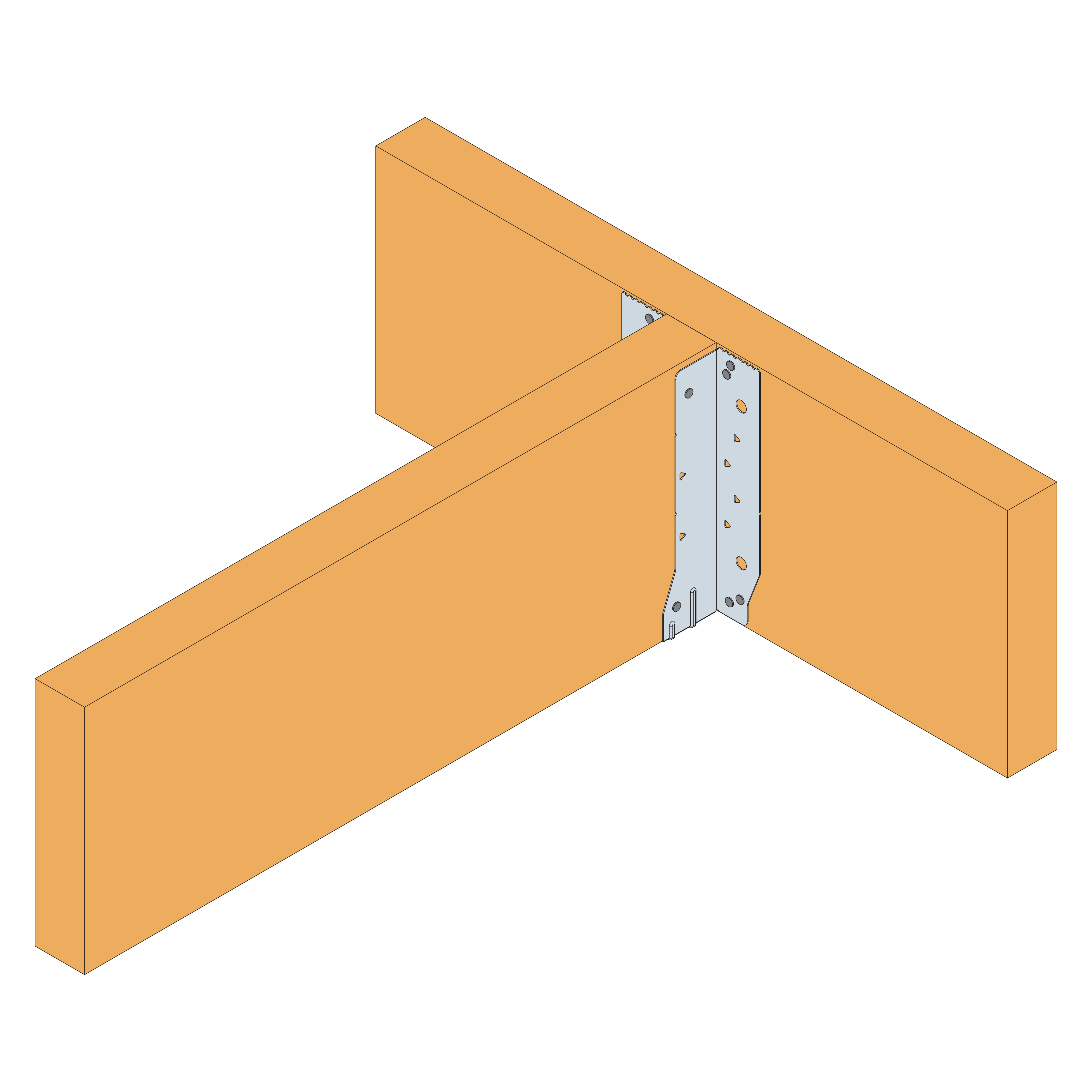

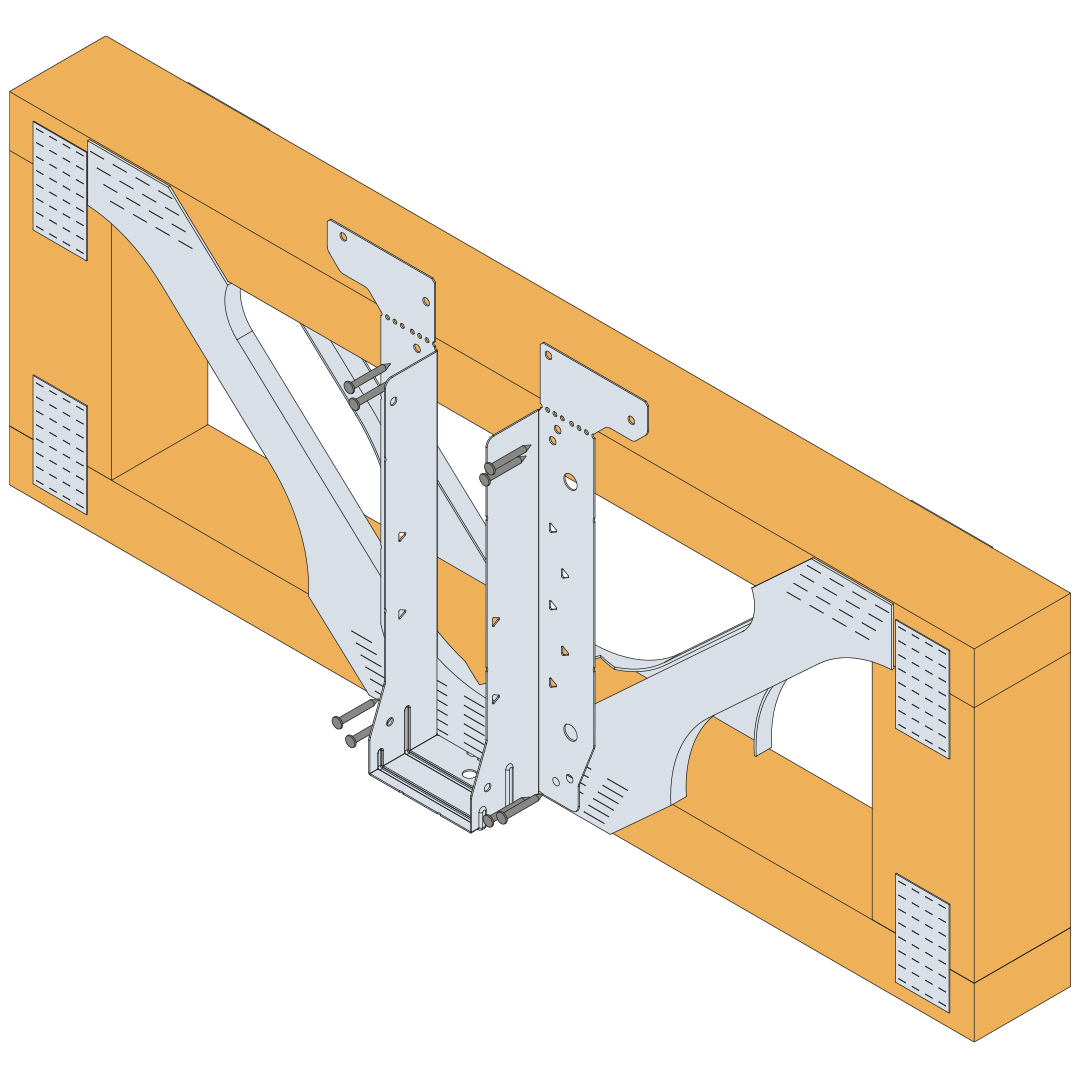

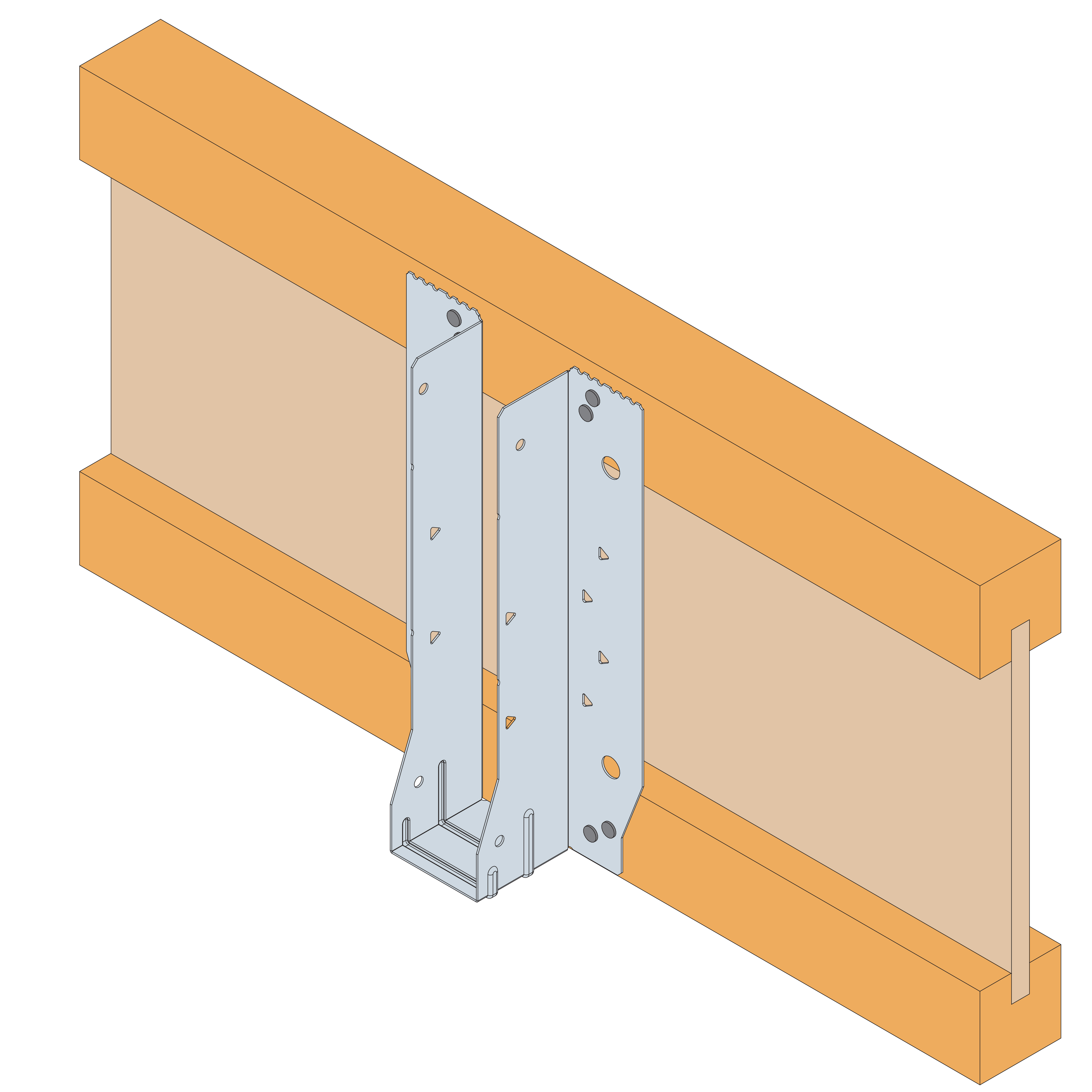

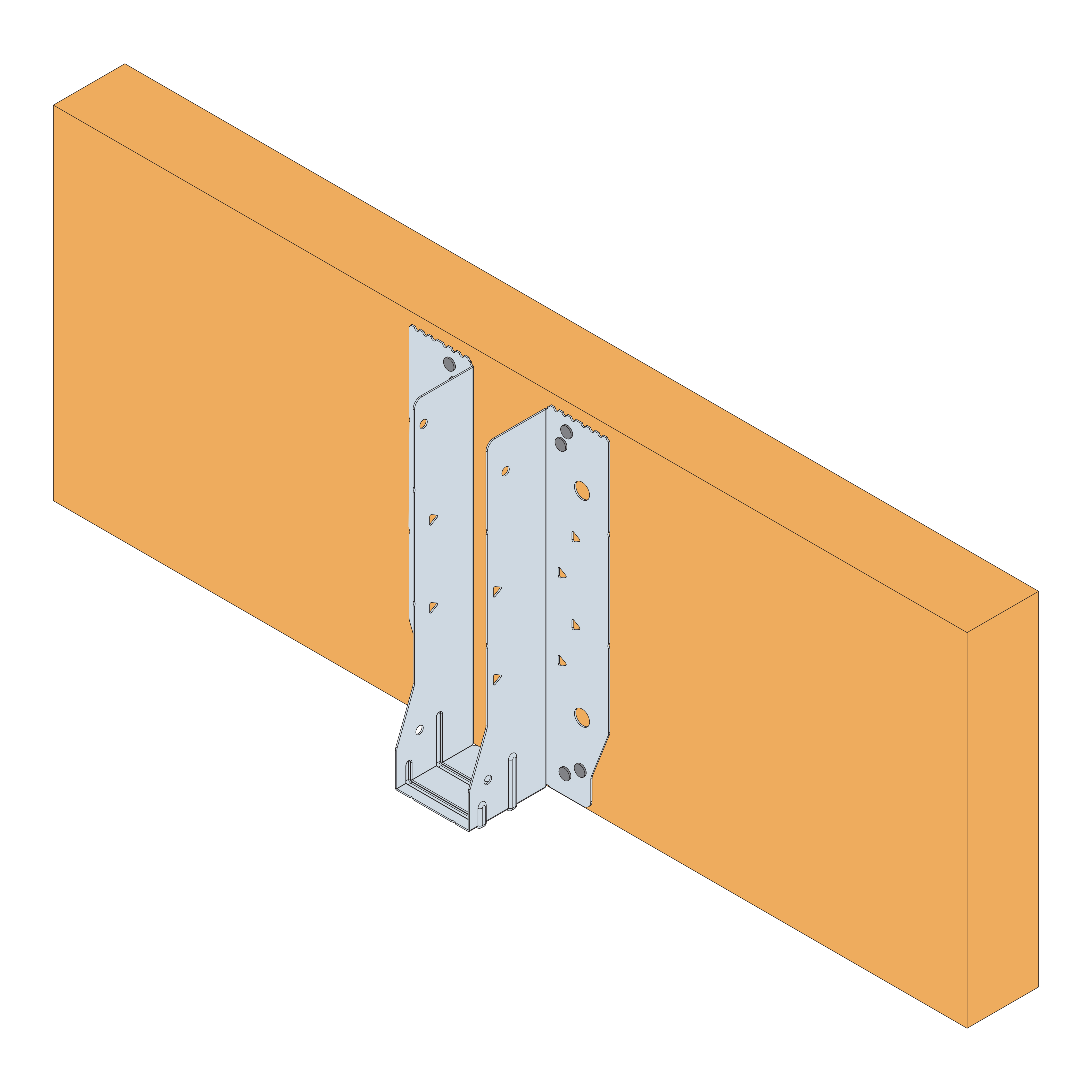

  2. S'assurer que les flancs de l'étrier soient verticaux; remplir tous les perçages ronds de face, en partant du bas vers le haut, avec la fixation spécifiée,

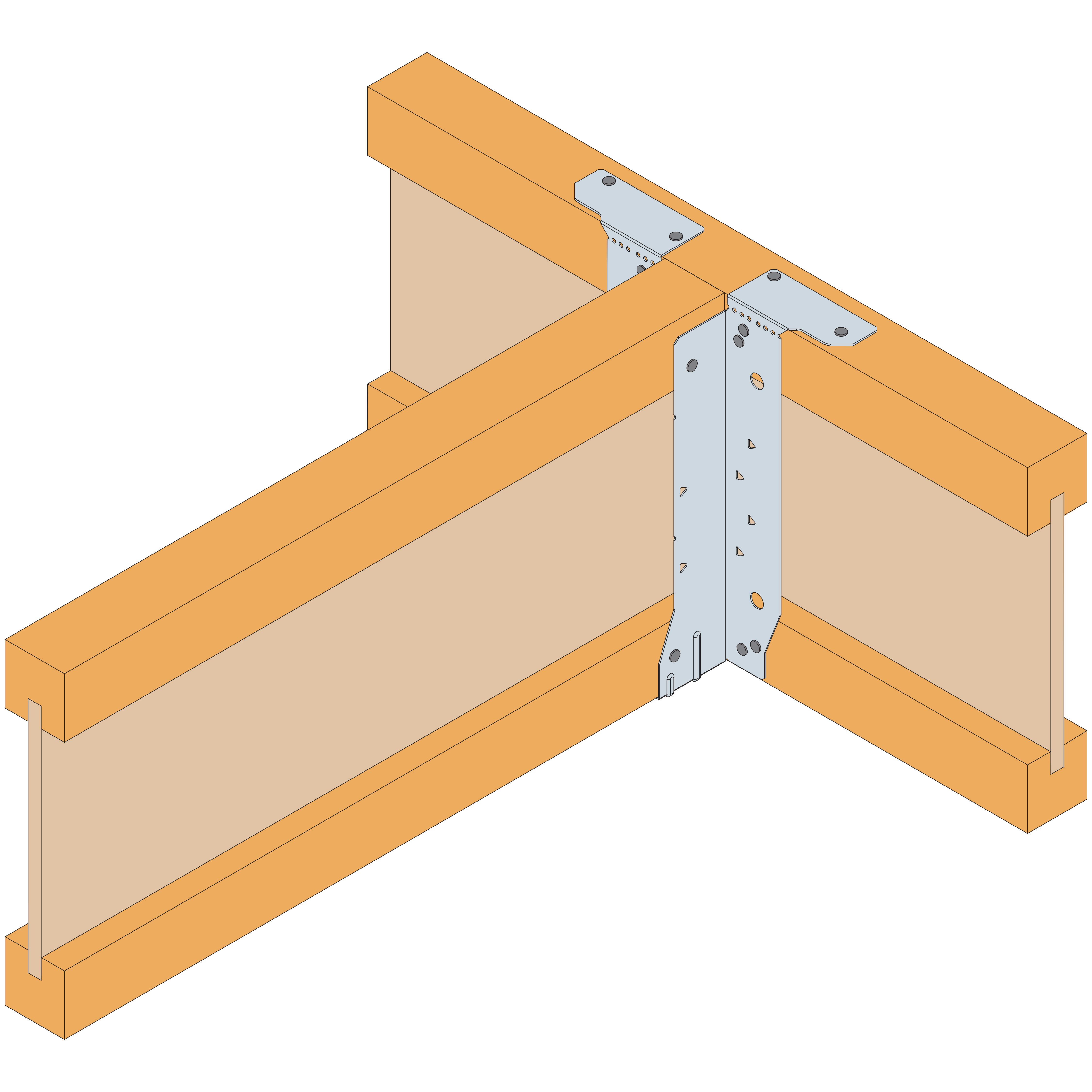

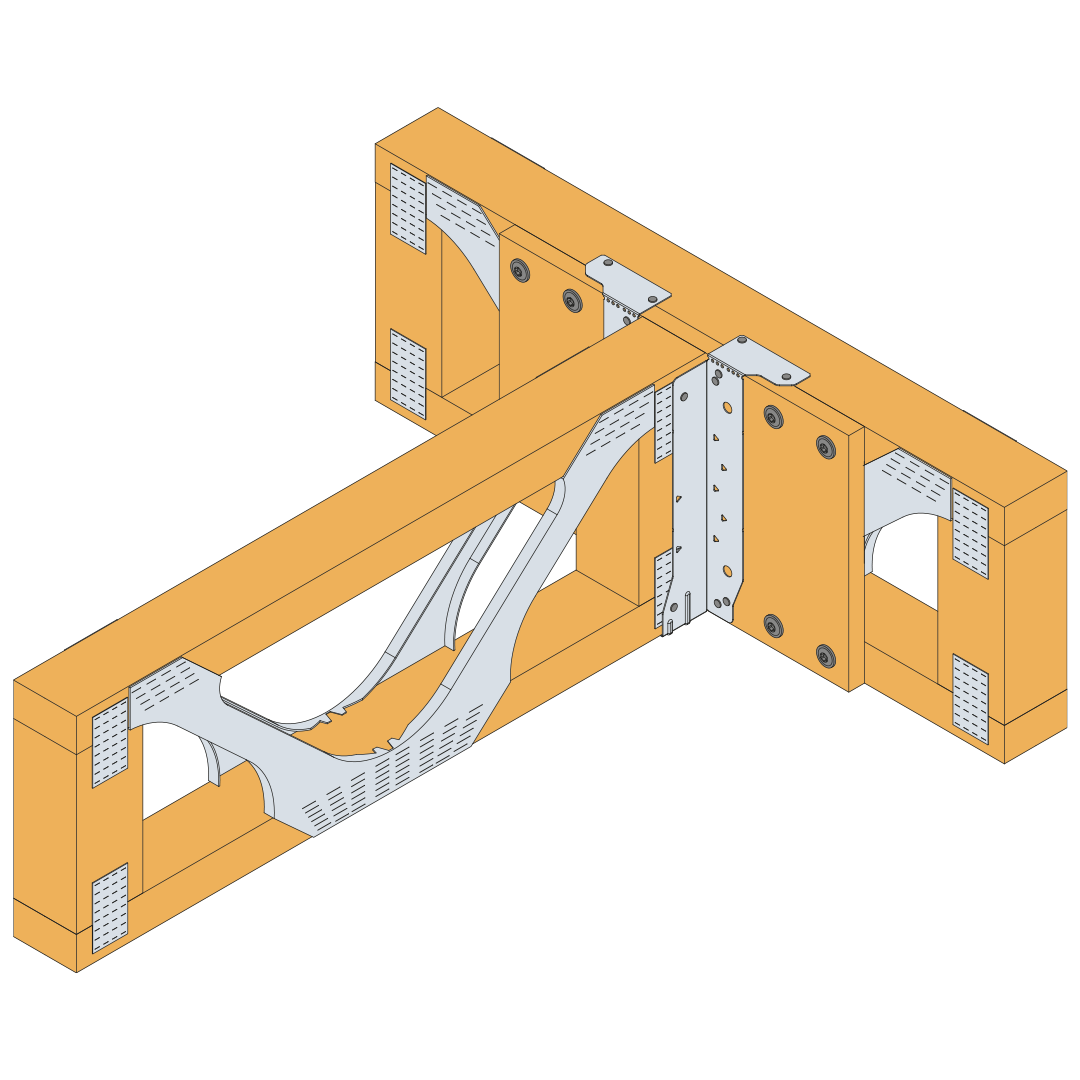

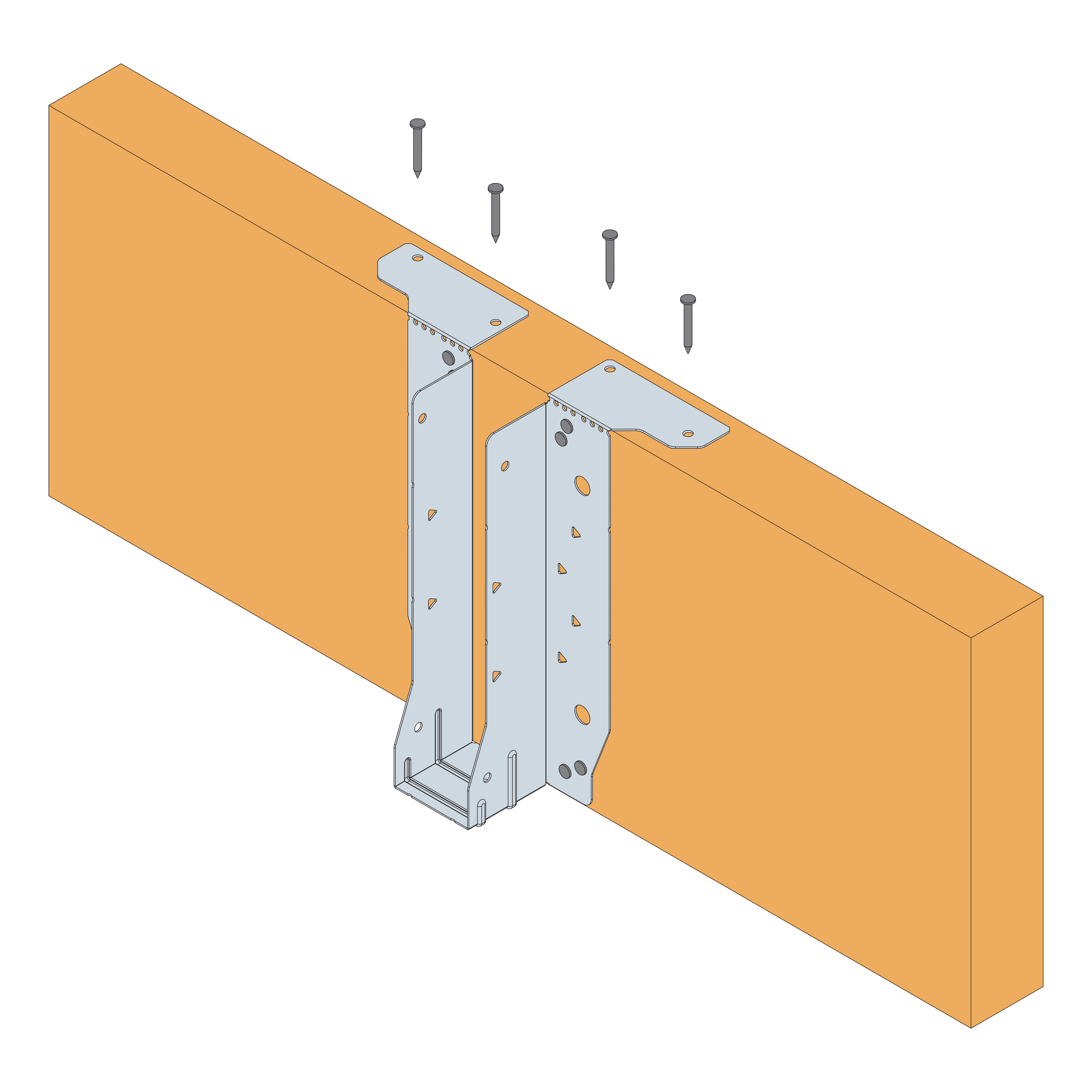

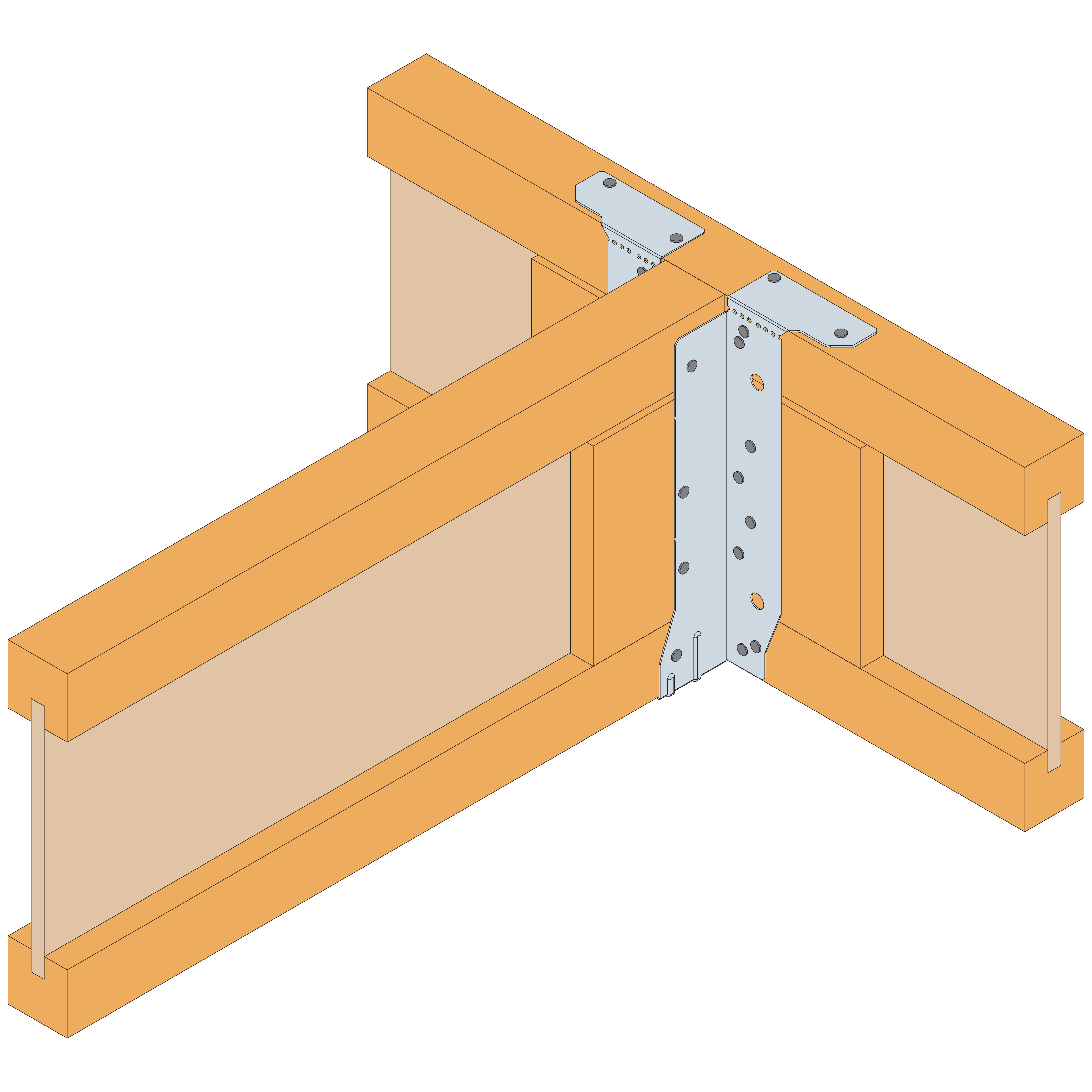

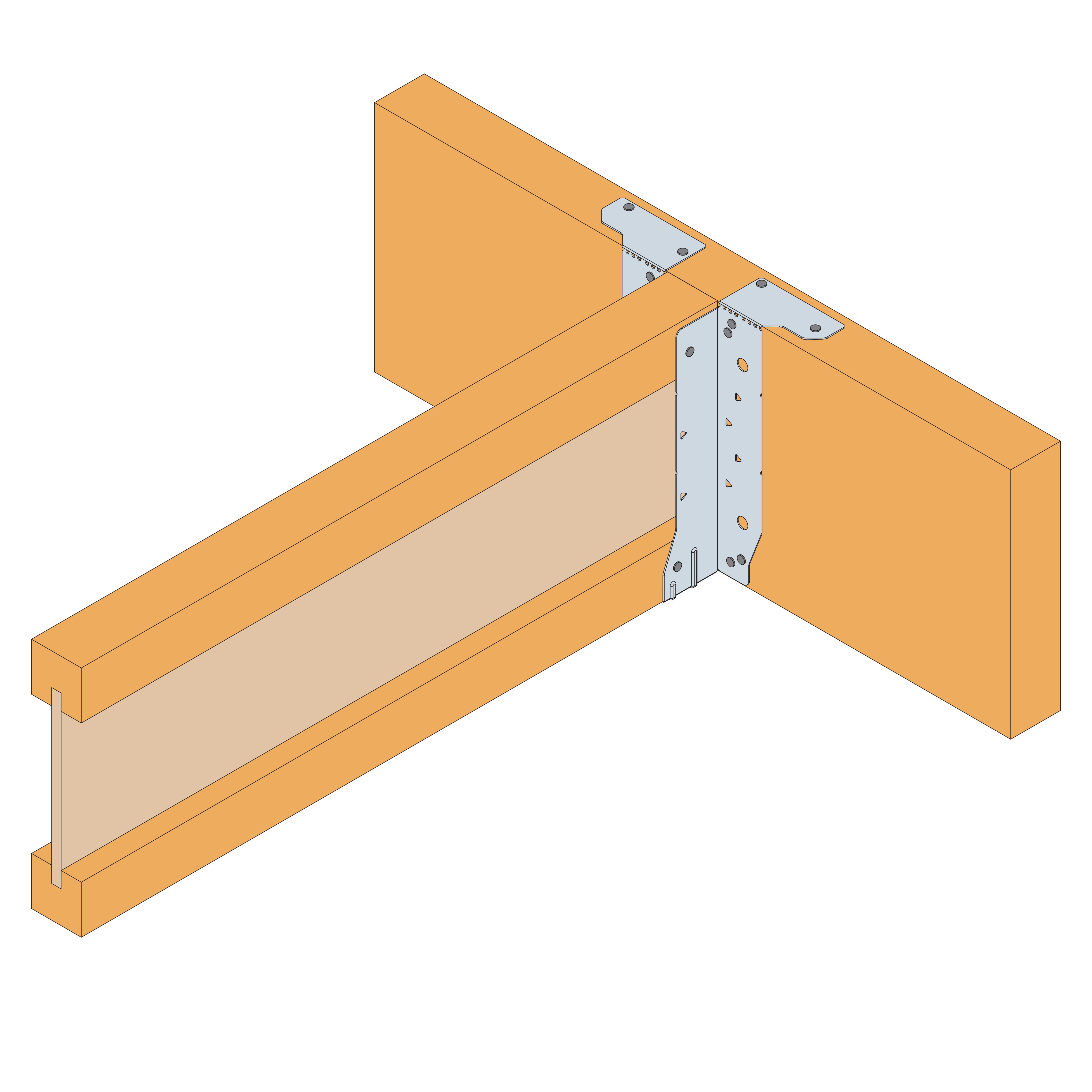

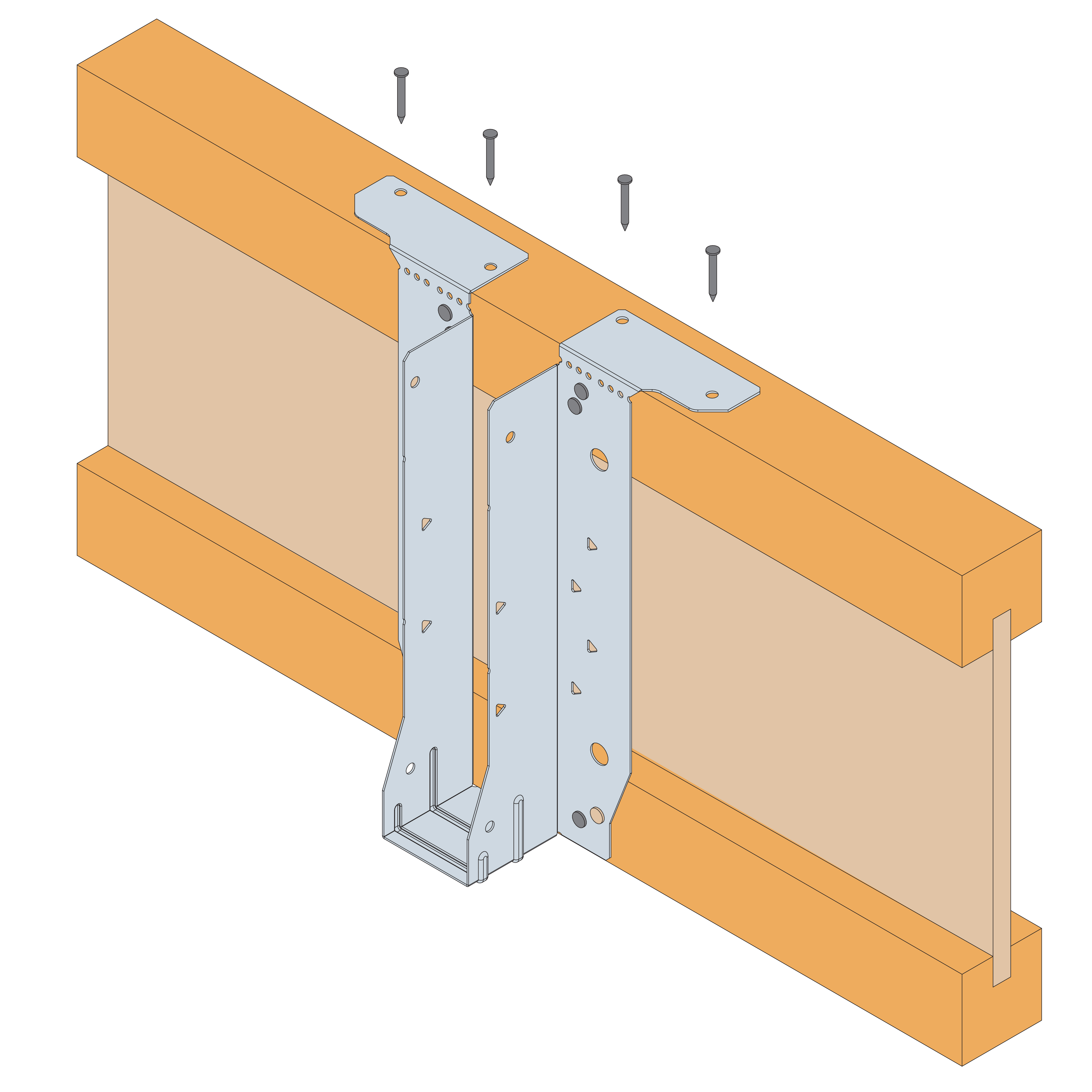

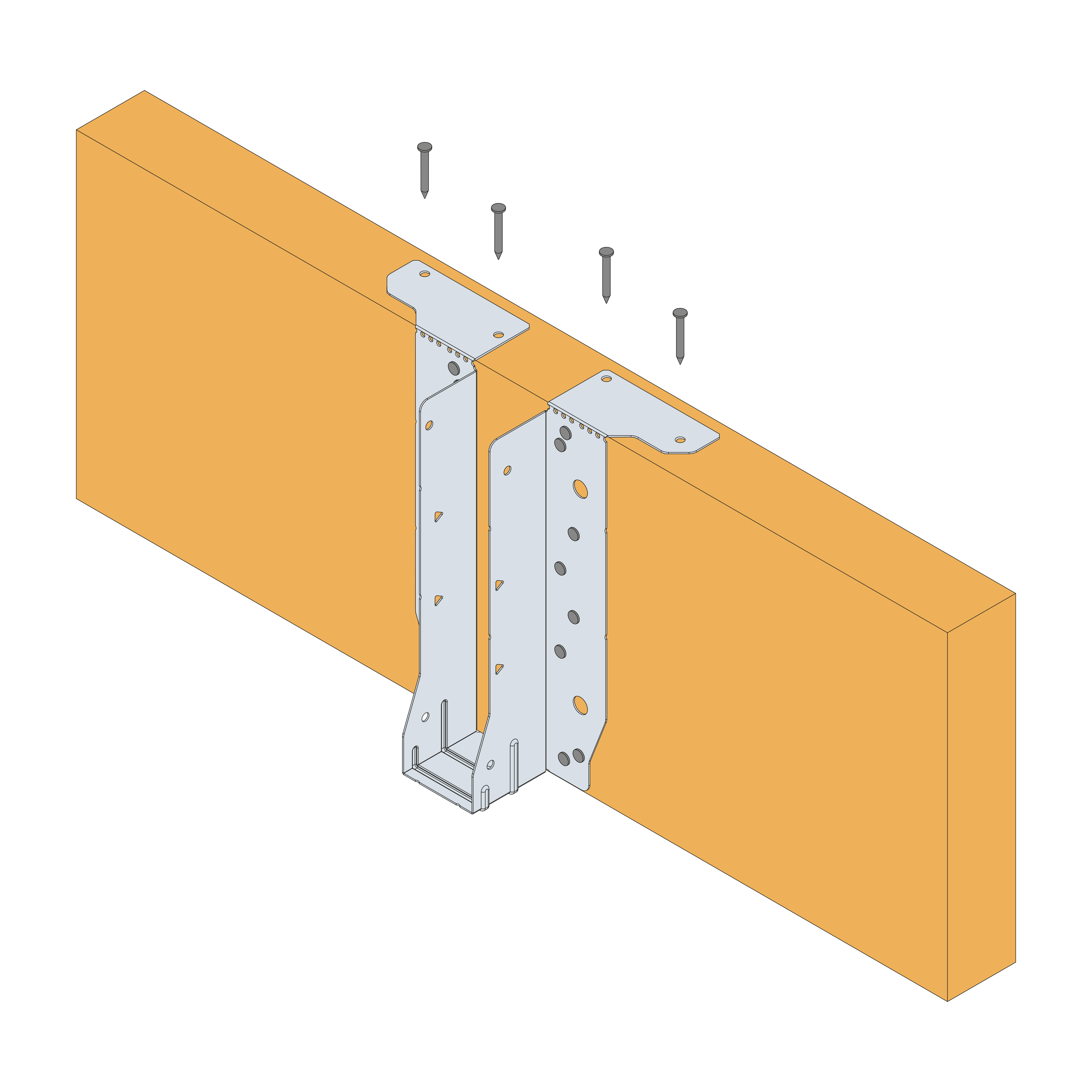

  3. Pour une installation sur le dessus du porteur, plier les brides supérieures le long de l'arête du porteur et remplir tous les perçages supérieurs avec les fixations spécifiées (REMARQUE : selon la hauteur de la poutre portée, le pliage des brides supérieures peut être décalé vers le haut à 6 mm au-dessus de la ligne prévue sur l'étrier),

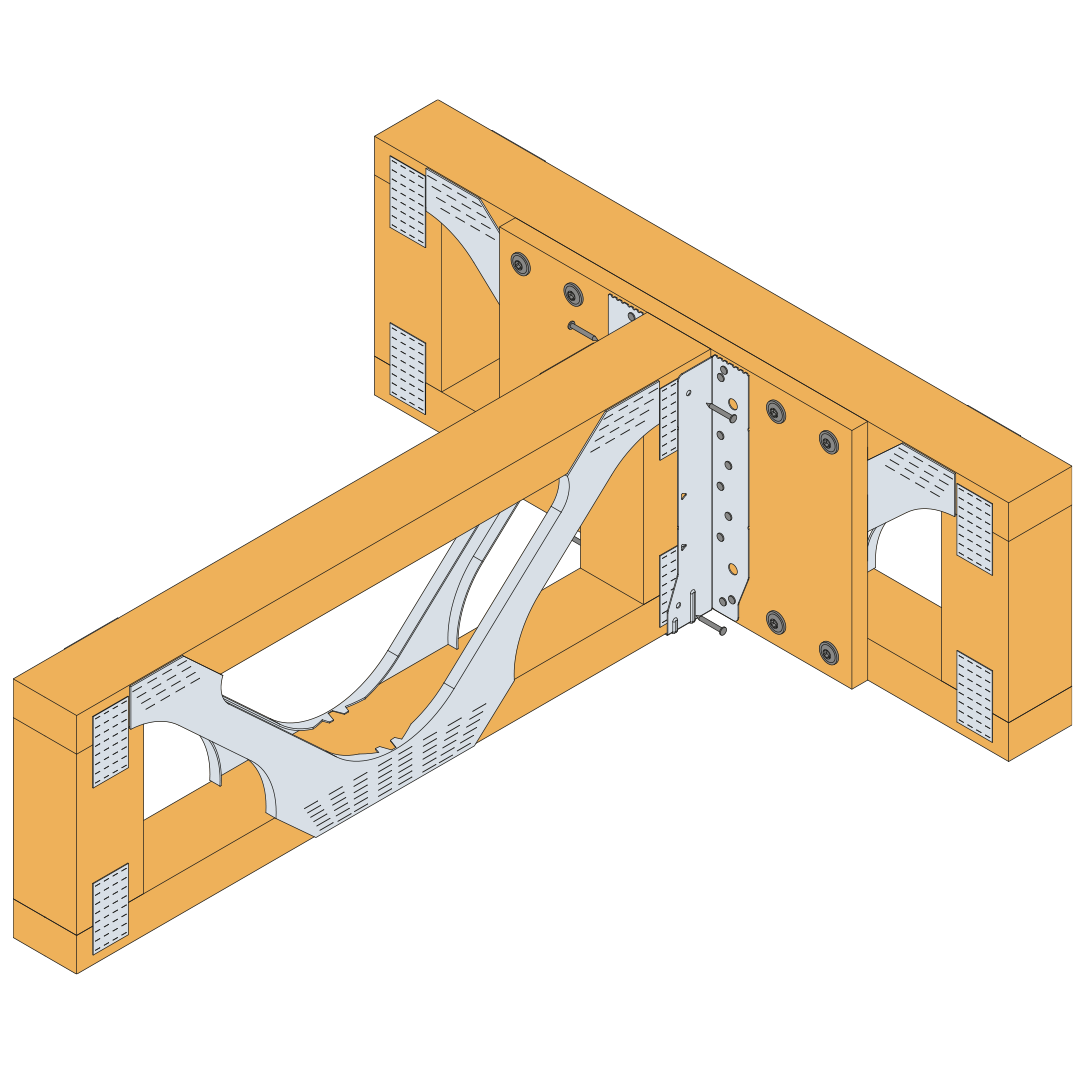

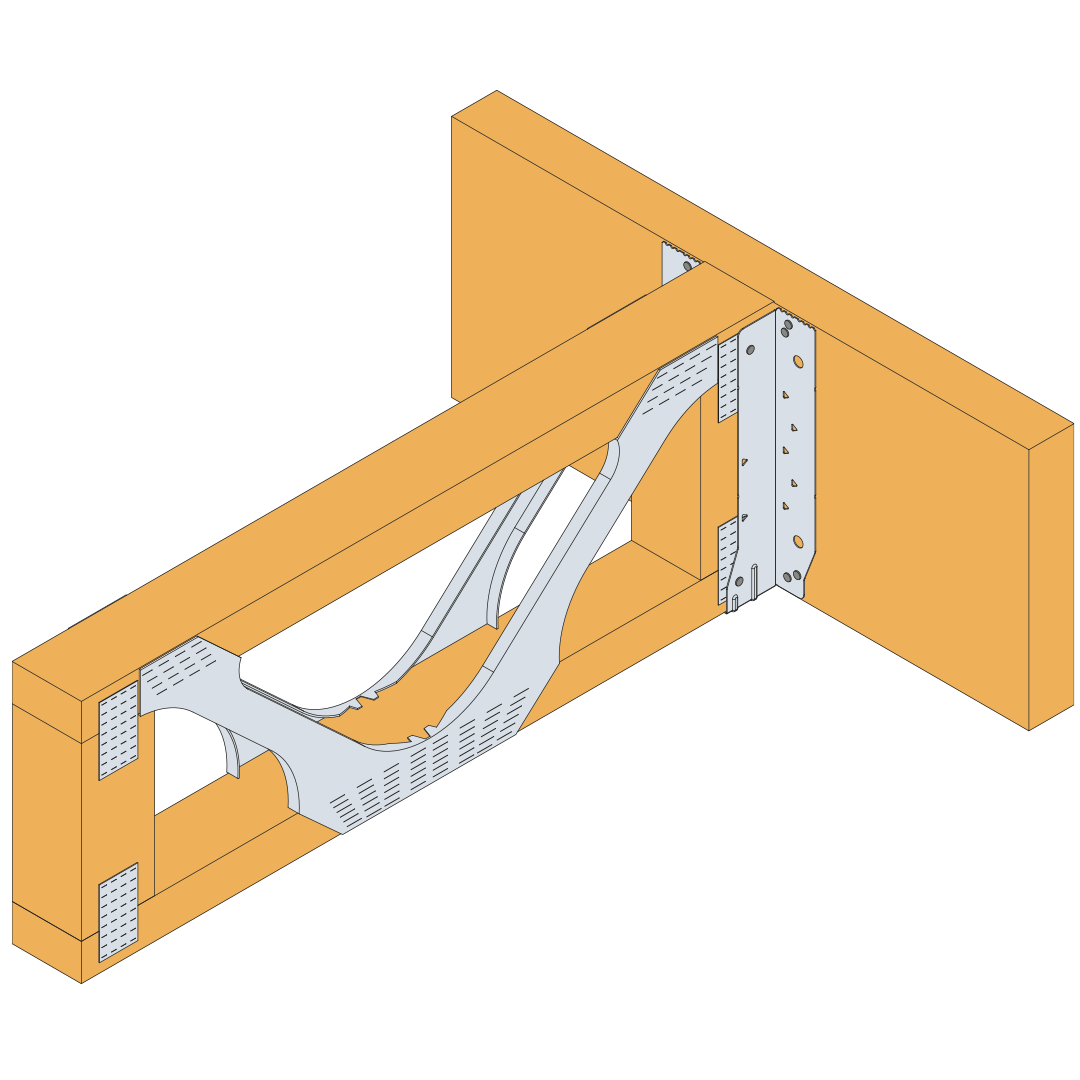

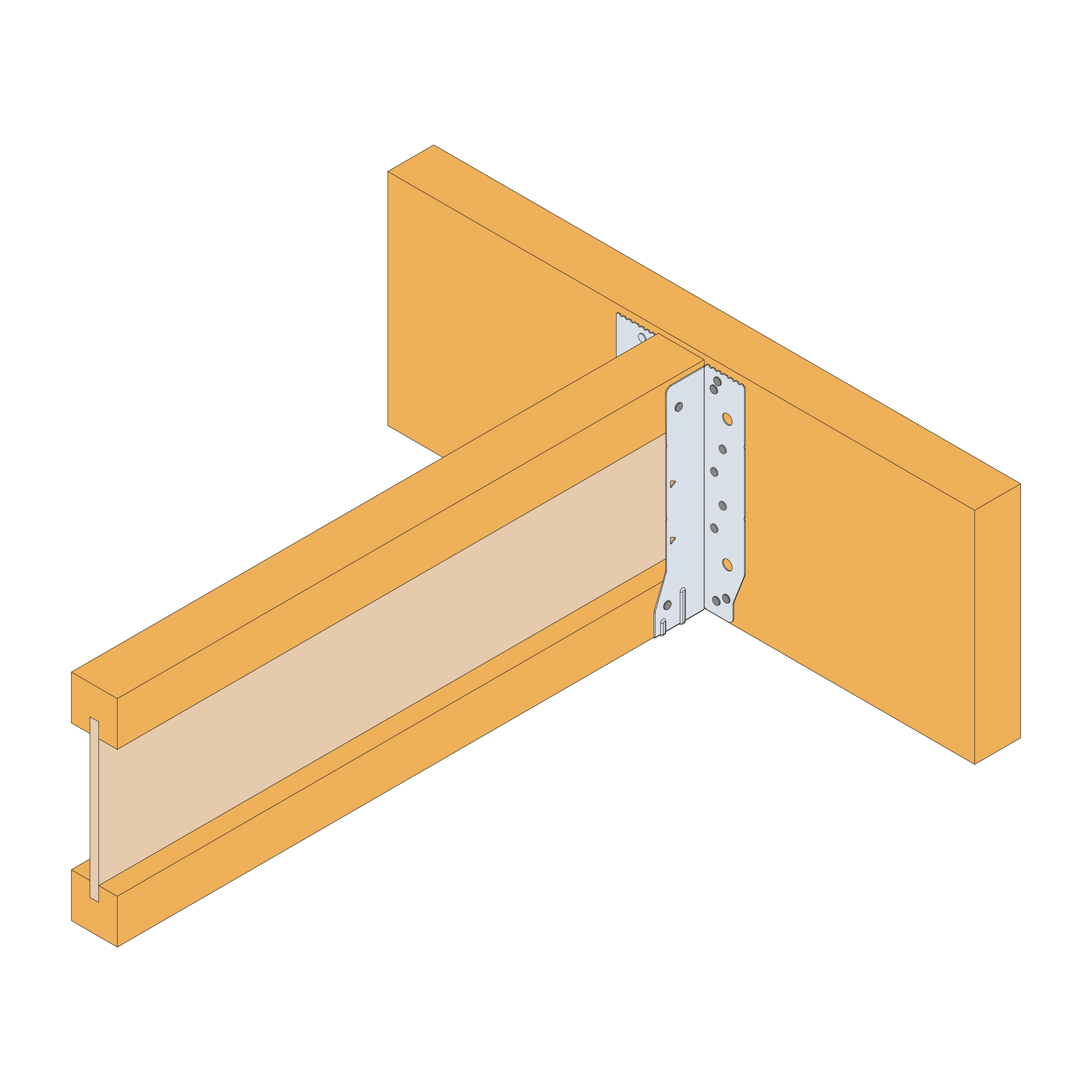

  4. Pour une installation sur la face du porteur, détacher la bride supérieure le long de la ligne de perforation (REMARQUE : la bride supérieure peut être détachée avant ou après l'installation),
  5. Insérer la solive portée en s'assurant qu'elle soit bien serrée contre l'arrière de l'étrier (l'écart maximal autorisé est de 3 mm) et remplir tous les trous ronds des brides latérales,
  6. Dans le cas où la poutre porteuse est plus haute que l'étrier, plier la languette de l'assise vers le haut afin que l'étrier soit bien ajusté contre la face de la porteuse.

Instructions d'installation améliorée d'un EWH - Applicable aux poutres en I, aux poutres métalliques ajourées et aux éléments en bois massif

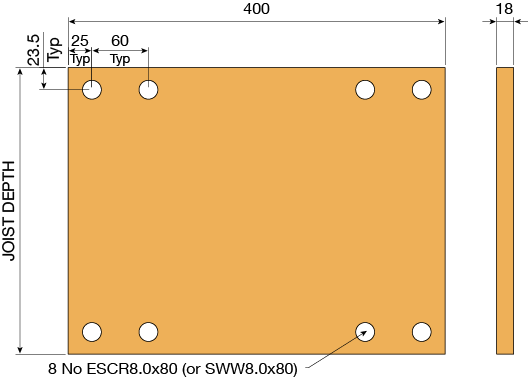

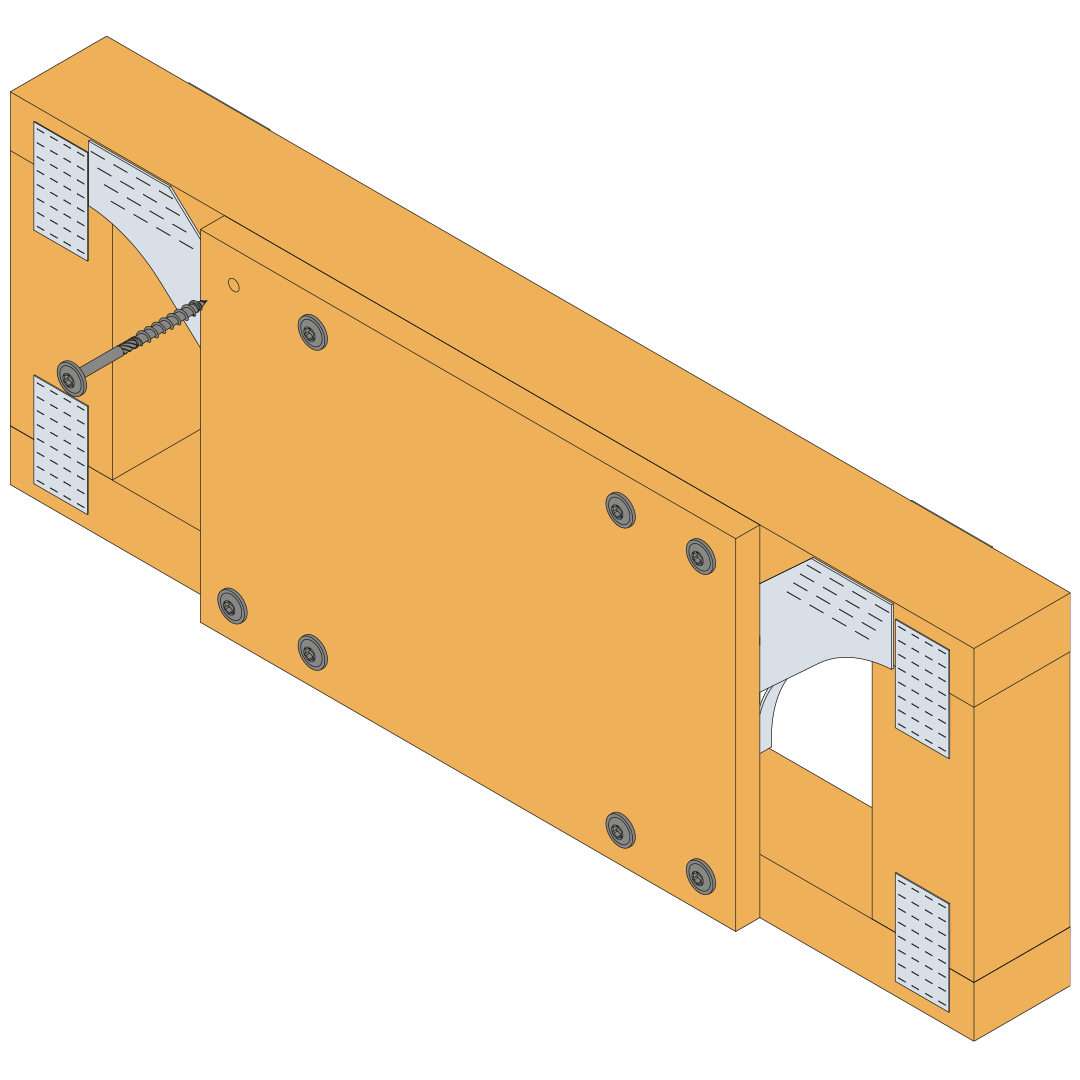

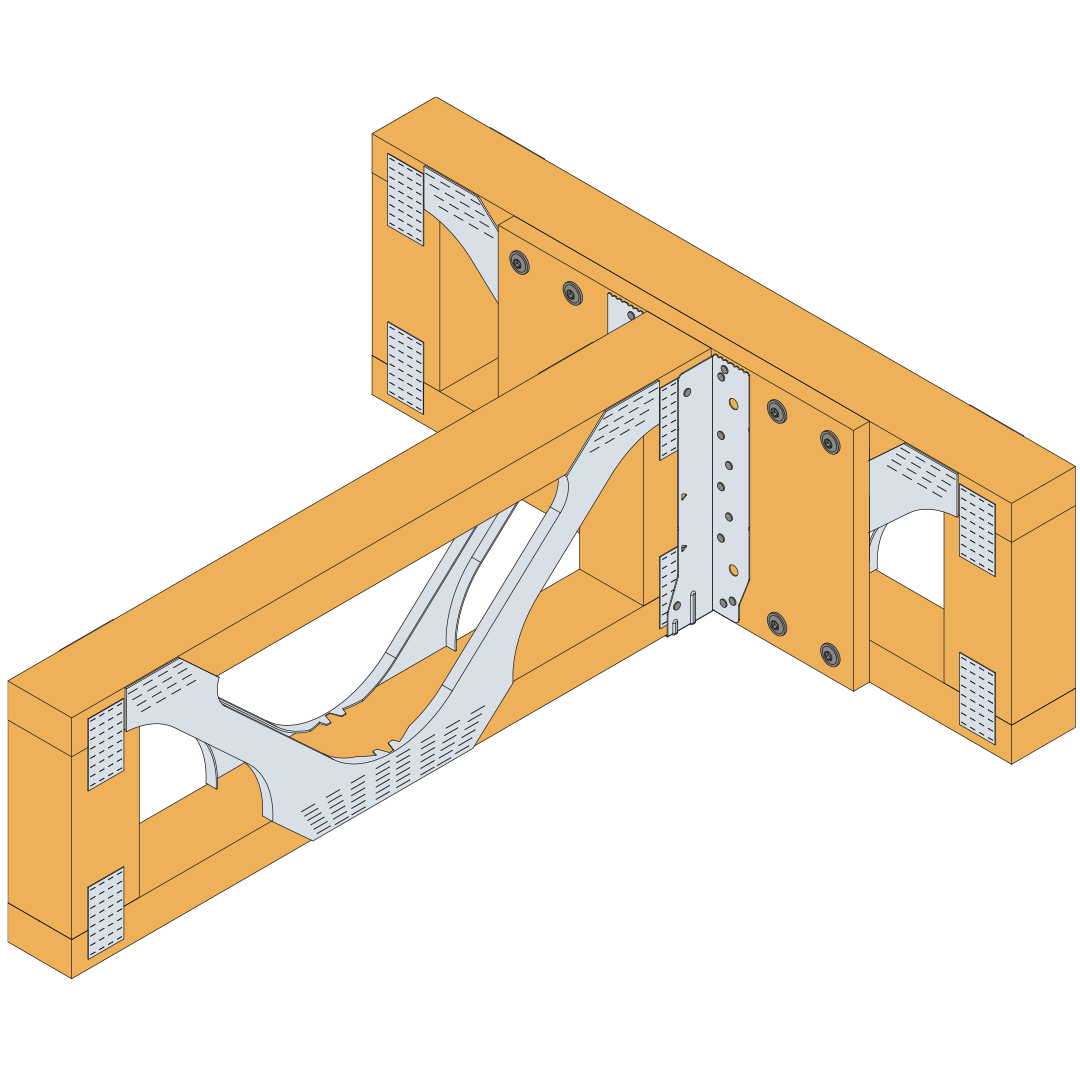

  1. Cas d'une poutre porteuse métallique ajourée: installer une plaque en contreplaqué de 18 mm sur la face de la solive à âme métallique. Cette plaque doit avoir une longueur minimum de 400 mm et couvrir toute la hauteur de la solive à âme métallique. La plaque en contreplaqué est installé avec 8 vis ESCR8,0x80mm, positionnées conformément à l'illustration ci-dessous,

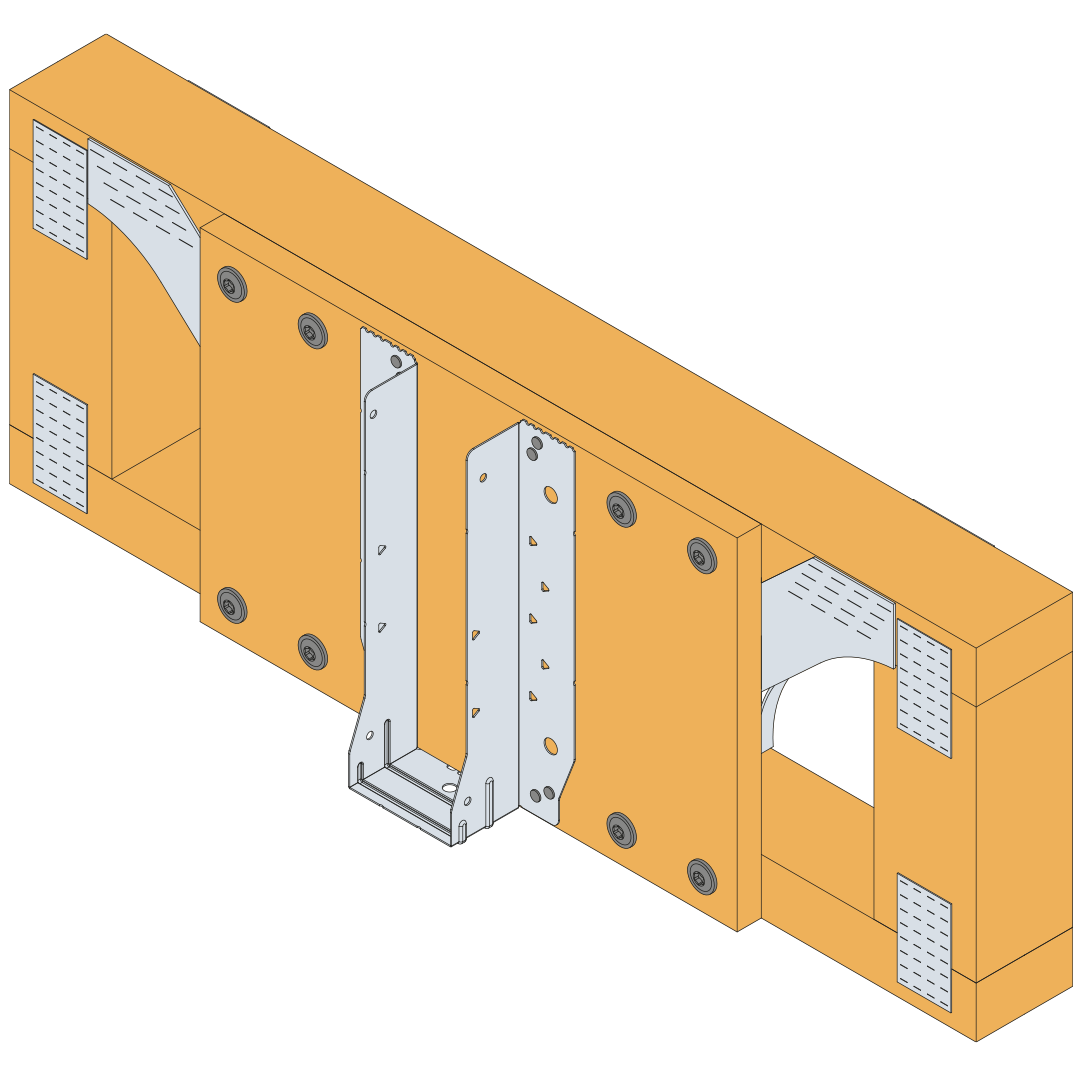

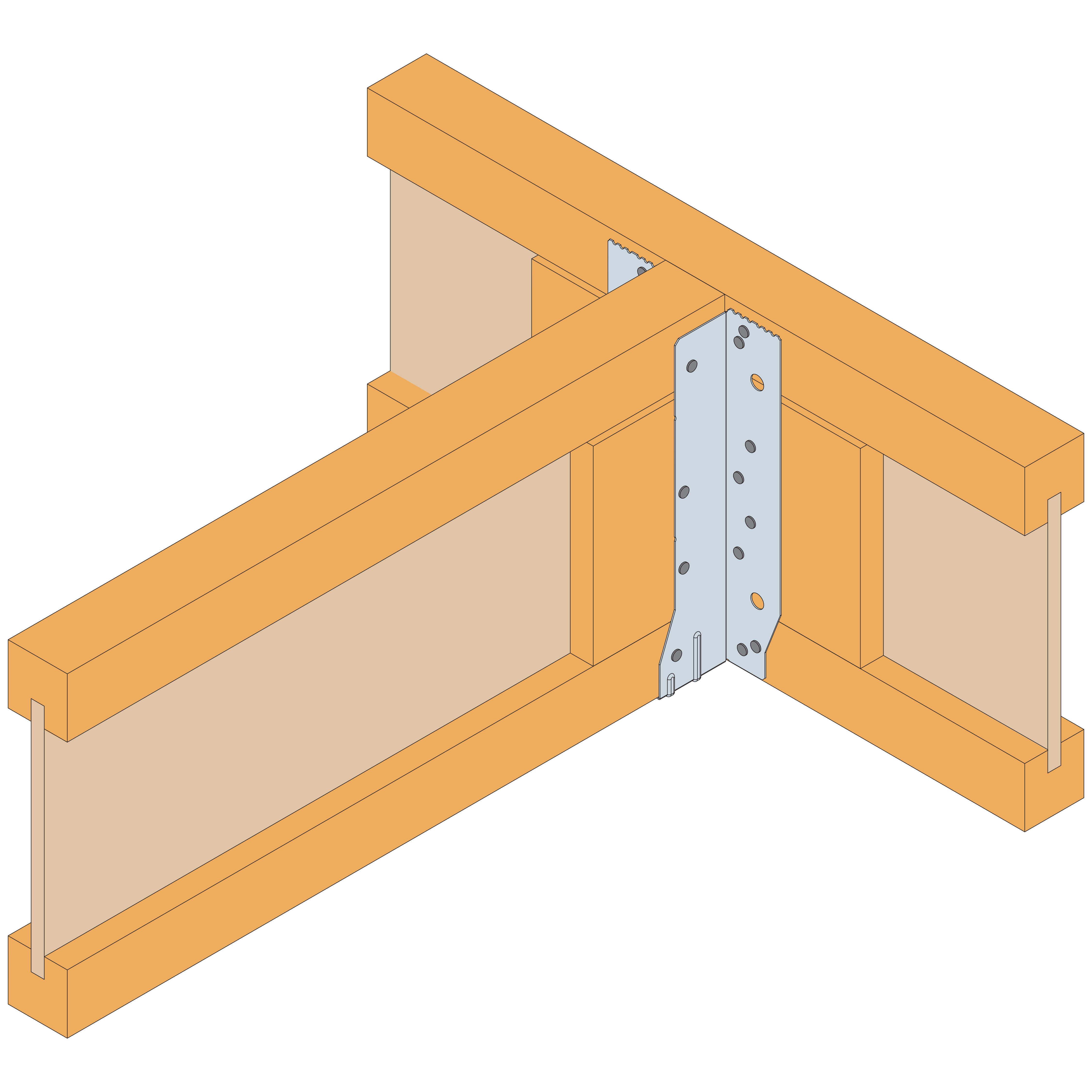

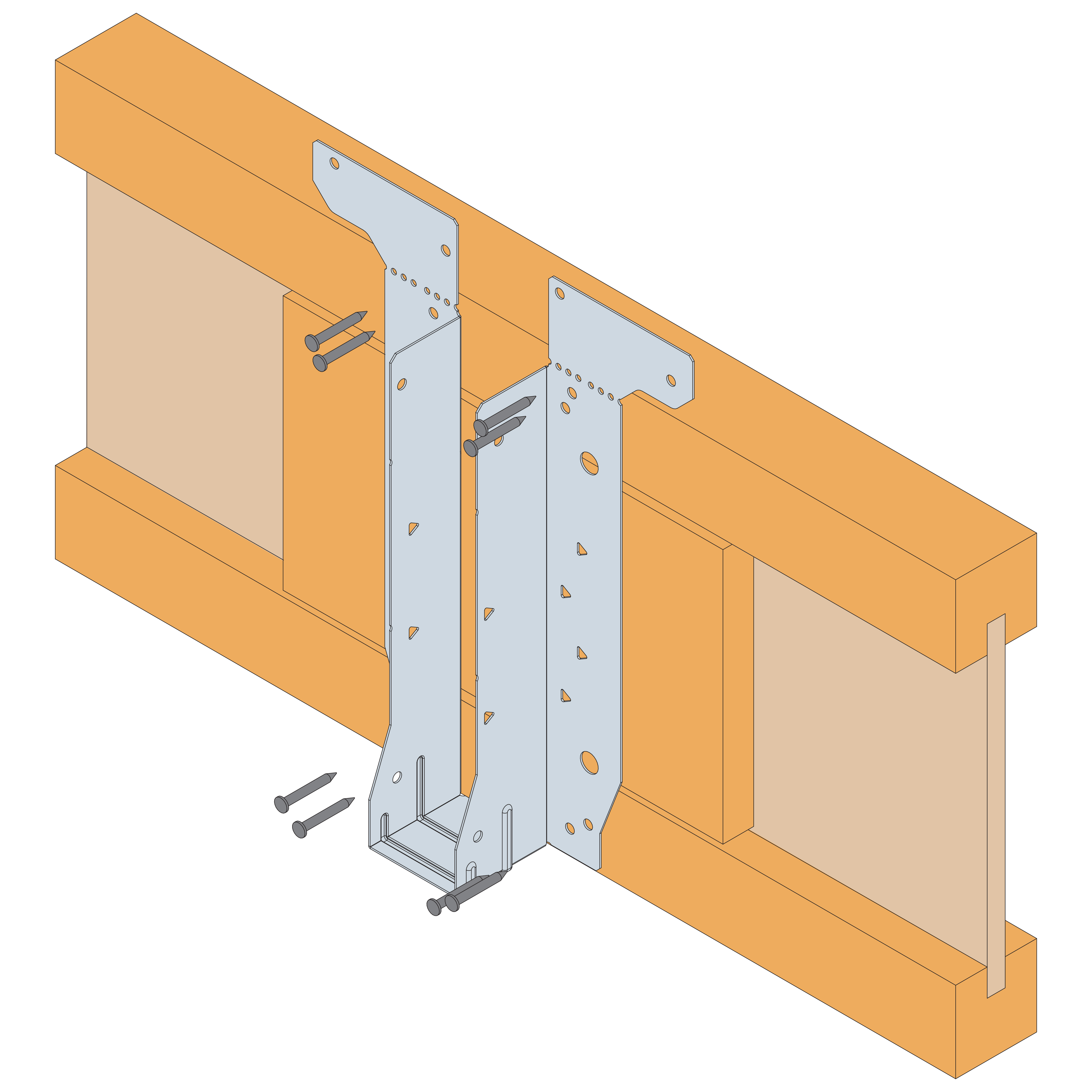

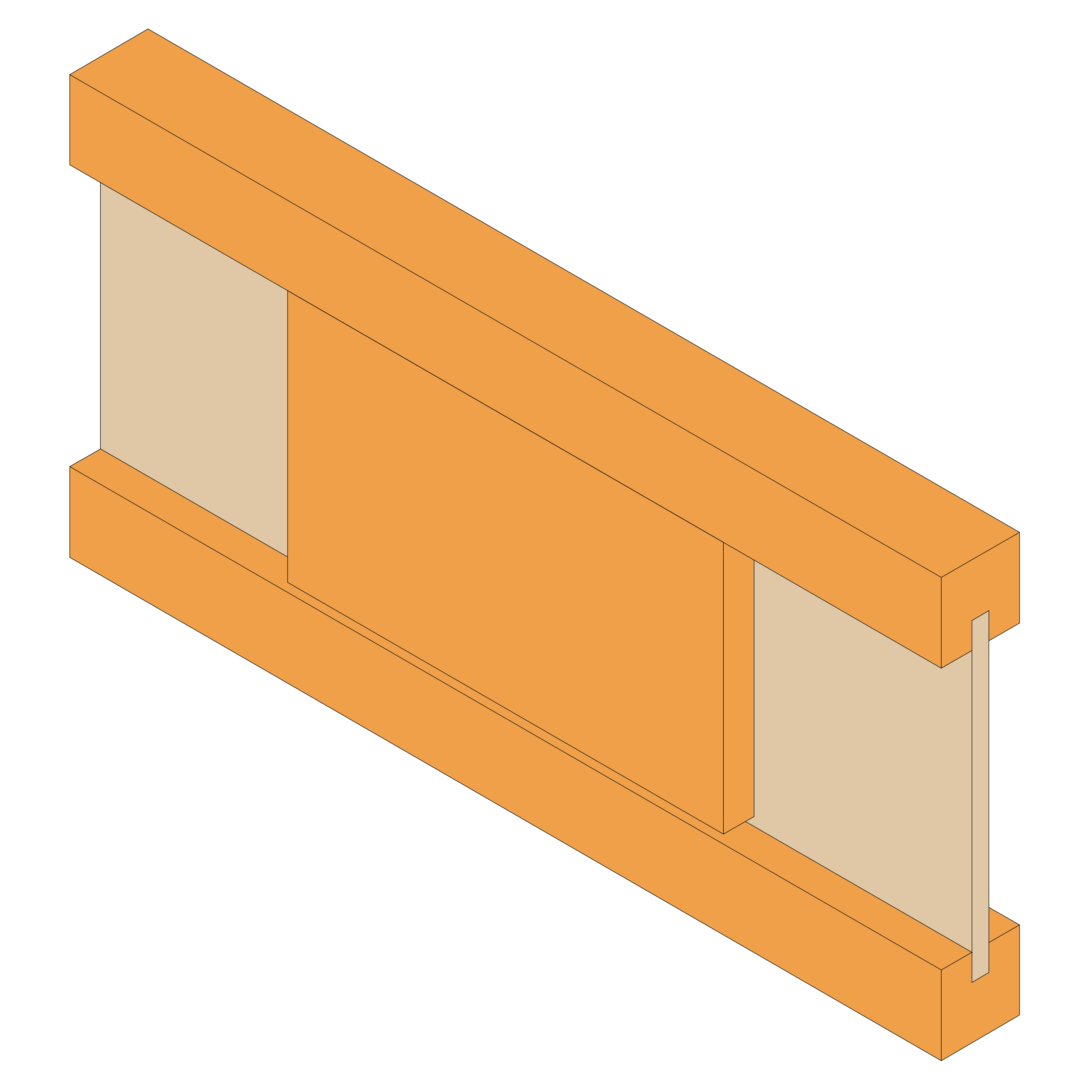

  2. Cas d'une poutre en I porteuse: installer un bloc de renfort sur la face avant de la poutre en I porteuse. La taille des blocs de renfort et les exigences d'installation doivent être conformes aux spécifications du fabricant de poutres en I,

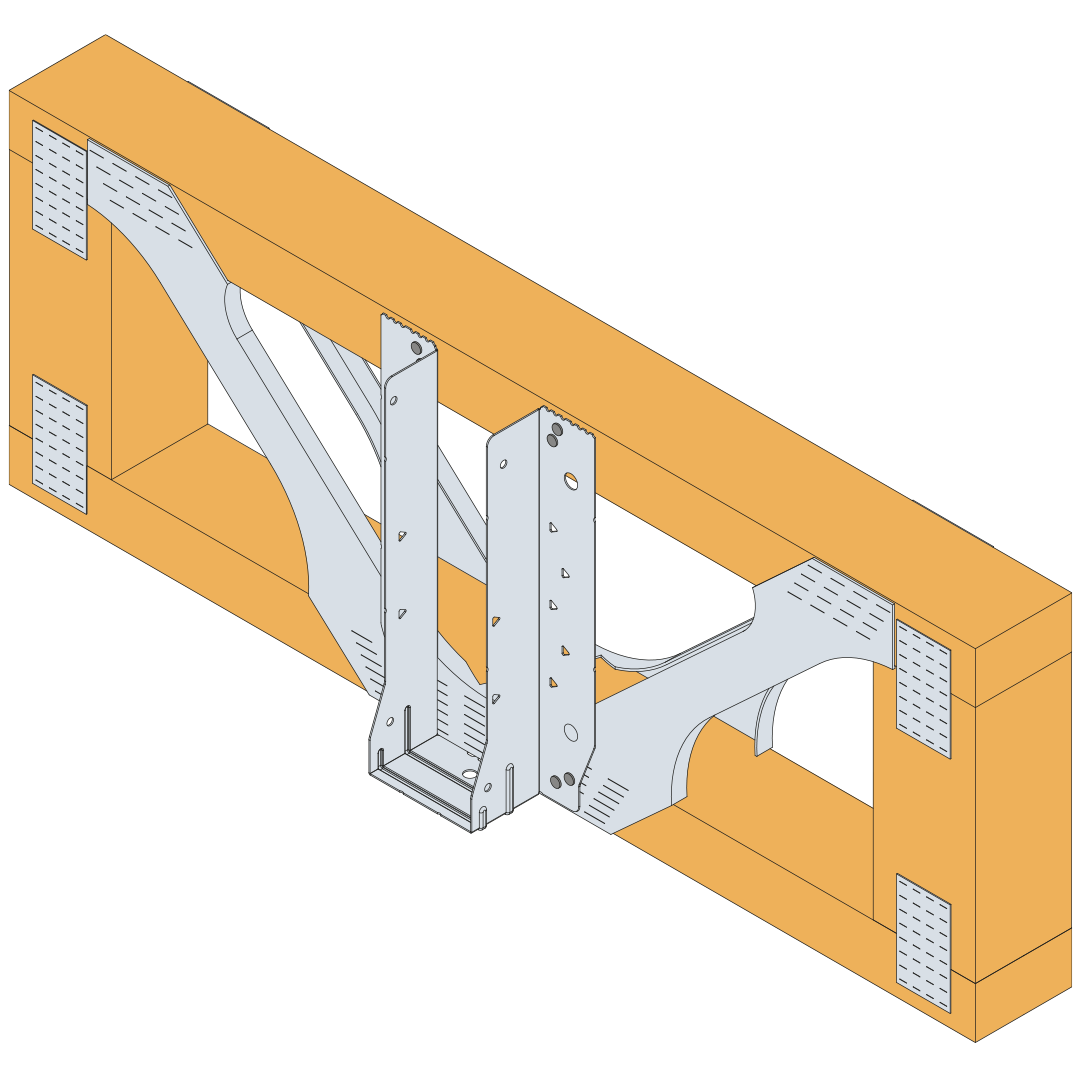

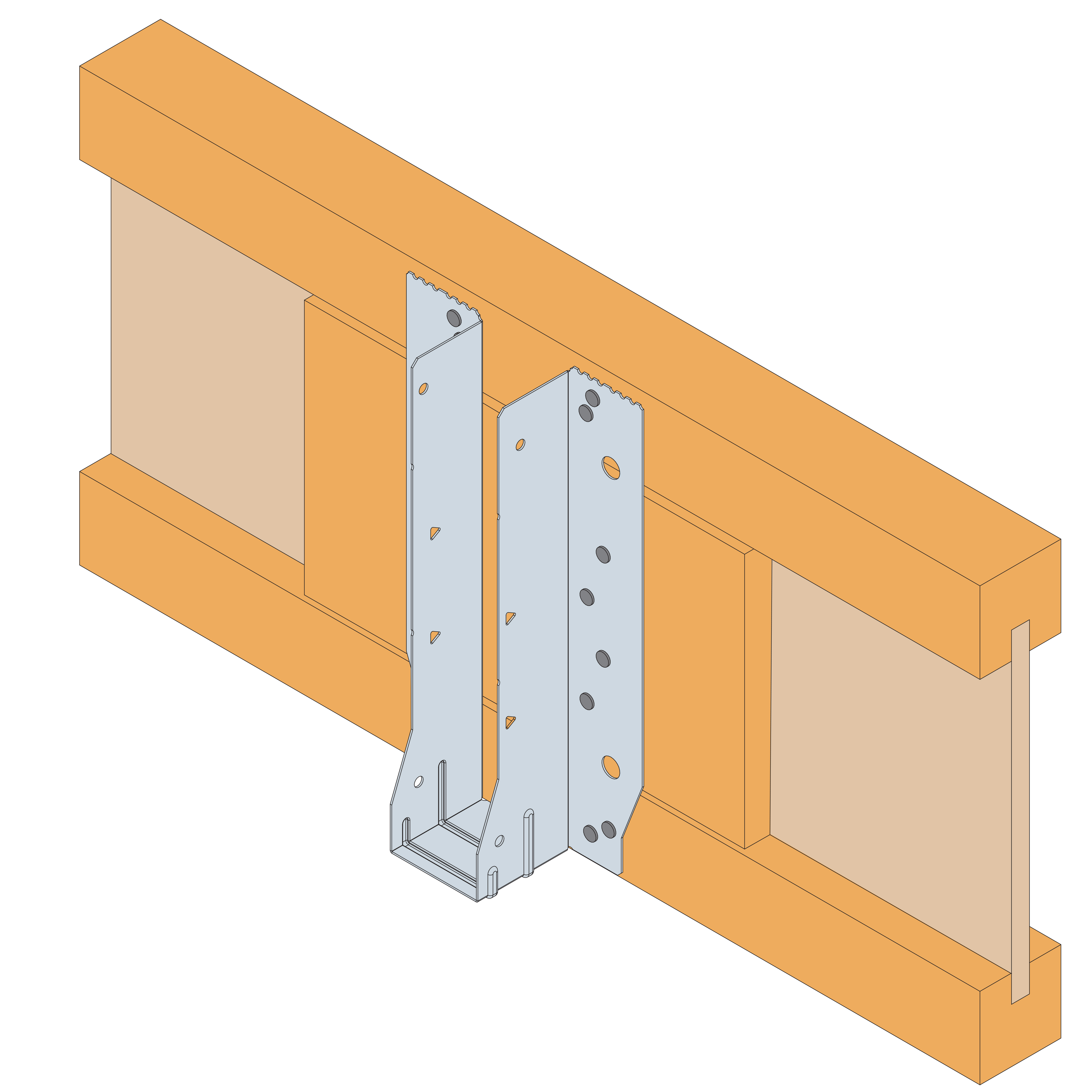

  3. Positionner l'étrier EWH sur la face de la solive porteuse, en s'assurant que la languette située au niveau de l'assise soit bien serrée contre le dessous de la membrure inférieure de cette porteuse,

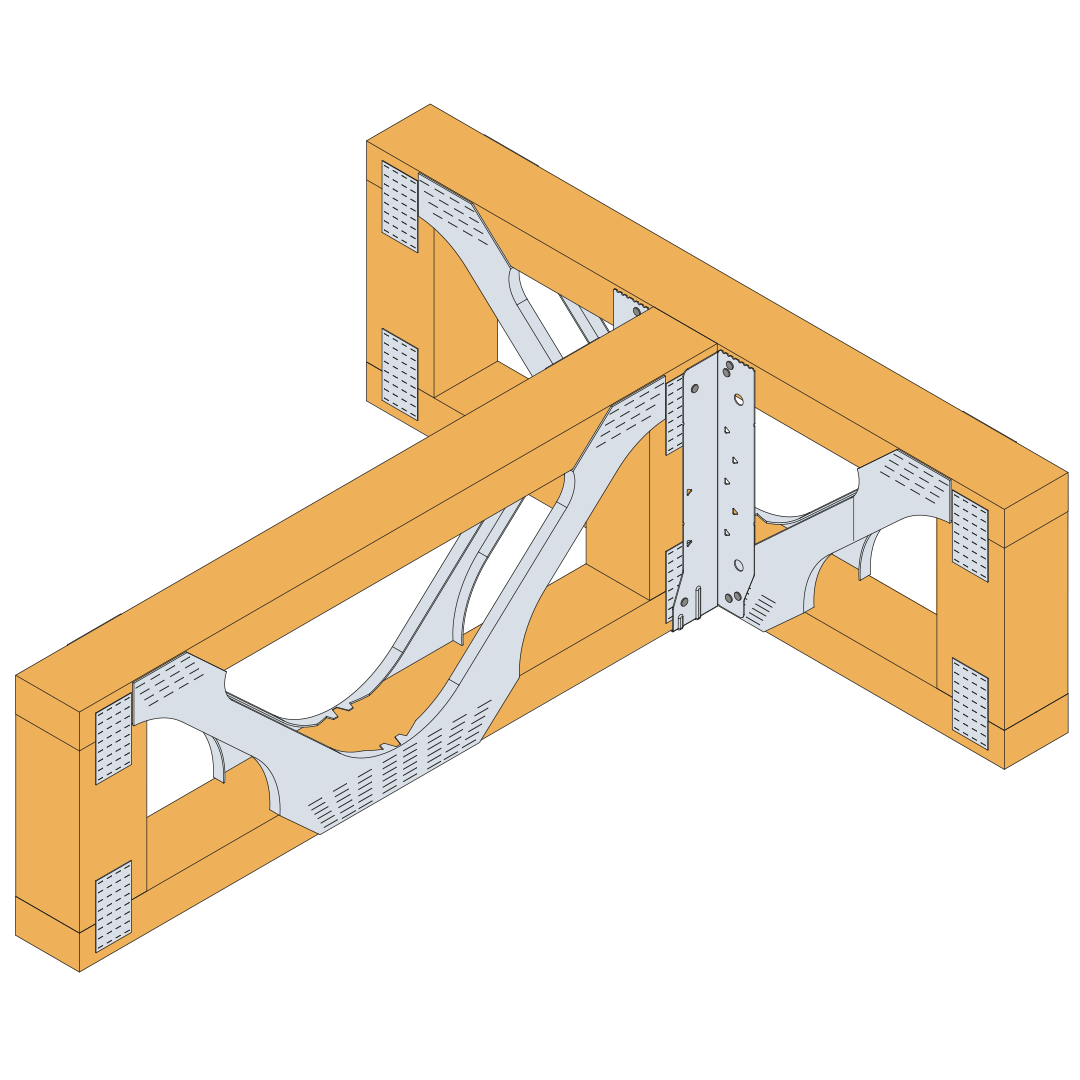

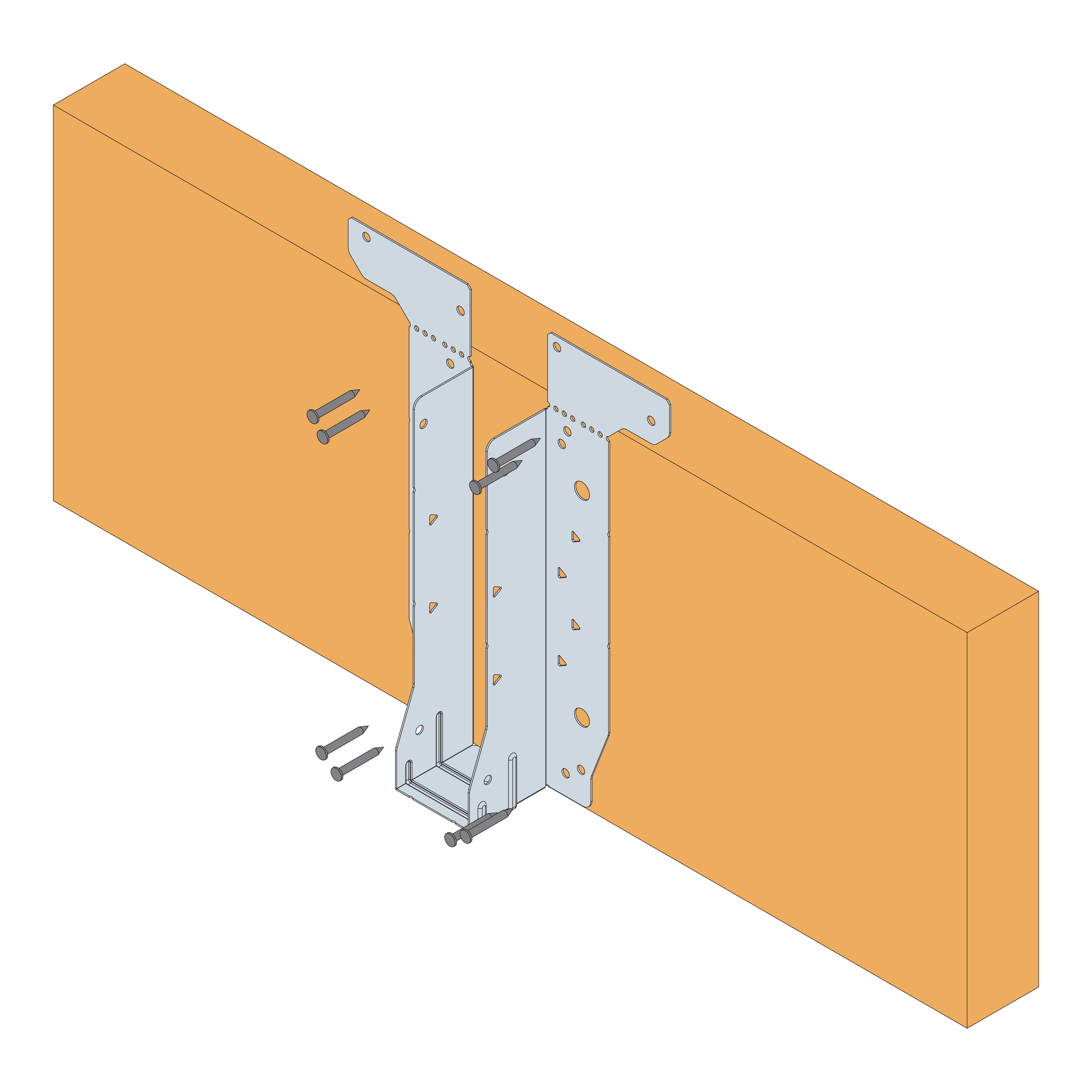

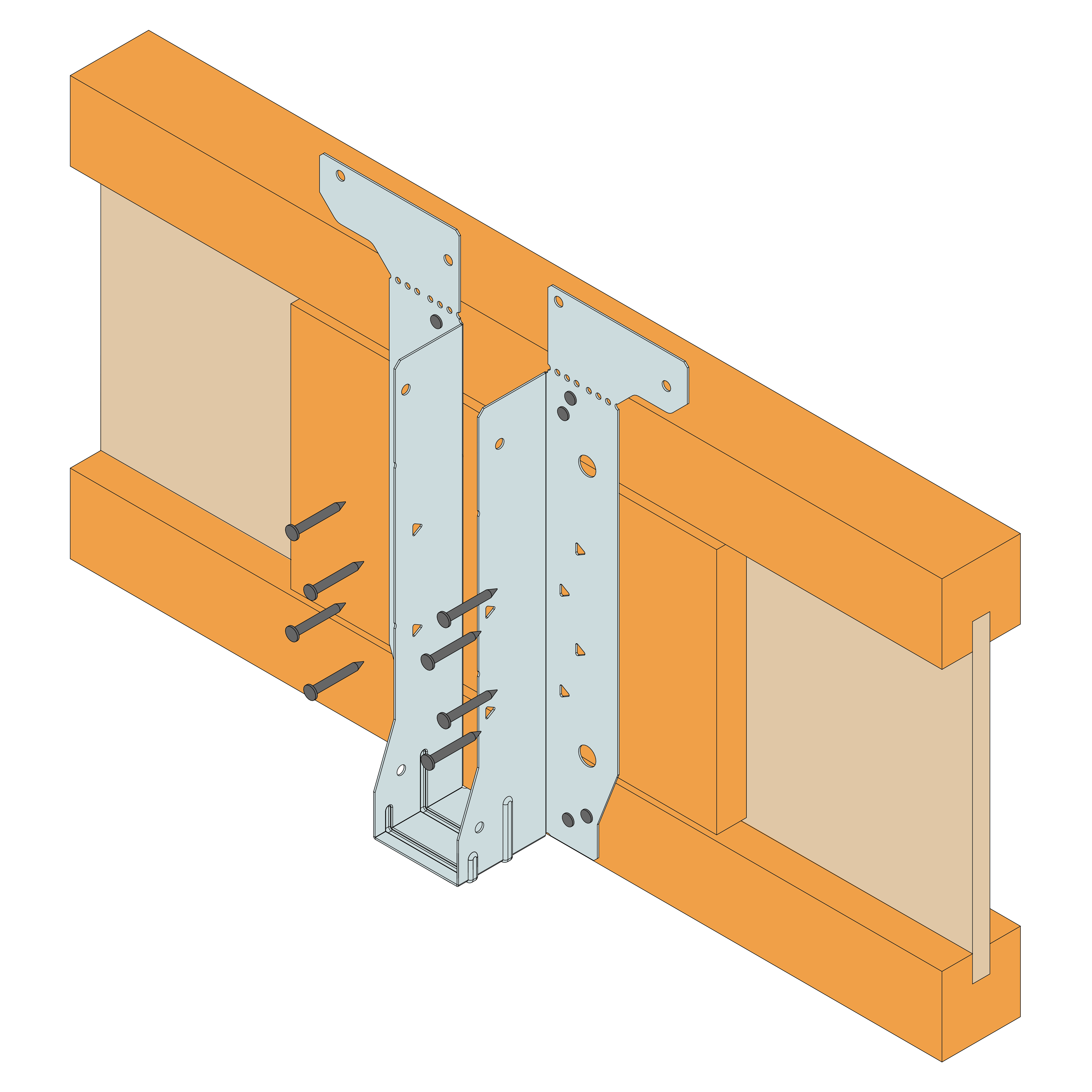

  4. S'assurer que les flancs de l'étrier soient verticaux; remplir tous les perçages ronds puis les perçages triangulaires, en partant du bas vers le haut, avec la fixation spécifiée,

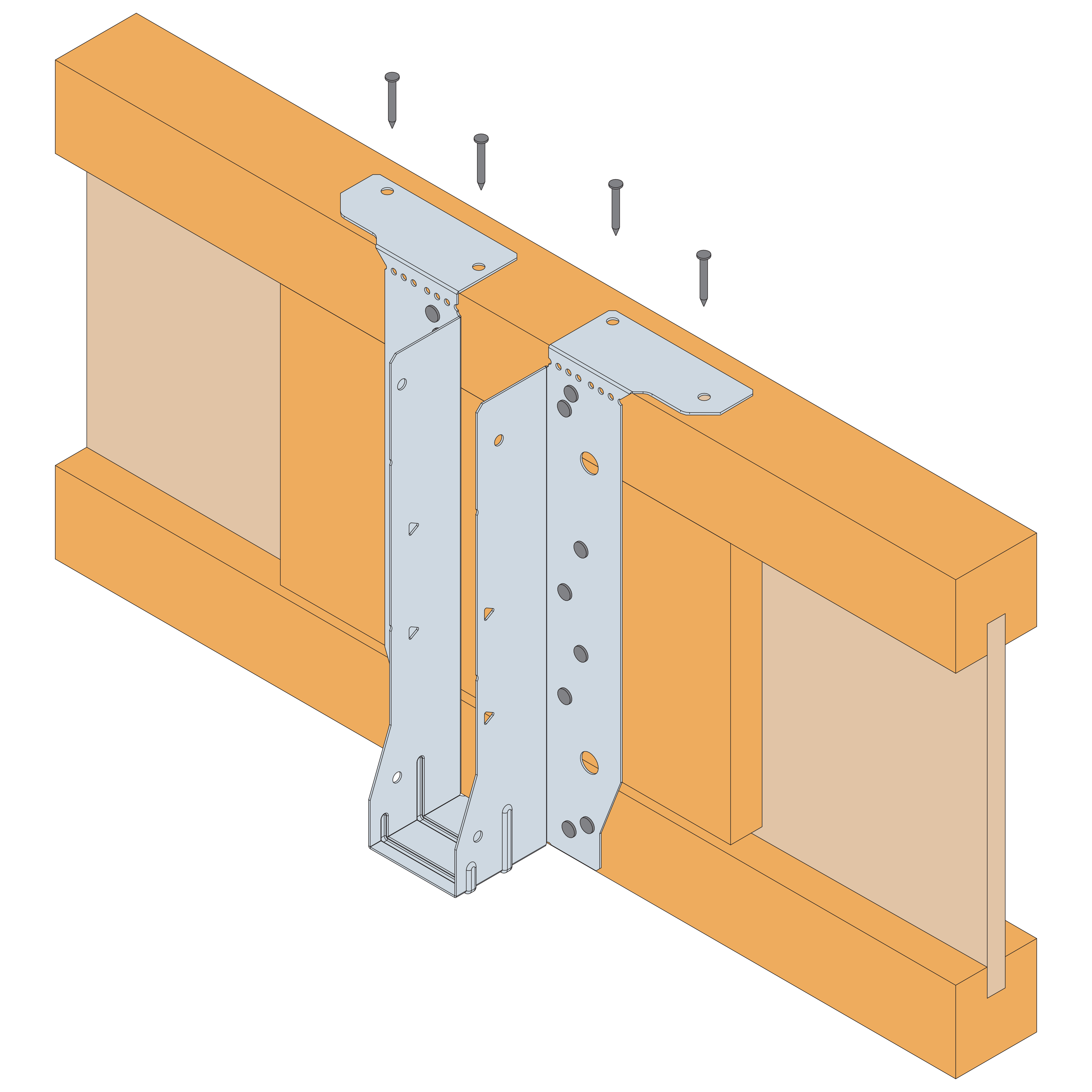

  5. Pour une installation sur le dessus du porteur, plier les brides supérieures le long de l'arête du porteur et remplir tous les perçages supérieurs avec les fixations spécifiées (REMARQUE : selon la hauteur de la poutre portée, le pliage des brides supérieures peut être décalé vers le haut à 6 mm au-dessus de la ligne prévue sur l'étrier),
  6. Pour une installation sur la face du porteur, détacher la bride supérieure le long de la ligne de perforation (REMARQUE : la bride supérieure peut être détachée avant ou après l'installation),

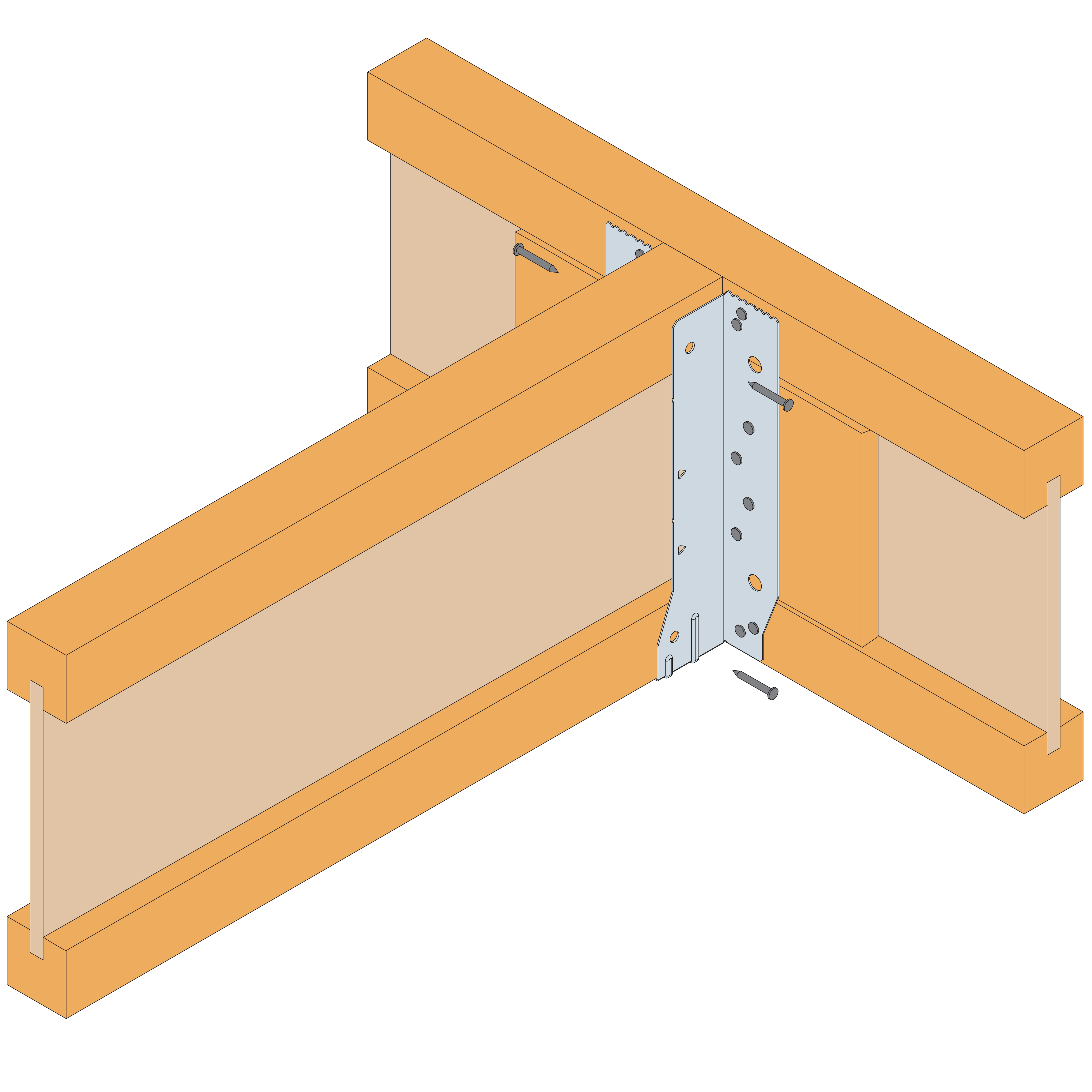

  7. Insérer la solive portée en s'assurant qu'elle soit bien serrée contre l'arrière de l'étrier (l'écart maximal autorisé est de 3 mm) et remplir tous les trous ronds des brides latérales,
  8. Pour une installation nécessitant une reprise de charge au soulèvement, si la poutrelle entrante est une poutrelle en I, des raidisseurs d'âme sont nécessaires. (La taille du raidisseur d'âme et les exigences d'installation doivent être conformes aux spécifications du fabricant de poutrelles en I pertinentes). Remplissez tous les trous ronds et triangulaires avec la fixation appropriée.

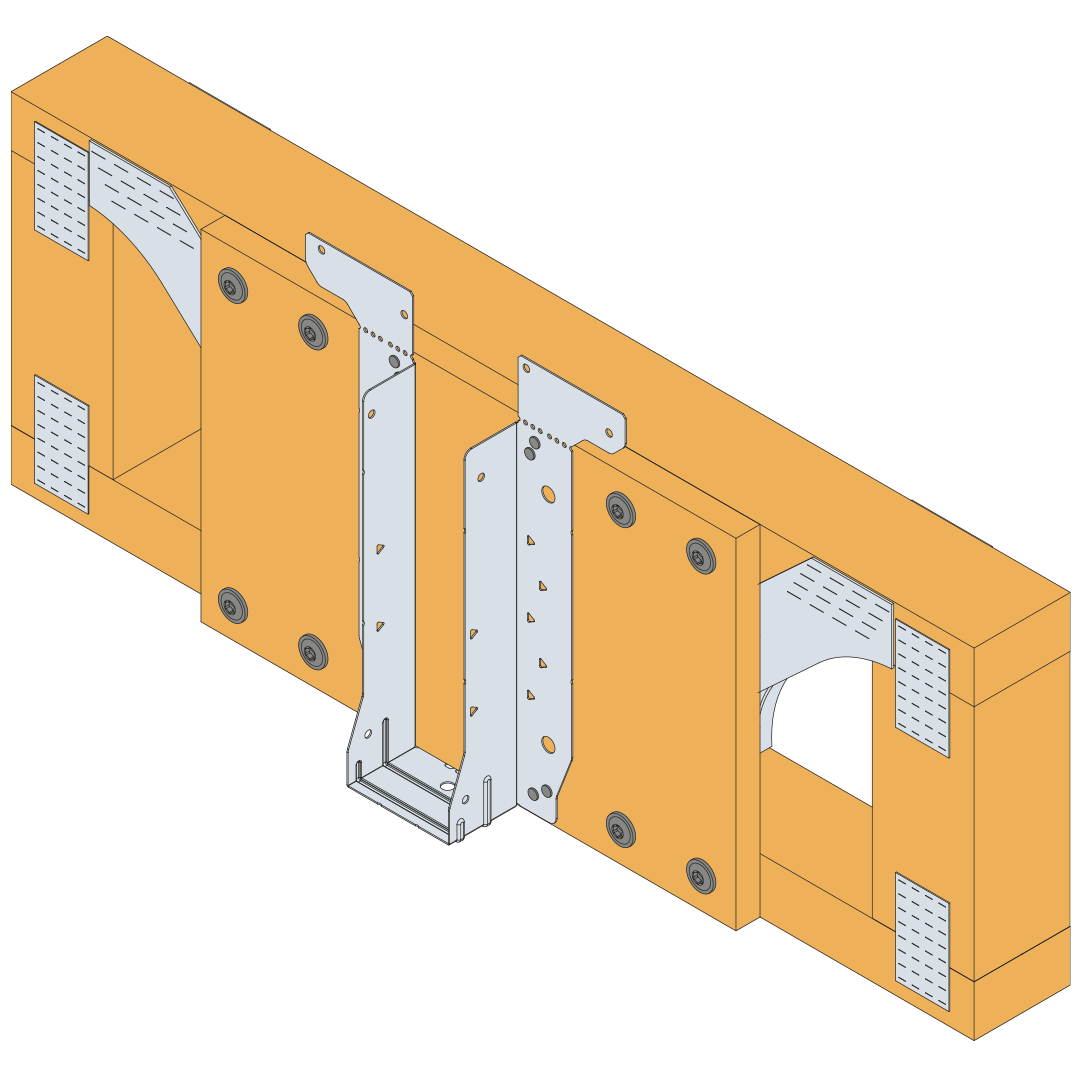

Instructions d'installation d'un EWH - Panneau isolé structurel

  1. Il est recommandé pour l'installation sur un panneau isolé structurel que l'EWH soit installé sur la face uniquement,
  2. Plier la languette de l'assise de l'étrier vers le haut afin que l'EWH soit bien plaqué contre la face du panneau,
  3. Positionner l'EWH de manière à ce que la partie haute de la poutre portée soit au même niveau que celle du panneau,
  4. Installer 4 fixations dans les 4 perçages ronds supérieurs sur la face de l'EWH,
  5. Découper la bride supérieure de l'étrier, le long de la ligne de découpe,
  6. Placer la poutre portée dans l'étrier et installer à nouveau 4 fixations dans les perçages ronds sur les flancs de l'étrier.
