66T

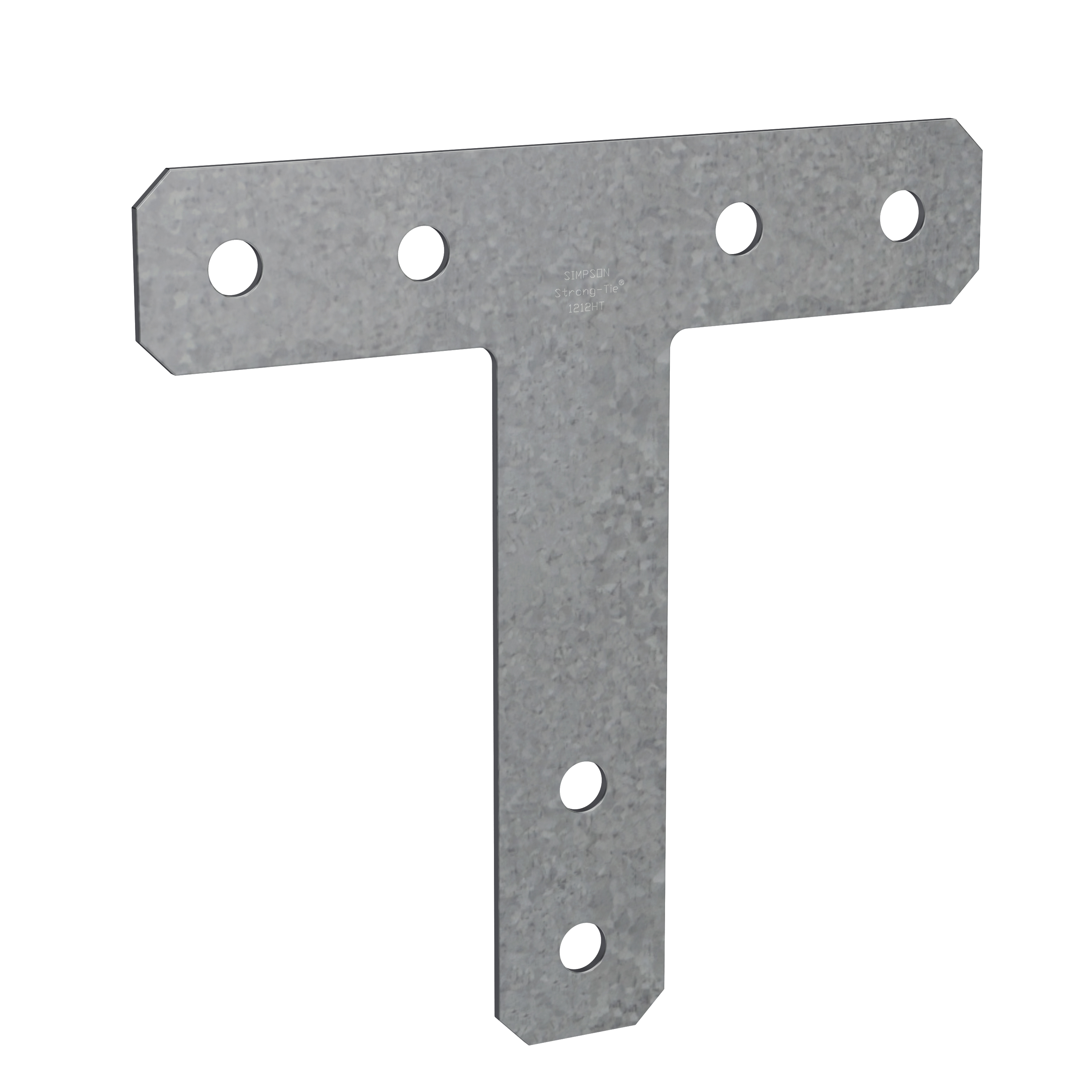

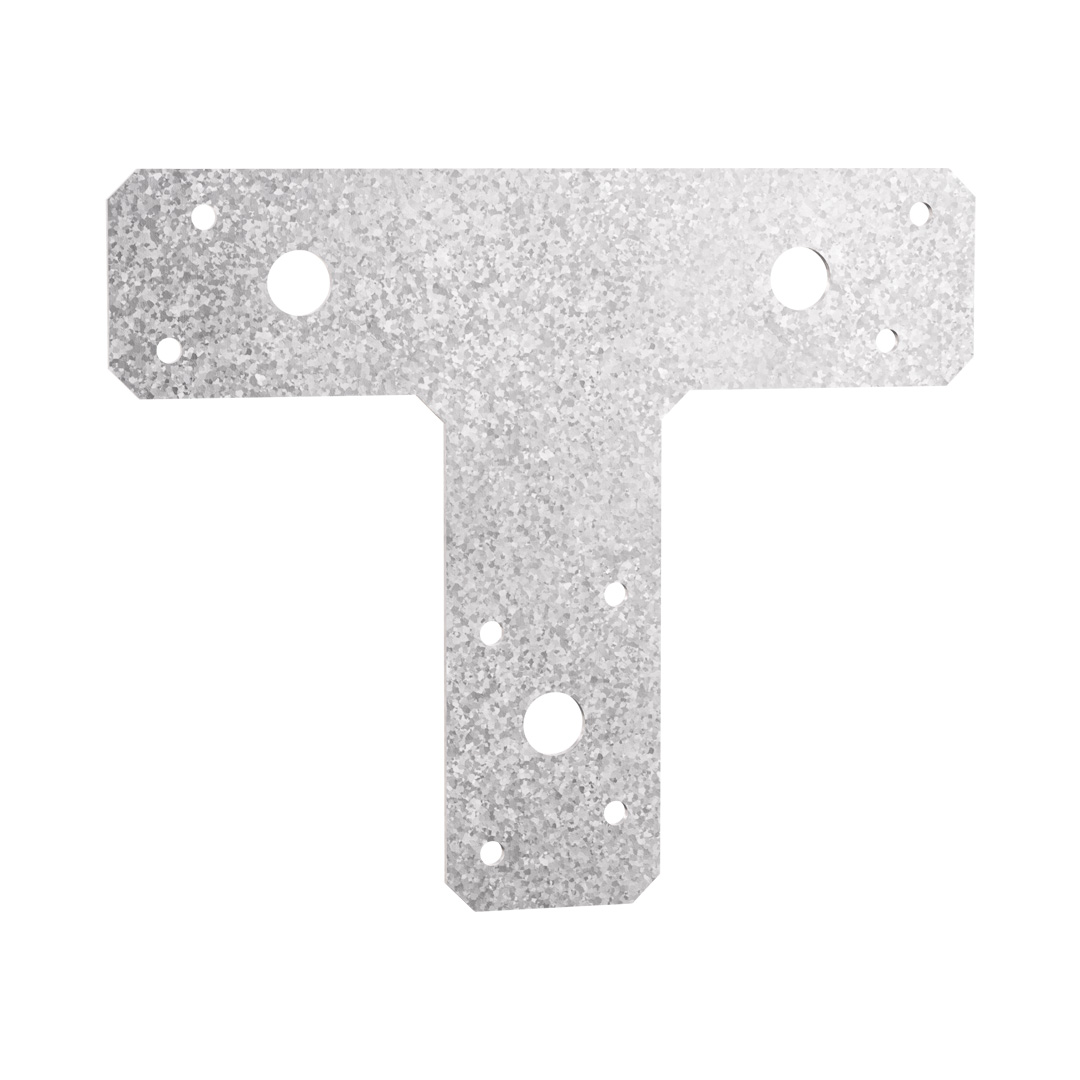

Ferrure en T

Les ferrures en T sont requises pour le renforcement d‘intersections notamment dans le cas de liaisons poteau-poutre.

Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé
  • Épaisseur 2 mm

Avantages

  • Utilisable en rénovation pour renforcer les structures...

Application

Support

  • Bois

Domaines d'utilisation

  • Renforcement de liaisons poteaux-poutres...

Données techniques

Dimensions

Product dimensions

Références Dimensions [mm] Perçages
A B C t Ø4.1 Ø11
66T 152 127 38 2 8 3

Installation

Montage

Fixations

  • Boulons,
  • Pointes annelées CNA 3,1x35 mm ou CNA 3,7x50 mm...

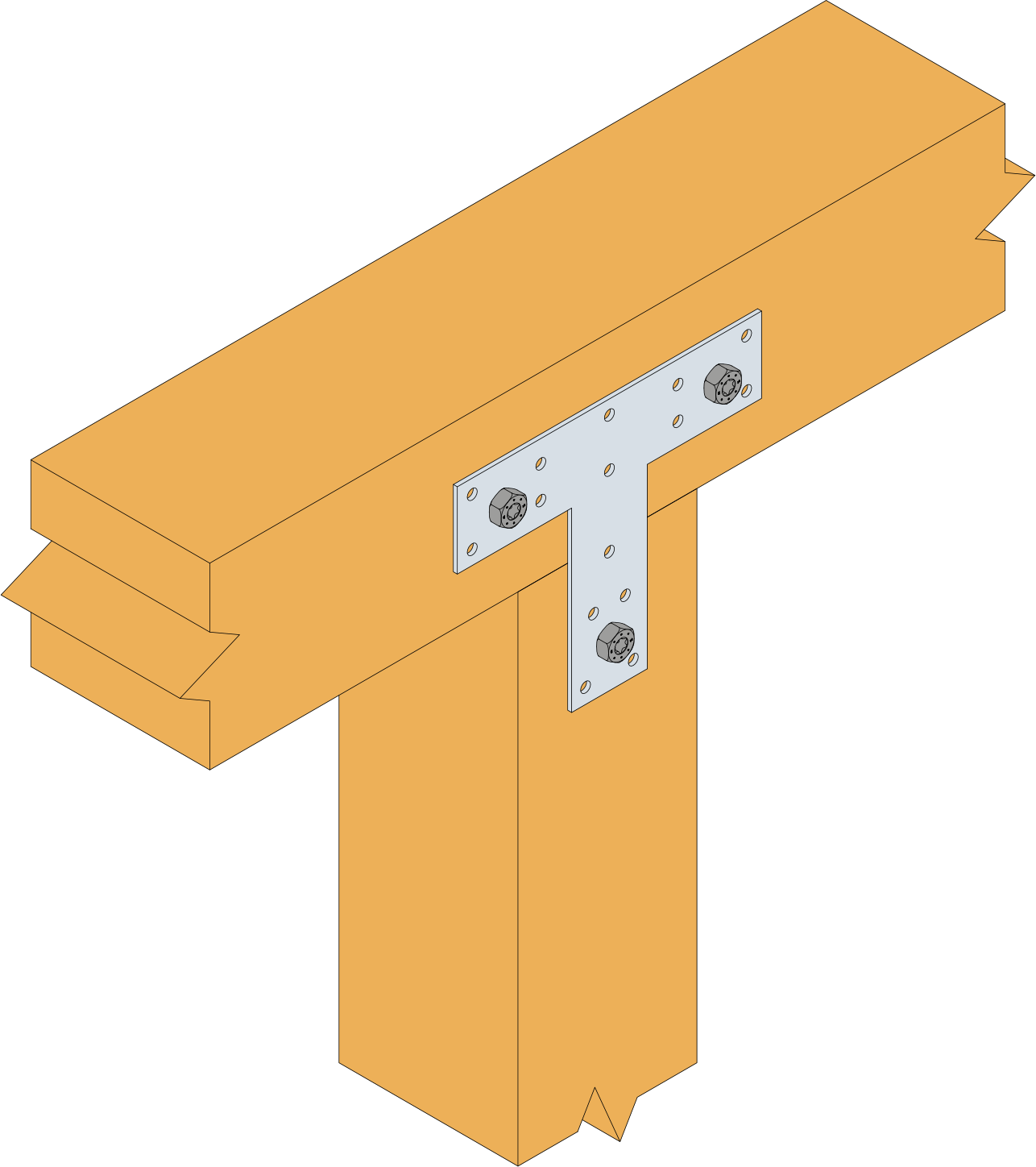

Installation

  1. Approcher l'élément à fixer du support,
  2. Pointer la ferrure sur l'élément à fixer,
  3. Pointer la ferrure sur le support bois.

Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
