QD76KE

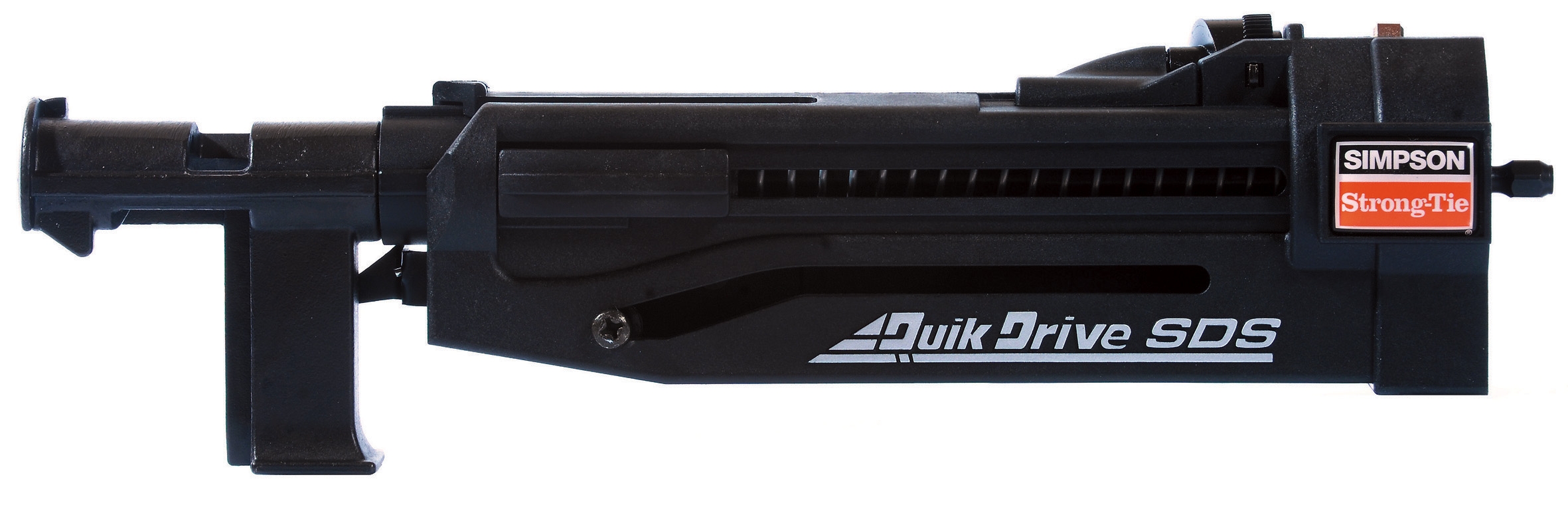

Outil multifonctions bois et plaque de plâtre

Outil en Téflon® pour fixation bois, platelages, plaques de plâtre. Accepte des vis en bande Quik Drive® de 25 à 76 mm de long (3 nez inclus). Garantie 3 ans (sous conditions)

Fiche technique
Marquage CE
Marquage CE

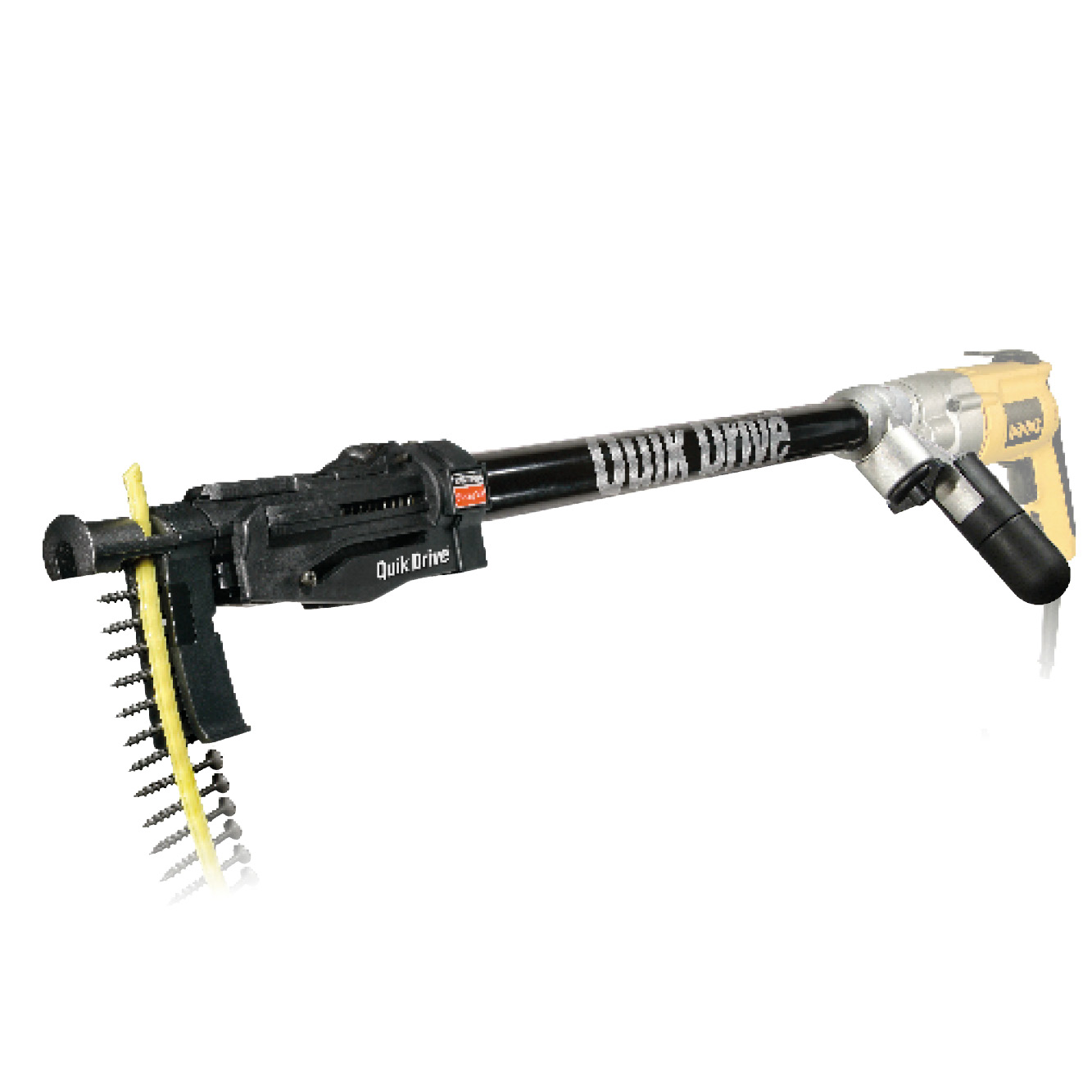

QD76KE main image 2024

Présentation

Images

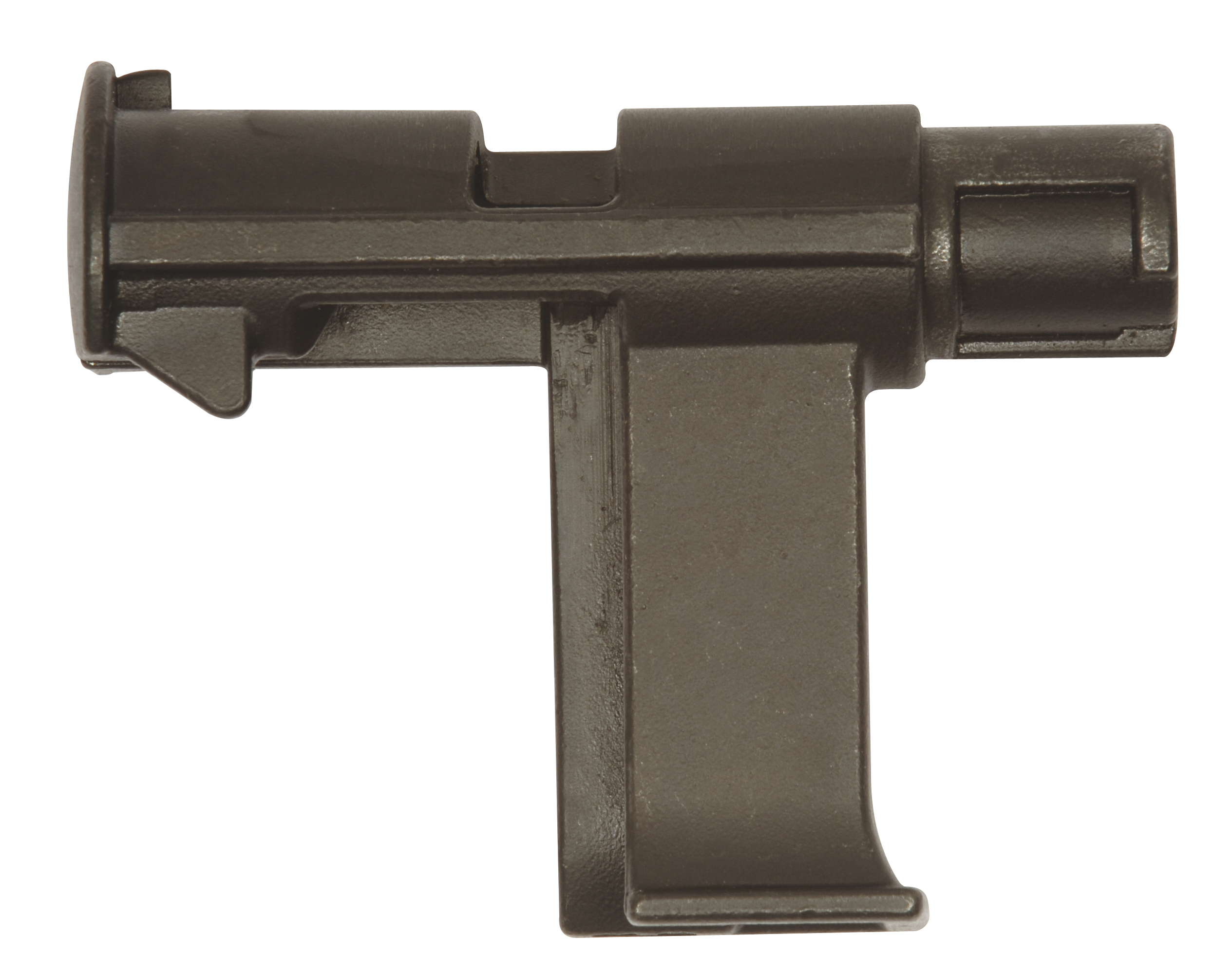

Nez acier pour vis de 38 à 64 mm.

Caractéristiques

Matière

  • Outil en Téflon®

Avantages

  • Positionnement possible de l'outil sur l'adaptateur et l'extension sur 360°,
  • Montage sur la visseuse ou l'extension par simple clipsage,
  • Guide de chargement courbe pour une insertion plus rapide de la bande,
  • Porte embout 191E-RC inclus,
  • Ne nécessite aucune lubrification.

Kits disponibles

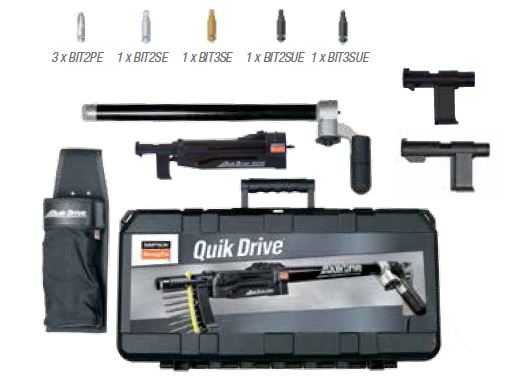

  • QD76KE : kit extension comprenant l'outil QD76, 1 rallonge, 1 nez composite pour vis de 25 à 51 mm, 1 nez acier pour vis de 38 à 64 mm, 1 nez acier pour vis de 76 mm, l'étui et les embouts fournis (3 BIT2PE + 1 BIT2SE + 1 BIT3SE + 1 BIT2SUE + 1 BIT3SUE),

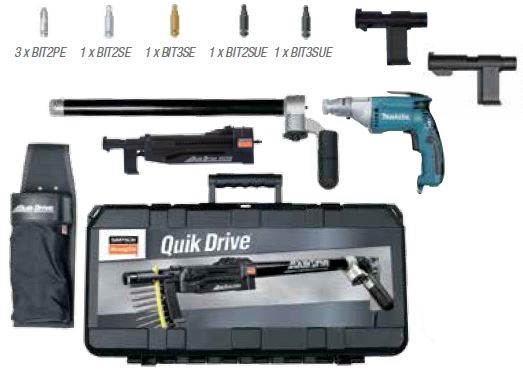

  • QD76KM2522E : kit visseuse comprenant l'outil QD76, 1 rallonge, 1 nez composite pour vis de 25 à 51 mm, 1 nez acier pour vis de 38 à 64 mm, 1 nez acier pour vis de 76 mm, l'étui, la visseuse et les embouts fournis (3 BIT2PE + 1 BIT2SE + 1 BIT3SE + 1 BIT2SUE + 1 BIT3SUE).
QD76KE kit includes table.jpg
QD76KE kit includes table.jpg

Application

Domaines d'utilisation

  • Vissage en bande multi-applications

Support

  • Adaptateurs de visseuses

Données techniques

Utilisation

RéférenceDimensions fixations
Informations QD
Vis compatibles
QD76KM2522ERDWF, CBSDQ, FHSD, WSNTL, WSV, SSDTH, DWF, DWC, RDPF, WSC
QD76KERDWF, CBSDQ, FHSD, WSNTL, WSV, SSDTH, DWF, DWC, RDPF, WSC

Installation

Montage

1. Retirez le manchon de votre visseuse.
2. Retirez ensuite l'embout.
3. Installez l'adaptateur.
4. Insérez le mandrin.
5. Engagez le chargeur sur le mandrin et enclenchez-le sur l'adaptateur.
6. Insérez la bande de vis, pointe dirigée vers le haut : votre visseuse est prête !

Notes techniques

Autres

declarationofconformity-qd-qdhsd-qdpro-tuqd-qdbpc-rev053023.pdf
