WSC

Vis pour ossature bois

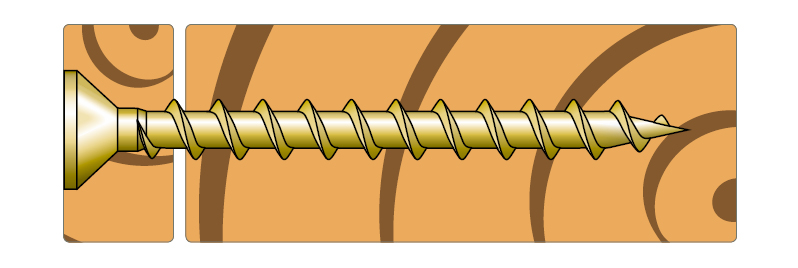

Les vis en bandes WSC simple filetage ont été étudiées pour faciliter la mise en oeuvre de planchers bois sur bois ainsi applications bois (Plancher OSB, panneaux OSB, aggloméré sur montants). La tête fraisée crantée permet de ne pas endommager le bois.

Marquage CE
Classe service 1
Acier electrozingué jaune
Intérieur

Présentation

Images

Caractéristiques

Matière

  • Revêtement zingué jaune,
  • Finition électro-zinguée jaune irisé (sans Chrome VI) suivant NF EN ISO 2081.

Avantages

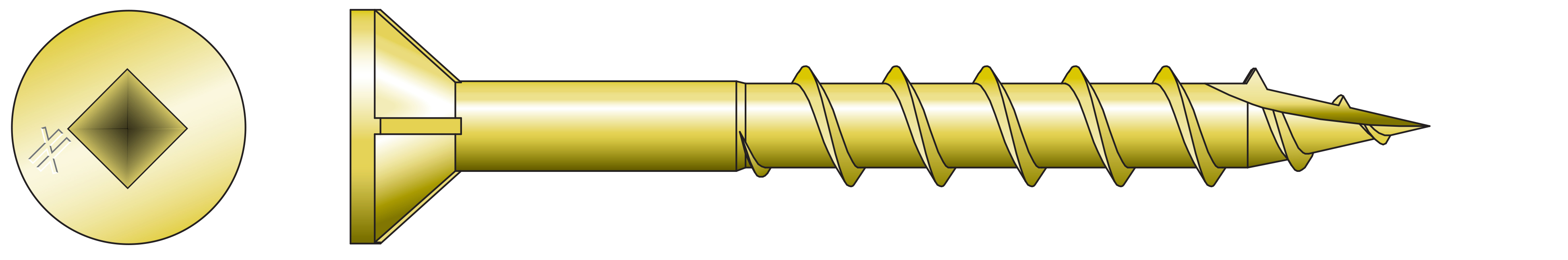

  • Tête fraisée crantée pour faciliter la pénétration de la tête dans le support,

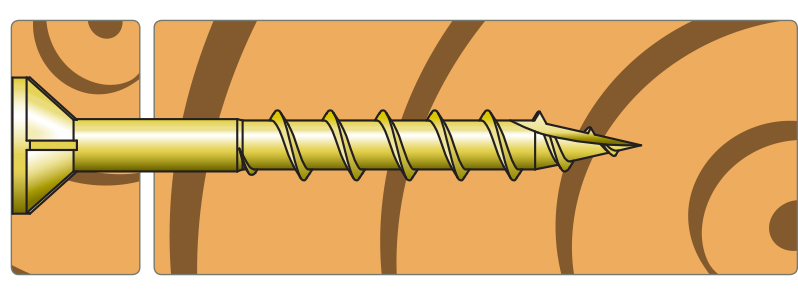

  • Filetage partiel adapté à la fixation bois sur bois,
  • Pointe effilée pour une bonne pénétration même sans pré-perçage,
  • Marquage CE suivant EN 14592 : valeurs de charges arrachement et cisaillement sur acier et bois.

Application

Support

  • Bois massif, bois composite, lamellé collé,
  • Ossature bois.

Domaines d'utilisation

  • Planchers bois sur ossature bois.

Données techniques

Dimensions

Dimensions

Références Largeur tête [mm] Diamètre [mm] Longueur vis [mm] Nb. vis/bande Nb. vis/carton Vitesse de rotation max. [tr/min] Vitesse de rotation max. - DE [U/Min.] Outils compatibles
WSC32E 8.5 4.3 32 30 - - - -
WSC38E 8.5 4.3 38 30 2500 2500 - 4500 2500 - 4500 QDPRO51E / QD76KE / QDPRO64E / QDPRO76SKE

WSC38E: ohne Unterkopfrippen und Schneidspitze!

Propriétés mécaniques (EN14592)

Références Moment d'élasticité caractéristique - My,k [My,k] [kNmm] Paramètre d’arrachement caractéristique [fax,k] [N/mm²] Paramètre de traversée de la tête caractéristique [fhead,k] [N/mm²] Capacité de traction caractéristique [ftens,k] [kN] Résistance caractéristique à la torsion - Rtor,k [ftor,k] [Nm]
WSC32E 3.6 11.5 8.1 7 5.1
WSC38E 3.6 11.5 8.1 7 5.1

Certification

Déclaration de performance (DoP)
