Connexions pour assemblage des charpentes bois

JHA

Sabot à bretelles

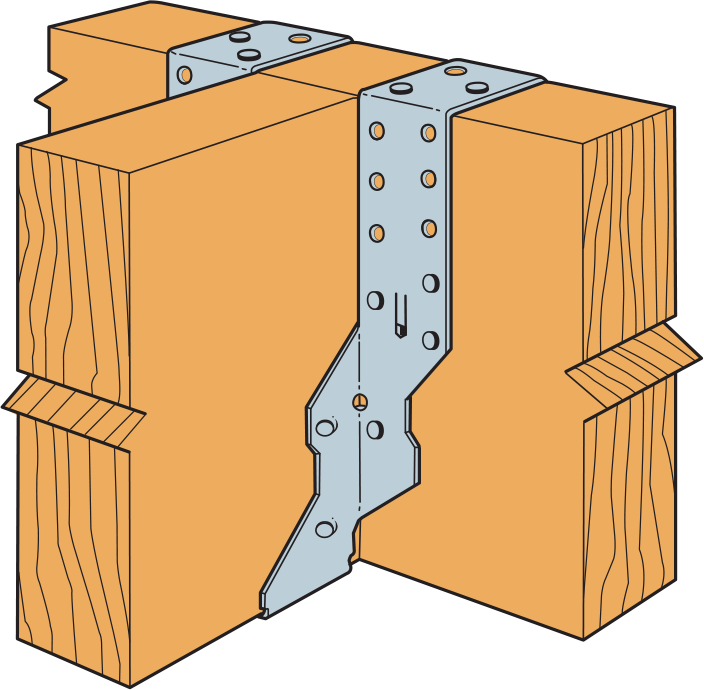

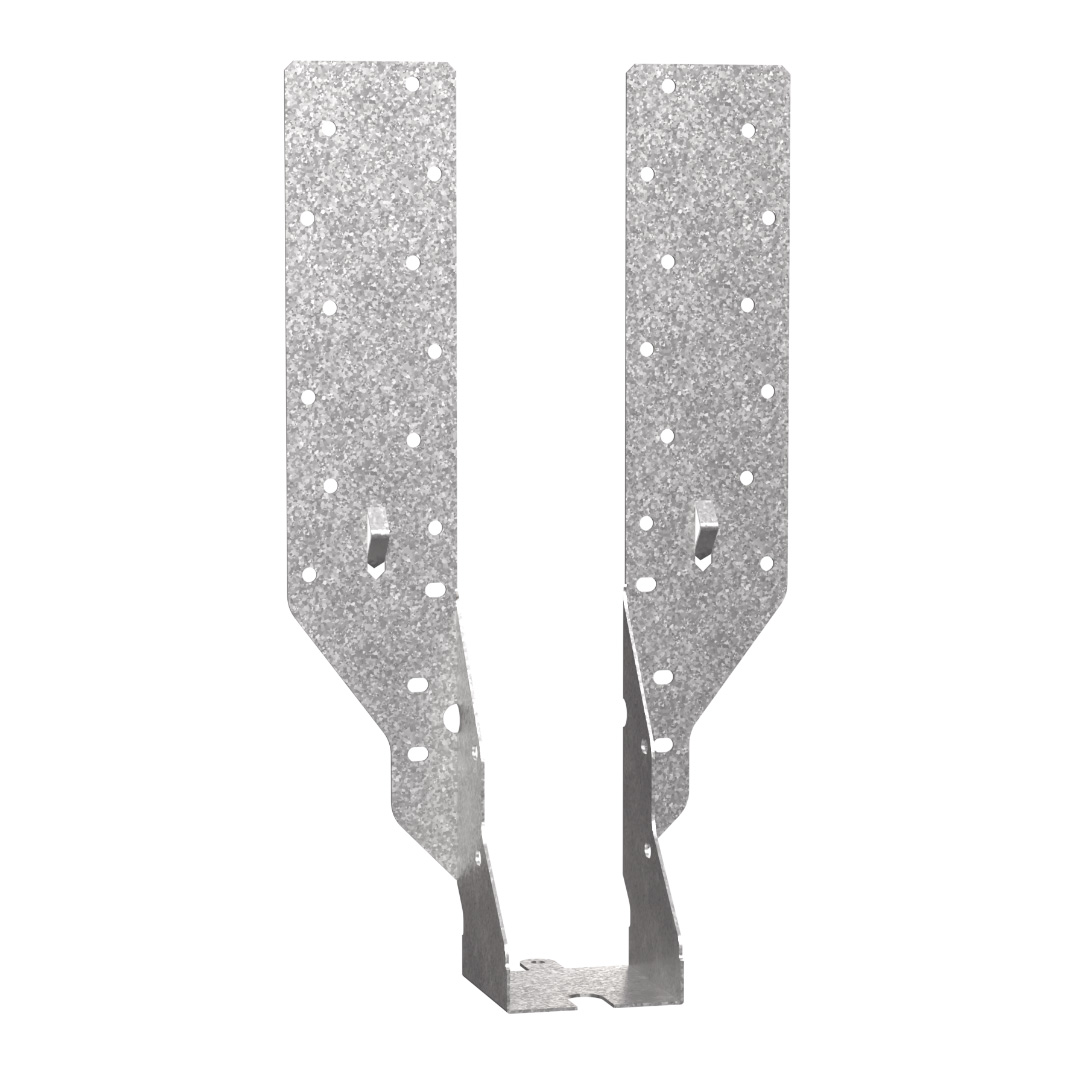

Le sabot à bretelles JHA est employé pour les solivages.

Fiche technique

Marquage CE

ETA

Classe service 2

Intérieur

Acier galvanisé Z275

Présentation

Images

Caractéristiques

Matière

Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Epaisseur : 0,9mm.

Avantages

Permet des décalages de hauteur entre le porteur et le porté,
Clouage double cisaillement : augmente les performances,
Speed Fix : possède des ergots de prépositionnement.

Application

Support

Porteur : bois massif, bois composite, bois lamellé-collé,
Porté : bois massif, bois composite, bois lamellé-collé.

Domaines d'utilisation

Fermes triangulées,
Solives, ...

Données techniques

Dimensions

Dimensions

Références	Dimensions [mm]							Perçages sur porteur	Perçages sur porté
Références	A	B	C	D	E	F	t	Ø4	Ø6x4 Oblong
JHA270/38	38	241	50	48.8	106	52.1	0.9	22	4
JHA270/75	75	242.5	50	48.8	99.5	52.1	0.9	22	4

Valeurs Caractéristiques - Bois sur bois - Fixation ailes repliées

Références	Porteur - Dimensions		Fixations			Valeurs caractéristiques - Bois C18 [kN]		Valeurs caractéristiques - Bois C24 [kN]		Valeurs caractéristiques - Bois SCL [kN]
	Hauteur		Porteur		Porté	R_1,k	R_2,k	R_1,k	R_2,k	R_1,k	R_2,k
	Min.	Max.	Face	Platine haute	Qté	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30
	Min.	Max.	Qté	Qté	Qté	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30
JHA270/38	125	200	8	4	4	10	2.2	11.4	2.4	13.2	2.8
JHA270/75	125	200	8	4	4	13.5	2.2	14.6	2.4	15.4	2.8

Valeurs Caractéristiques - Bois sur bois - Fixation ailes à plat

Références	Porteur - Dimensions		Fixations			Valeurs caractéristiques - Bois C18 [kN]		Valeurs caractéristiques - Bois C24 [kN]		Valeurs caractéristiques - Bois SCL [kN]
	Hauteur		Porteur		Porté	R_1,k	R_2,k	R_1,k	R_2,k	R_1,k	R_2,k
	Min.	Max.	Face	Platine haute	Qté	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30
	Min.	Max.	Qté	Qté	Qté	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30
JHA270/38	200	250	20	-	4	8.1	2.2	9.7	2.4	13.2	2.8
JHA270/75	200	250	20	-	4	8.1	2.2	9.7	2.4	13.2	2.8

Certification

Déclaration de performance (DoP)

fr-dop-e06-0270-issue-6.pdf (99.93 KB)

2018-02-16

fr-dop-e06-0270-issue-5.pdf (42.36 KB)

2017-05-02

fr-dop-e06-0270-issue-4.pdf (42.32 KB)

2014-09-02

a8177731928af7cc1fae3dd86085ee90c89ac36d-pdf.pdf (35.17 KB)

2013-06-20

81edc89ec1d64b02a8eede58b6792eb86cc1d997.pdf (35.64 KB)

2013-03-01

4511c613f4a24735ecaedb1acc1a4113bf0e585b.pdf (32.75 KB)

Agrément technique (ATE)

eta-060270-sst-rev-8-2022-2.pdf (10.42 MB)

DWG (2D)	REVIT (2D)	DWG (3D)	REVIT (3D)	SAT	XML
