SWW

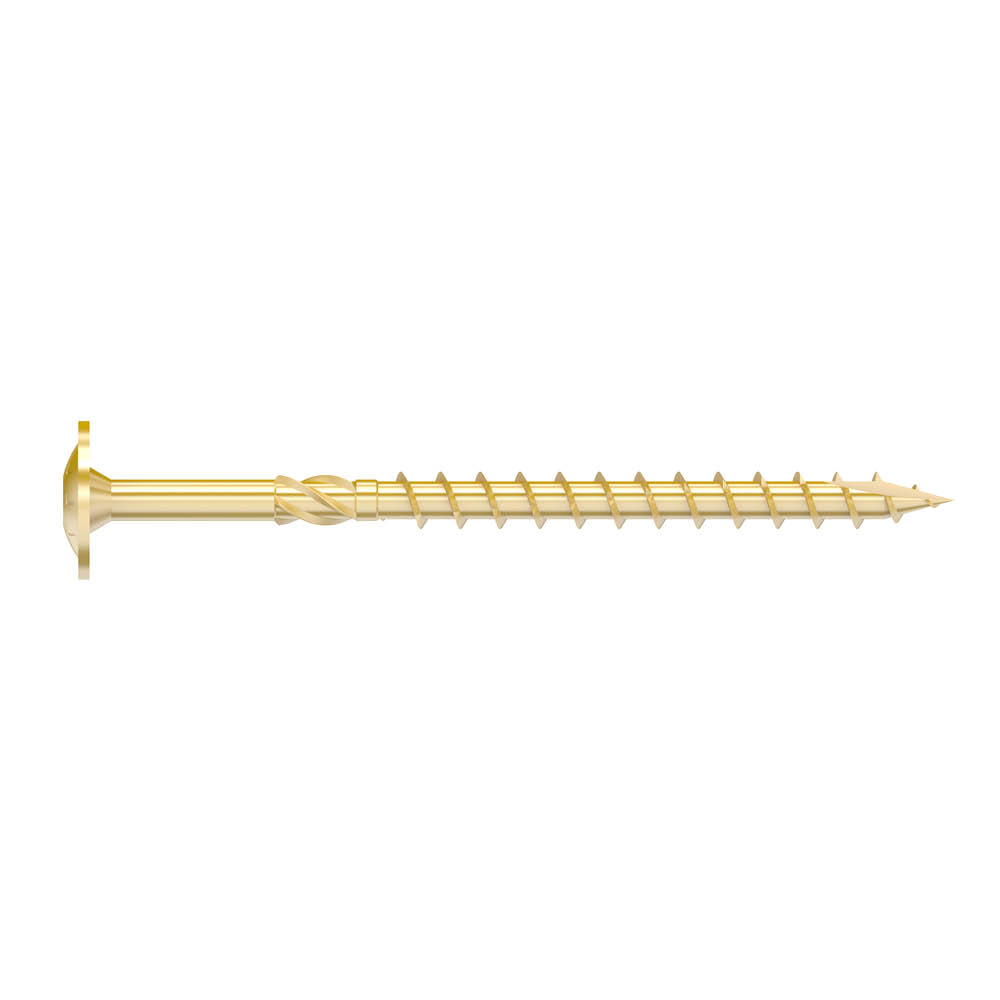

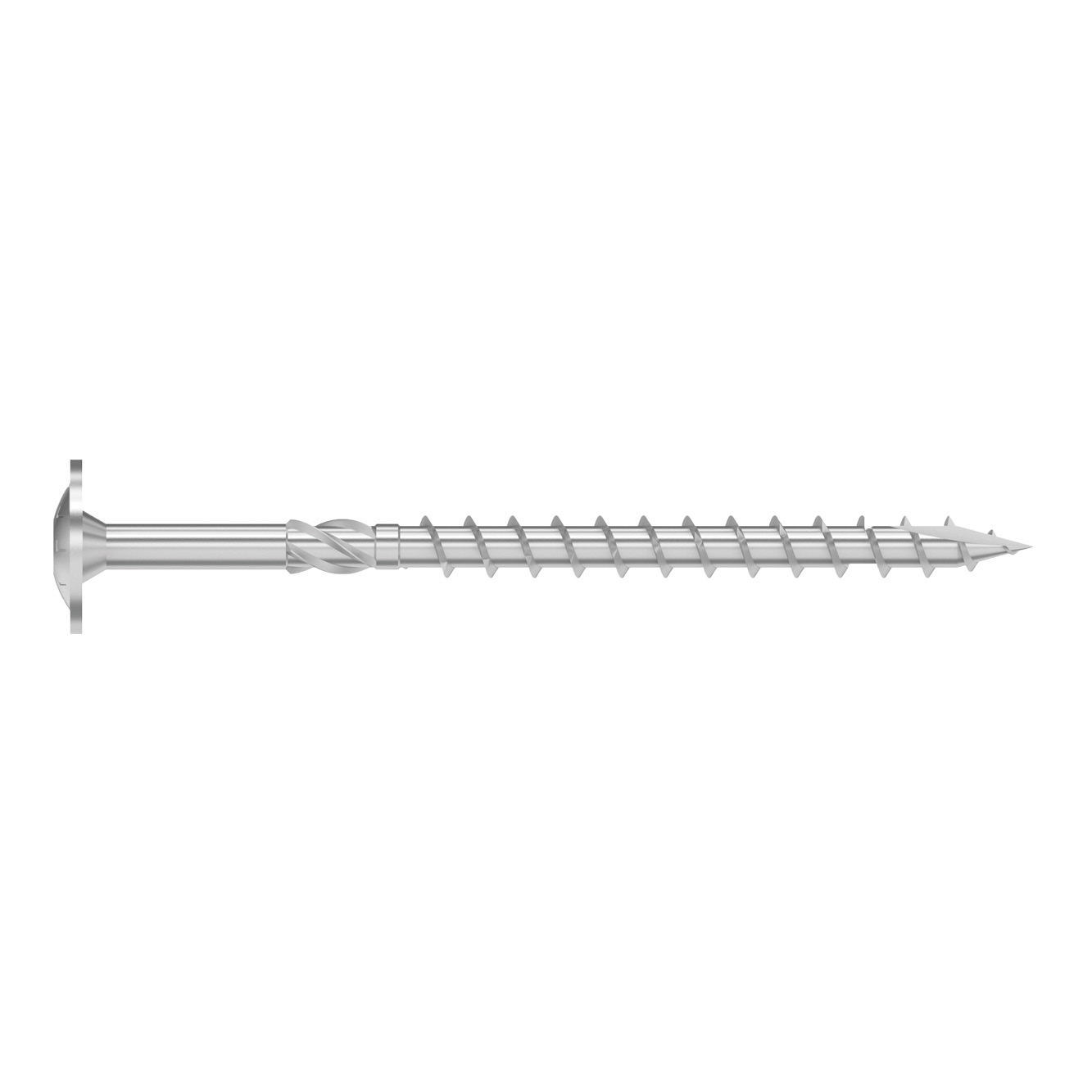

Vis à bois structurelle tête plate

Les vis à bois structurelle filetage partiel à tête plate SWW de la gamme Solid-Drive™ sont des vis structurelles disponibles en plusieurs dimensions et conçues pour les structures en CLT ou en lamellé-collé, ainsi que pour toutes vos structures bois en intérieur.

Fiche technique

Marquage CE

ETA

Classe service 2

EPD

Intérieur

Acier electrozingué jaune

Fastener Designer

Présentation

Images

Caractéristiques

Matière

Acier electrozingué jaune 5 µm,
Finition bichromatée suivant NF EN ISO 2081.

Avantages

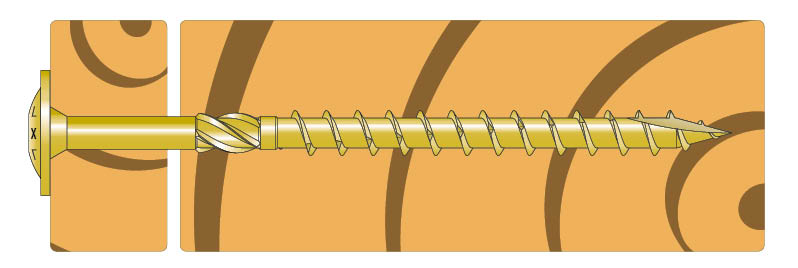

Tête large pour une forte résistance à la traversée de la tête,

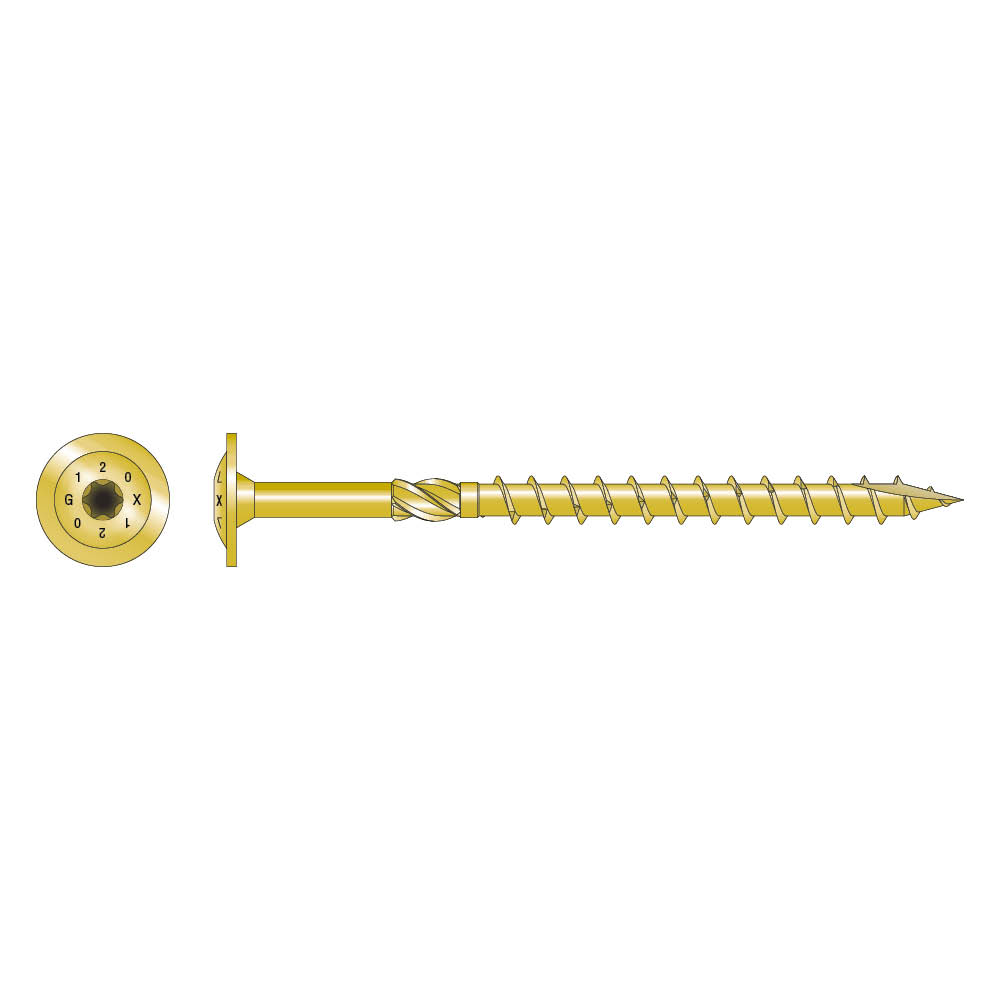

Tête à empreinte étoile profonde améliorant le guidage de la vis et la durée de vie des embouts,
Acier zingué jaune pour une utilisation en intérieur et en environnement sec,
Pointe anti-fendage type 17 pour une meilleure amorce du vissage,
Filet asymétrique à grand pas et cranté pour une meilleure résistance à l'arrachement,
Alésoir réduisant les frottements à l'insertion,
Pré perçage non nécéssaire
Filet secondaire anti-fendage : amorce parfaite même dans les bois durs

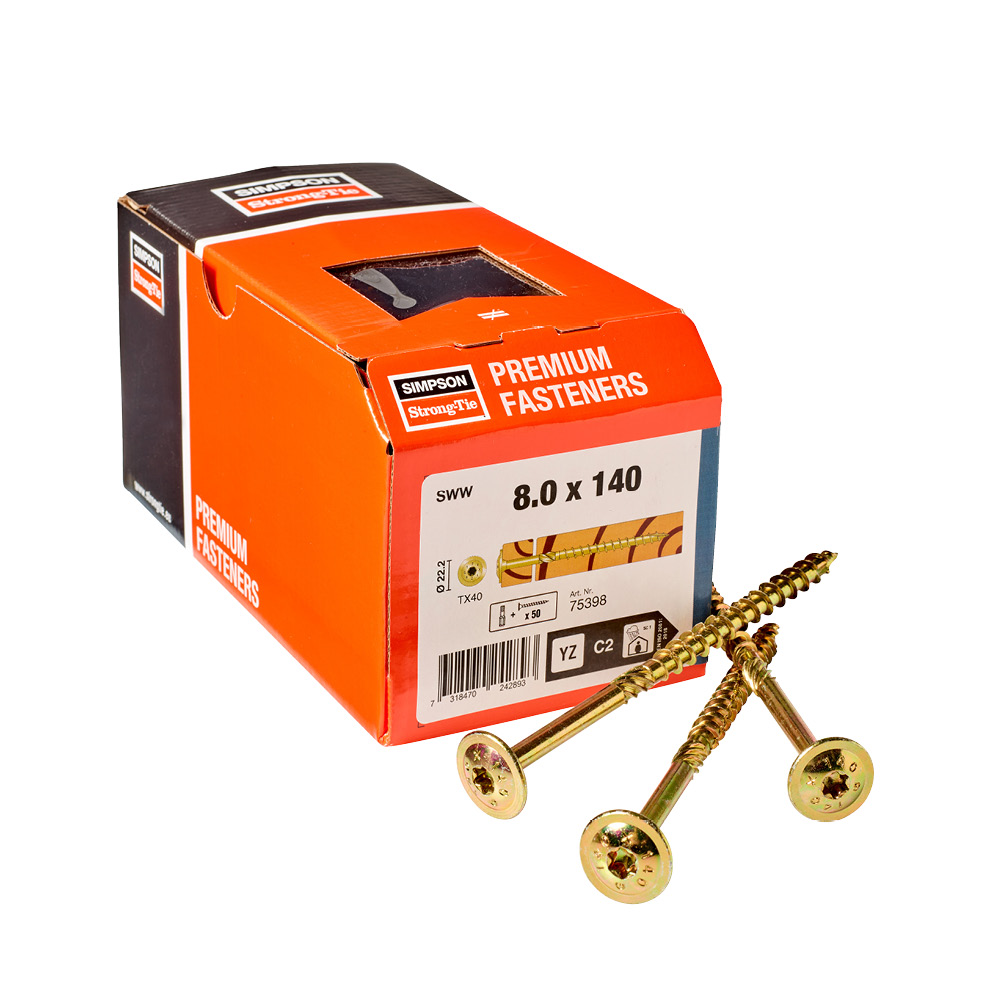

1 embout de vissage Torx livré dans chaque boîte.

Application

Applications

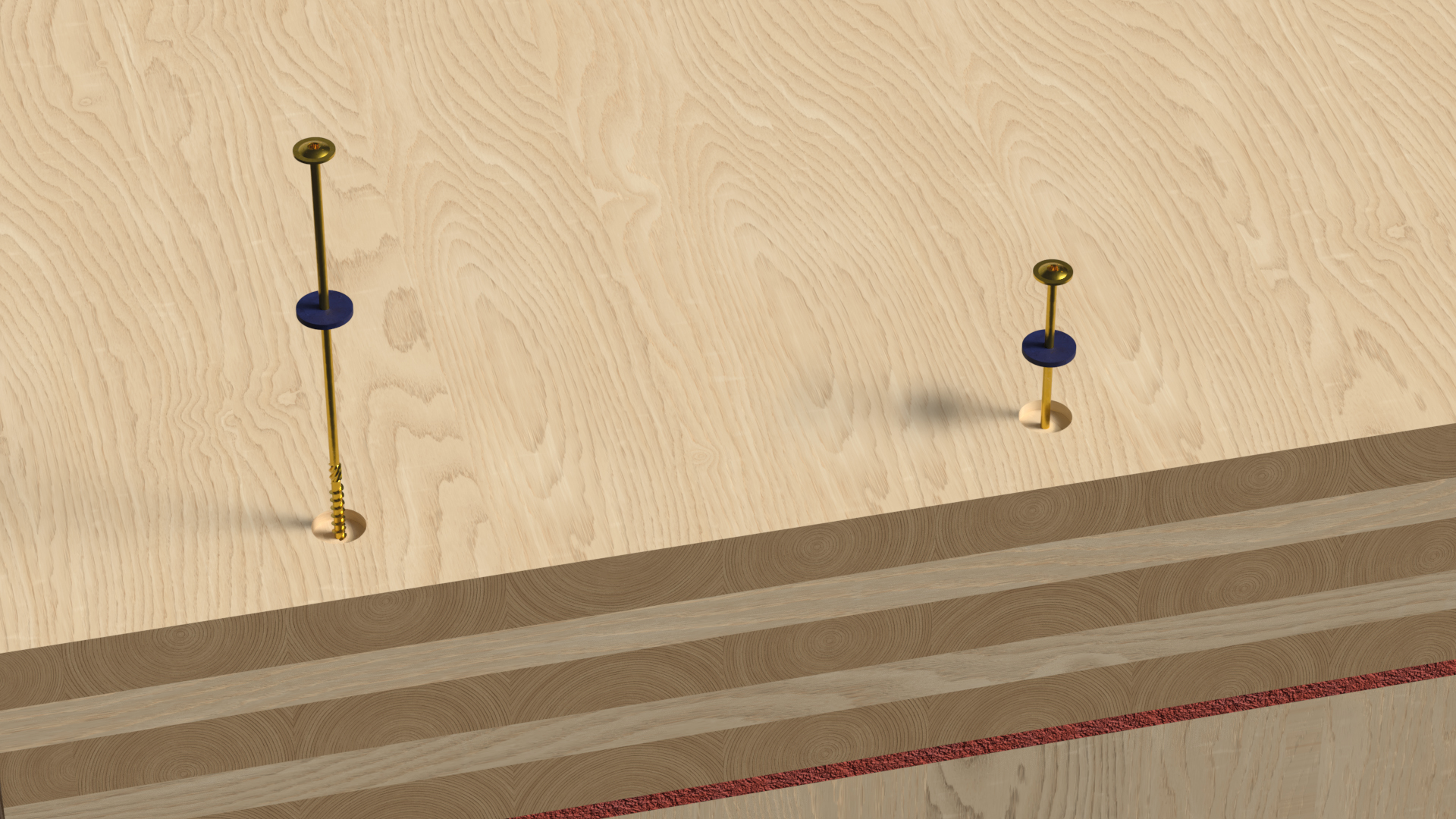

Liaison entre murs CLT, plancher CLT sur mur CLT, panneau CLT sur poutre,
Panneau sur mur, assemblage mi-bois, ossature bois.

Données techniques

Dimensions

Référence	Dimensions fixations[mm]
	Code article	Autre		Dimensions[mm]
	Code article	Qté par boîte	Poids[kg]	d[mm]	Longueur [L][mm]	tfix[mm]	dh[mm]	d1[mm]	Longueur du filetage[mm]	Embout[mm]
SWW6.0X60	75382	50.0	0.009	6	60	20	14	3.8	42	T-30
SWW6.0X80	75383	50.0	0.012	6	80	30	14	3.8	50	T-30
SWW6.0X100	75384	50.0	0.013	6	100	30	14	3.8	70	T-30
SWW6.0X120	75385	50.0	0.016	6	120	60	14	3.8	70	T-30
SWW6.0X140	75386	50.0	0.018	6	140	70	14	3.8	70	T-30
SWW6.0X160	75387	50.0	0.02	6	160	90	14	3.8	70	T-30
SWW6.0X180	75388	50.0	0.022	6	180	110	14	3.8	70	T-30
SWW6.0X200	75389	50.0	0.025	6	200	130	14	3.8	70	T-30
SWW6.0X220	75390	50.0	0.027	6	220	150	14	3.8	70	T-30
SWW6.0X240	75391	50.0	0.029	6	240	170	14	3.8	70	T-30
SWW8.0X80	75395	50.0	0.022	8	80	30	22.2	5.3	50	T-40
SWW8.0X100	75396	50.0	0.026	8	100	50	22.2	5.3	50	T-40
SWW8.0X120	75397	50.0	0.03	8	120	40	22.2	5.3	80	T-40
SWW8.0X140	75398	50.0	0.034	8	140	60	22.2	5.3	80	T-40
SWW8.0X160	75399	50.0	0.038	8	160	80	22.2	5.3	80	T-40
SWW8.0X180	75400	50.0	0.042	8	180	100	22.2	5.3	80	T-40
SWW8.0X200	75401	50.0	0.046	8	200	120	22.2	5.3	80	T-40
SWW8.0X220	75402	50.0	0.05	8	220	140	22.2	5.3	80	T-40
SWW8.0X240	75403	50.0	0.055	8	240	160	22.2	5.3	80	T-40
SWW8.0X260	75404	50.0	0.059	8	260	180	22.2	5.3	80	T-40
SWW8.0X280	75405	50.0	0.063	8	280	200	22.2	5.3	80	T-40
SWW8.0X300	75406	50.0	0.067	8	300	220	22.2	5.3	80	T-40
SWW8.0X320	75407	50.0	0.071	8	320	240	22.2	5.3	80	T-40
SWW8.0X340	75408	50.0	0.075	8	340	260	22.2	5.3	80	T-40
SWW8.0X360	75409	50.0	0.079	8	360	280	22.2	5.3	80	T-40
SWW8.0X400	75411	50.0	0.088	8	400	320	22.2	5.3	80	T-40
SWW10.0X120	76913	25.0	0.044	10	120	70	25.9	6.3	50	T-40
SWW10.0X140	76914	25.0	0.05	10	140	60	25.9	6.3	80	T-40
SWW10.0X160	75412	25.0	0.056	10	160	80	25.9	6.3	80	T-40
SWW10.0X180	75413	25.0	0.062	10	180	100	25.9	6.3	80	T-40
SWW10.0X200	75414	25.0	0.068	10	200	120	25.9	6.3	80	T-40
SWW10.0X220	75415	25.0	0.074	10	220	140	25.9	6.3	80	T-40
SWW10.0X240	75416	25.0	0.08	10	240	160	25.9	6.3	80	T-40
SWW10.0X260	75417	25.0	0.086	10	260	180	25.9	6.3	80	T-40
SWW10.0X280	75418	25.0	0.092	10	280	200	25.9	6.3	80	T-40
SWW10.0X300	75419	25.0	0.098	10	300	220	25.9	6.3	80	T-40
SWW10.0X320	75420	25.0	0.1	10	320	240	25.9	6.3	80	T-40
SWW10.0X340	75421	25.0	0.11	10	340	260	25.9	6.3	80	T-40
SWW10.0X360	75422	25.0	0.12	10	360	280	25.9	6.3	80	T-40
SWW10.0X400	75424	25.0	0.13	10	400	320	25.9	6.3	80	T-40

Propriétés Caractéristiques

Référence	Paramètres des vis
	Propriétés Caractéristiques
	Moment d’écoulement plastique caractéristique[Nm]	Paramètre de résistance caractéristique à l’arrachement - fₐₓ,ₖ,₉₀°[N/mm²]	Paramètre de résistance caractéristique à la traversée de tête - fₕₑₐd,ₖ[N/mm²]	Résistance caractéristique en traction - fₜₑₙₛ,ₖ[kN]	Résistance caractéristique à la torsion - fₜₒᵣ,ₖ[Nm]	Ratio de torsion
SWW6.0X60	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X80	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X100	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X120	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X140	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X160	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X180	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X200	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X220	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X240	10.5	13	16.1	12.3	11	≥ 1,5
SWW8.0X80	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X100	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X120	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X140	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X160	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X180	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X200	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X220	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X240	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X260	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X280	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X300	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X320	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X340	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X360	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X400	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW10.0X120	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X140	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X160	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X180	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X200	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X220	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X240	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X260	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X280	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X300	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X320	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X340	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X360	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X400	43.7	12.2	10.2	33.8	48.9	≥ 1,5

Certification

Déclaration de performance (DoP)

fr-dop-e21-0670-02-s-2.pdf

Afficher l'historique

2022-08-26

fr-dop-e21-0670.pdf

Agrément technique européen (ATE)

eta-21-0670-2025-10-17.pdf

Afficher l'historique

2021-12-09

eta210670-2021-12-09-cor-1.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

Téléchargements

Solid-Drive - Fixations pour assemblages structurels en bois

Les fixations Solid-Drive facilitent le travail des ingénieurs et des poseurs. Leur conception haute performance améliore leurs valeurs de reprise de charges tout en diminuant leur temps d’installation, réduisant ainsi les coûts de main d’œuvre et de matériaux.

Solid-Drive - Fixations pour assemblages structurels en bois

Version feuilletable
Timber Drive ™ Système de pose de fixations structurelles

Timber Drive est un outil révolutionnaire qui permet la pose de vis structurelles en étant debout. Il est idéal pour le vissage répétitif au sol, tels que la pose de planchers, de coursives, de promenades, ainsi que pour la fixation de languettes bois ou métal sur panneaux CLT.

Timber Drive ™ Système de pose de fixations structurelles

Version feuilletable

Bibliothèque CAO et BIM

Paquets ZIP

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D simplifié
IFC ZIP SAT ZIP SKP ZIP STL ZIP
