ESCRFT

Vis structurelle à tête cylindrique filetage total

La vis à bois structurelle Solid-Drive® à tête cylindrique filetage total ESCRFT est conçue pour l’ossature bois, la charpente et le renforcement. Cette référence est utilisée pour une large gamme d’applications dans la construction bois professionnelle.

Marquage CE
ETA
Classe service 2
Acier electrozingué jaune
Intérieur
Solid Wood

Présentation

Images

Caractéristiques

Matière

  • Acier zingué blanc,
  • Finition bichromatée suivant NF EN ISO 2081.

Avantages

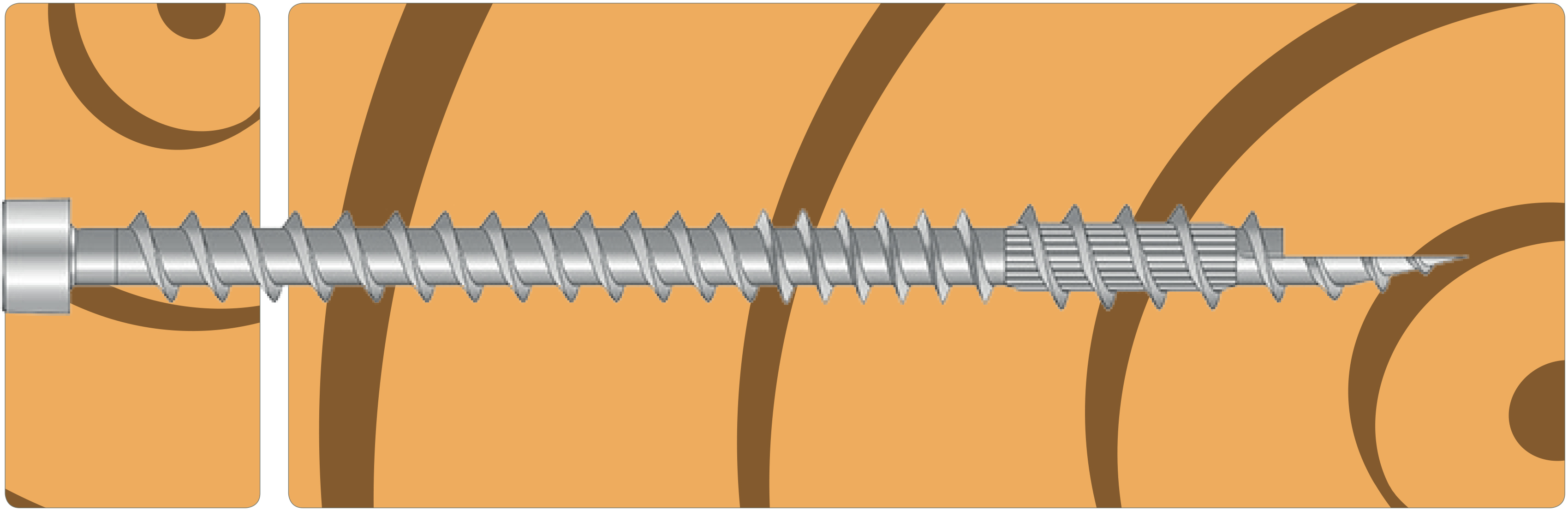

  • Tête cylindrique : diminue l’éclatement du bois et rend la fixation invisible dans le bois,
  • Filetage total : excellentes valeurs d’arrachement et de compressions,
  • Demi pointe : réduction des distances au bord, diminution du couple de serrage de 50%, amorce en position oblique,
  • Aucun pré-perçage n'est requis,
  • Utilisez le gabarit de vissage GSCREW pour installer votre vis avec le bon angle.

Application

Support

  • Bois massif,
  • Bois lamellé-collé,
  • Panneaux à base de bois.

Domaines d’utilisation

  • Assemblages bois sur bois, renforcements, bois lamellé, CLT, panneaux à base de bois,
  • Idéal pour les applications par paires croisées.



Données techniques

Dimensions

Dimensions

Références Dimensions fixations [mm] Embout
d l dh d1 lg
ESCRFT10.0X4501045013.46.1426T-50
ESCRFT10.0X50050013.46.1476T-50
ESCRFT10.0X60060013.46.1576T-50
ESCRFT10.0X80080013.46.1776T-50
ESCRFT10.0X1000100013.46.1976T-50

Valeurs Caractéristiques

Références Moment d’écoulement plastique caractéristique  [Nm] Paramètre de résistance caractéristique à l’arrachement  [N/mm²] Résistance caractéristique en traction - ftens,k [kN] Paramètre de résistance caractéristique à la traversée de tête  [Nm]
ESCRFT1036.712.54055

Installation

Montage

Espacements et distances minimales - Vis chargées en cisaillement

Références Distances minimum pour les vis chargées en cisaillement [mm]
Angle entre l'axe de l'effort et le fil = 0° Angle entre l'axe de l'effort et le fil = 90°
a1.0 a2.0 a3.t.0 a3.c.0 a4.t.0 a4.c.0 a1.90 a2.90 a3.t.90 a3.c.90 a4.t.90 a4.c.90
ESCRFT10504080403030404080704030

a1 et a2 peuvent être multipliées par 0.85 pour un assemblage panneau/bois, et par 0.7 pour un assemblage acier/bois.

Espacements et distances minimales - Vis chargées axialement

Références Distances minimum pour les vis chargées axialement [mm]
a1 a2 a3.c a4.c
ESCRFT1050505040

Abaques

Résistances caractéristiques - Bois / Bois

Références Résistances caractéristiques - Bois / Bois C24
Axial Cisaillement parallèle au fil en fonction de t1 [Rv.0.k] [kN] Cisaillement perpendiculaire au fil en fonction de t1 [Rv.90.k] [kN]
t1 [mm] Rax.k [kN] 35 [mm] 40 [mm] 45 [mm] 60 [mm] 75 [mm] 80 [mm] ≥100 [mm] 35 [mm] 40 [mm] 45 [mm] 60 [mm] 75 [mm] 80 [mm] ≥100 [mm]
ESCRFT10.0X45022524.25-9.19.7710.0110.0110.0110.01-6.597.028.188.188.188.18
ESCRFT10.0X50025027.38-9.19.7710.0110.0110.0110.01-6.597.028.188.188.188.18
ESCRFT10.0X60030033.63-9.19.7710.0110.0110.0110.01-6.597.028.188.188.188.18
ESCRFT10.0X80040040-9.19.7710.0110.0110.0110.01-6.597.028.188.188.188.18
ESCRFT10.0X100050040-9.19.7710.0110.0110.0110.01-6.597.028.188.188.188.18

Ces résistances sont valables pour :

  • Une épaisseur de bois sous tête inférieure ou égale à la valeur t1 affichée dans la colonne adjacente.
  • Une vis dont l'axe est de 45 à 90° du fil du bois dans le cas des ESCR(XXX), et à 90° du fil du bois pour les autres vis.

Pour les vis de serrage (filetage partiel), la dimension t1 correspond à l'épaisseur maxi pour laquelle le filetage est intégralement dans le bois côté pointe ce qui assure un serrage optimal à la pose.

Les résistances au cisaillement sont données pour plusieurs épaisseurs de bois sous tête t1 et pour les configurations suivantes :

  • Axe de l'effort à 0° du fil des deux bois Rv, 0°, k
  • Axe de l'effort à 90° du fil des deux bois Rv, 90°, k

Ces résistances sont valables pour du bois de classe mécanique C24 ou supérieur.
L'hypothèse de préperçage pour le calcul des charges et des distances minimum est validée.
Pour les vis à filetage partiel, les résistances sont affichées uniquement pour les configurations où le filet ne dépasse pas de plus de 5mm dans l'élément bois sous tête afin de garantir un serrage optimal.
La clause (2) de la partie 8.3.1.2 de l'EN1995-1-1:2004+A2:2014 sur la profondeur de pénétration est ignorée dans ce calcul.

Résistances caractéristiques - paire de vis croisées

Références Résistances caractéristiques - Paire de vis croisées
Élément porteur Élément porté Distance d'insertion Valeurs caractéristiques (extraction/flambement) Rv,k,paire = min(Rw,k,paire ; Rbuck,k,paire) [kN]
hj min [mm] 1 paire 2 pairs m [mm] mi [mm] 1 paire 2 paires
bj min [mm] bj min 2 [mm] Rw.k.pair [kN] Rbuck.k.pair [kN] Rw.k.pair [kN] Rbuck.k.pair [kN]
ESCRFT10.0X45017033110515516416934.2917.14 + 19.62 /kmod6431.99 + 36.62 /kmod
ESCRFT10.0X50018736610515518118638.7119.35 + 19.62 /kmod72.236.12 + 36.62 /kmod
ESCRFT10.0X60022343710515521722247.5523.77 + 19.62 /kmod88.744.36 + 36.62 /kmod
ESCRFT10.0X80029357810515528729256.5728.28 + 19.62 /kmod105.652.78 + 36.62 /kmod
ESCRFT10.0X100036471910515535836356.5728.28 + 19.62 /kmod105.652.78 + 36.62 /kmod

Certification

Déclaration de performance (DoP)

Agrément technique (ATE)

eta-13-0796.pdf (4.21 MB)

Téléchargements

  • Solid-Drive - Fixations pour assemblages structurels en bois

    Solid-Drive - Fixations pour assemblages structurels en bois
