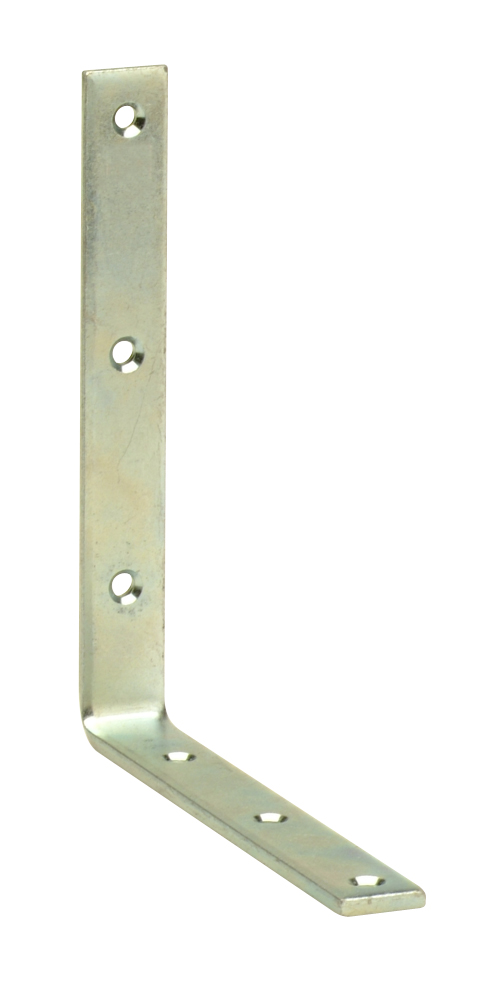

CRE

Console de renfort

La console de renfort CRE est utilisée pour la fixation d‘étagères et d‘éléments décoratifs.

Classe service 2
Acier électrozingué
Intérieur

Présentation

Images

Caractéristiques

Matière

  • Acier DD11 suivant NF EN 10111,
  • Finition électro-zinguée blanche suivant ISO 2081,
  • Épaisseur : 4 mm.

Avantages

  • Très bonne rigidité de l‘équerre,
  • Perçages fraisés qui permettent aux vis de se fondre dans l‘épaisseur de l‘équerre.

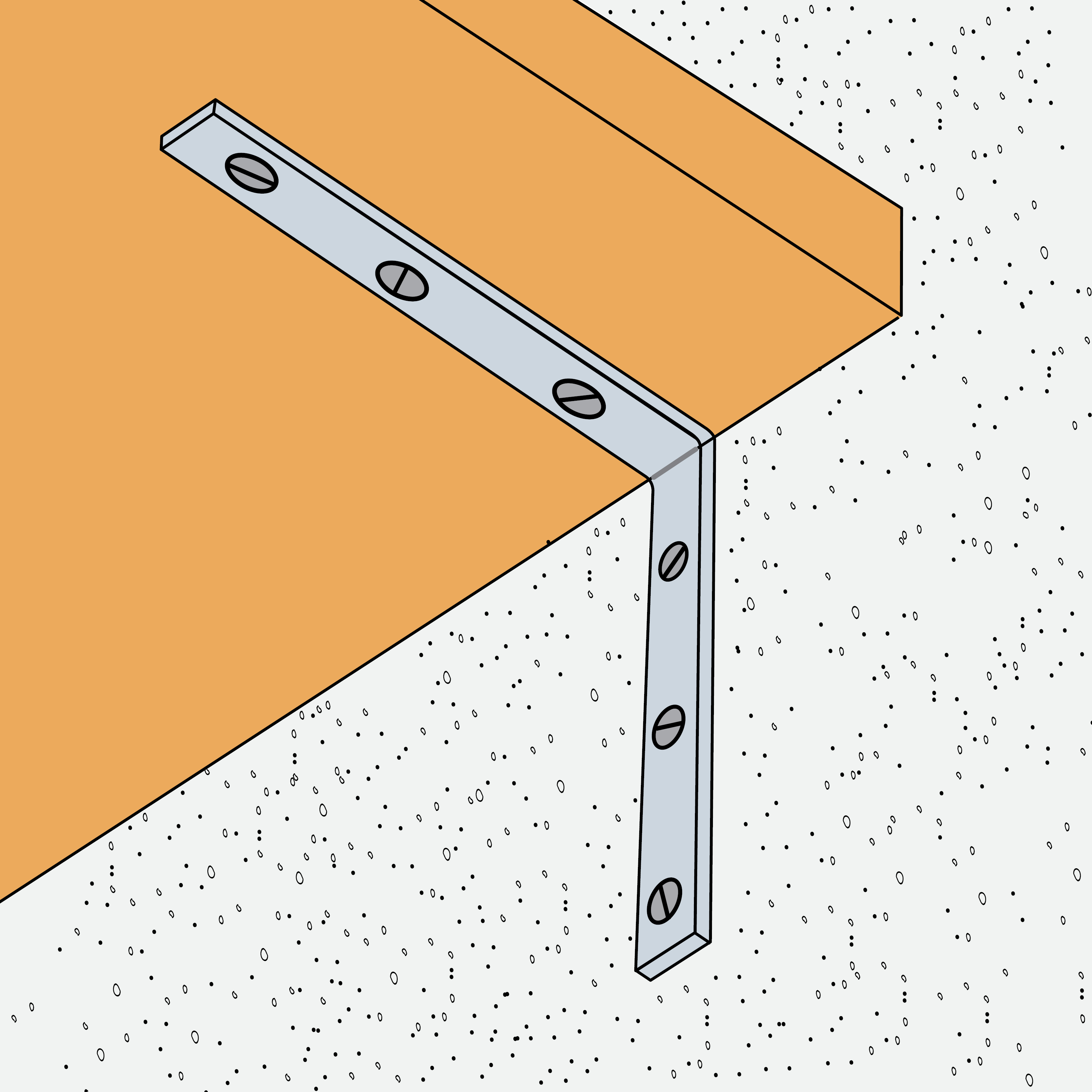

Application

Support

  • Porteur : béton, maçonnerie, bois, acier,
  • Porté : planchers ou bois massif, panneaux.

Domaines d'utilisation

  • Etagère de rangement pour charges importantes,
  • Appui de fenêtre,
  • Support de comptoir,
  • Ancrage de planches de coffrage, …

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages Aile A Perçages Aile B
A B C t Ø5 (chanfreiné Ø8.5) Ø5 (chanfreiné Ø8.5)
CRE50545418422
CRE70747418422
CRE10010410418433
CRE12012412418433
CRE14014414418433
CRE16016416420433
CRE19019419420433
CRE25025425420433

...

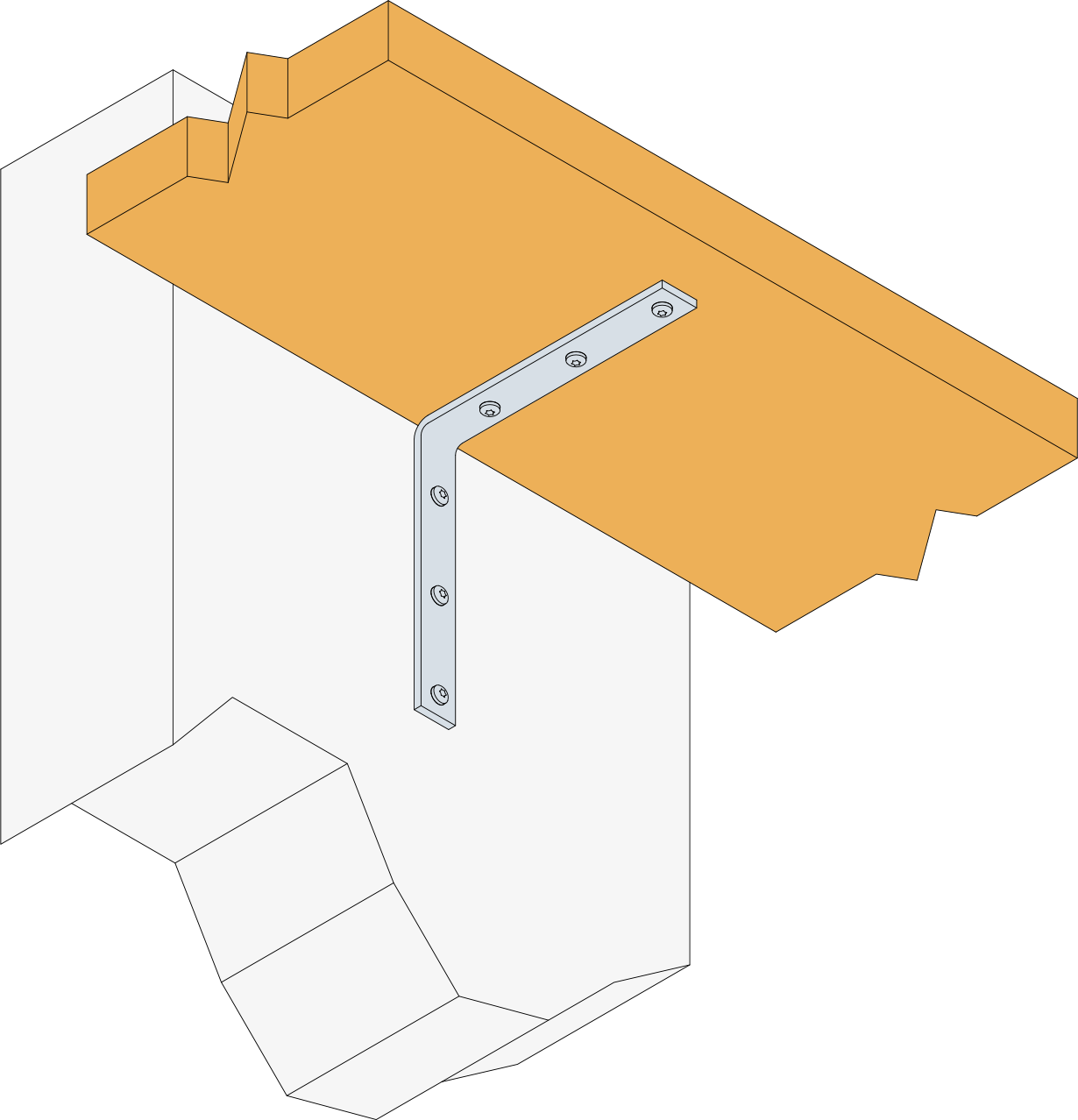

Installation

Montage

Installation

  1. Approcher l’élément à fixer du support.
  2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
  3. L’équerre est aussi pointée ou vissée sur celui-ci.


Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
