STDG

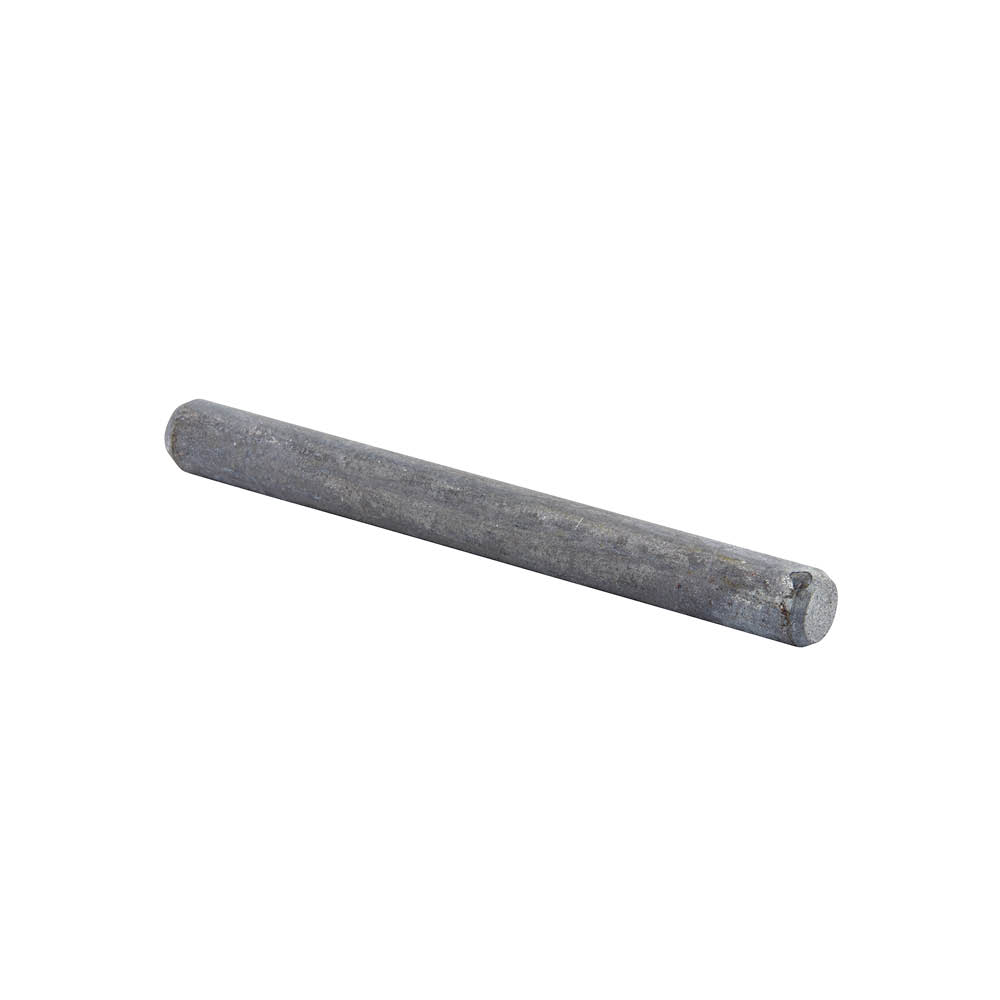

Broches pour connecteur à âme intérieure - Finition Galva à chaud

Les broches pour connecteur à âme intérieure sont essentielles à la reprise de charge des connecteurs structurels Simpson Strong-Tie. Elles sont complémentaires des étriers à âme intérieure (ETNM, TU, TUB et CBH) et permettent également d‘assurer la fixation de pieds de poteau à âme intérieure.

Marquage CE
Classe service 3
Exterieur
Acier galvanisé

Présentation

Images

Fixation d'un poteau par broches

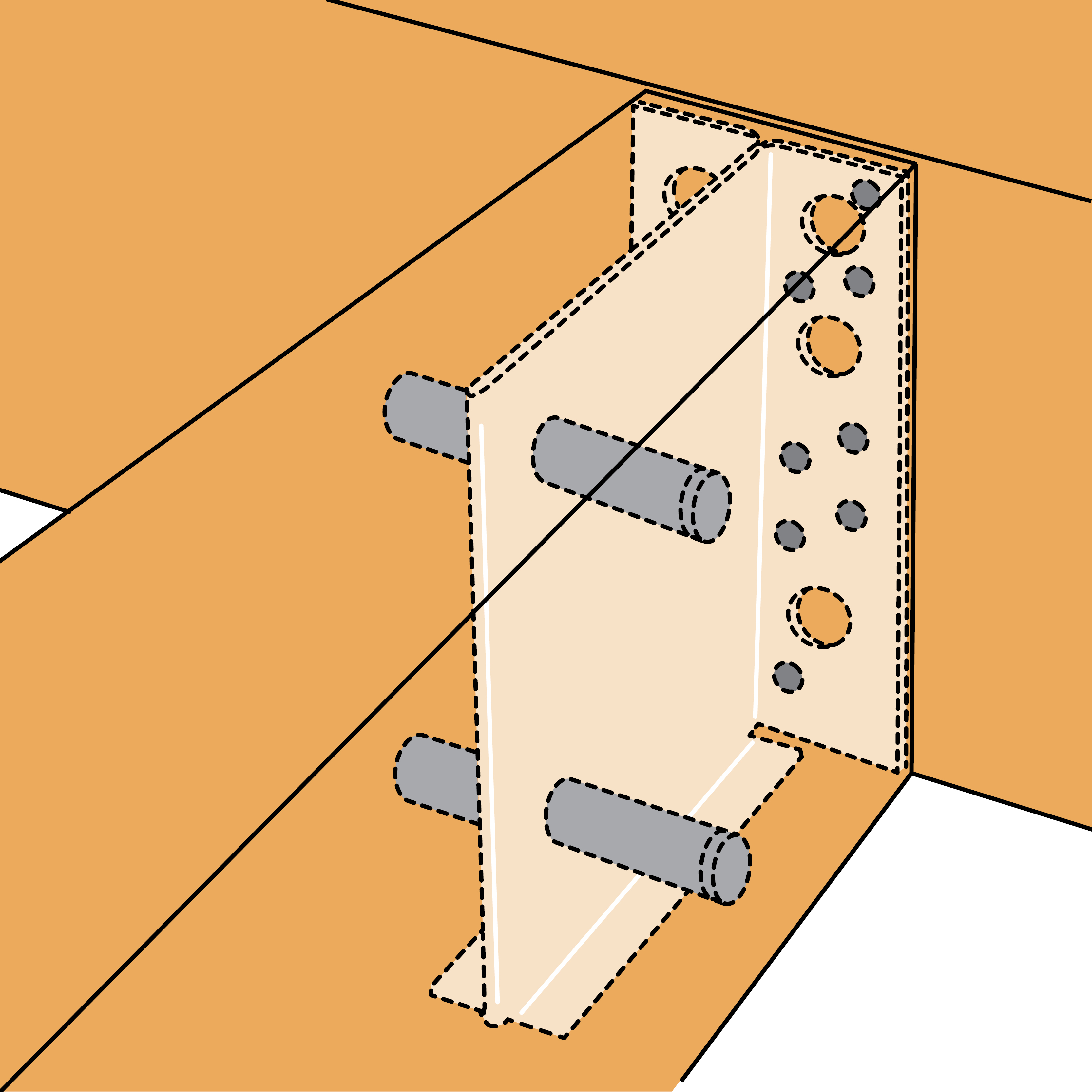

Assemblage solive sur poutre par broches

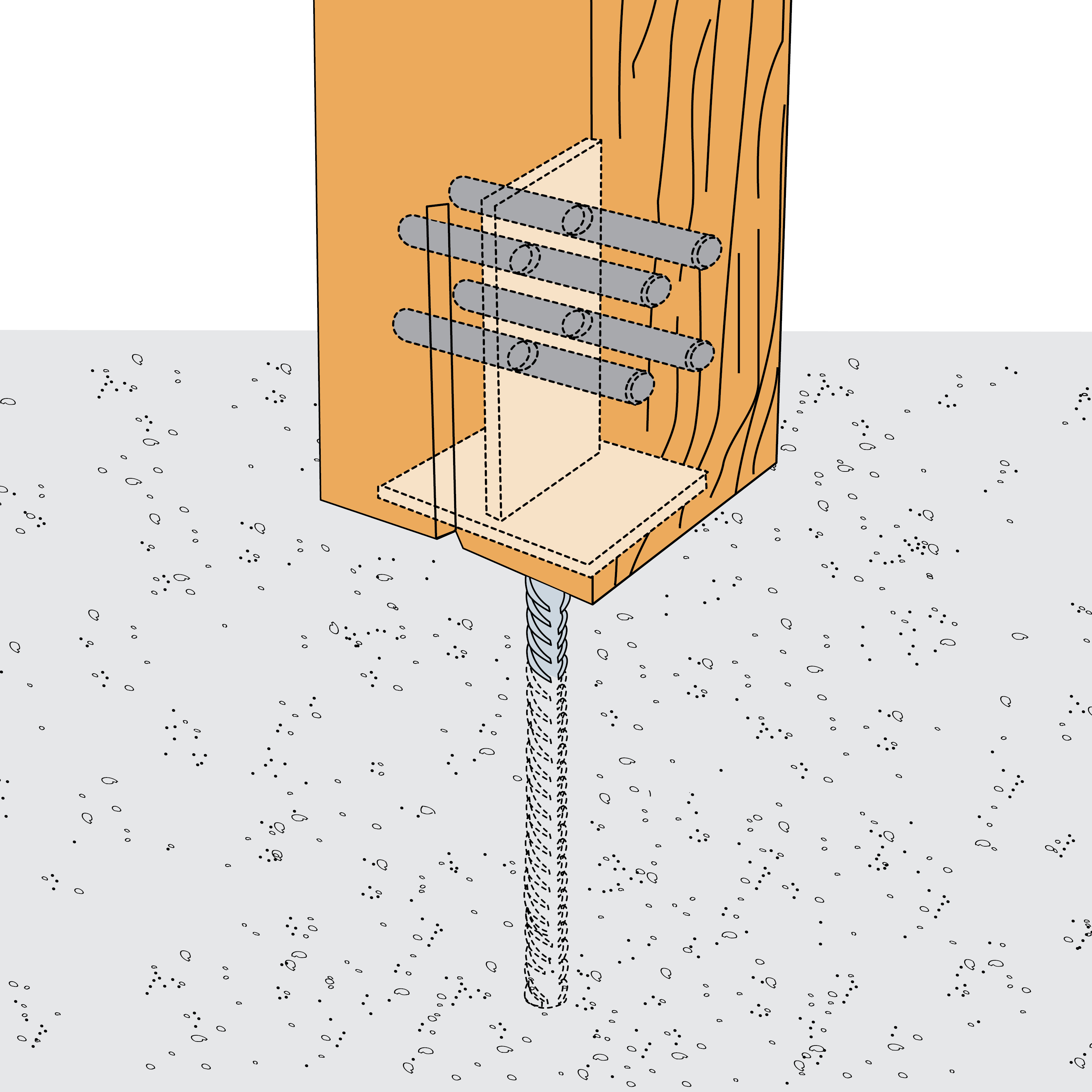

Fixation du pied de poteau par scellement dans le béton La platine horizontale doit être à 50 mm maximum de la dalle.

Caractéristiques

Matière

  • Acier S235JR suivant NF EN 10025,
  • Galvanisation à chaud suivant la NF EN ISO 1461.

Avantages

  • Extremité chanfrainé pour une pénétration simplifiée dans le bois,
  • Finition galvanisée à chaud offre d'excellentes performances à la corrosion.

Application

Support

  • Etriers à âme intérieure,
  • Pieds de poteaux structurels.

Domaines d'utilisation

  • Fixation de connecteurs en âme.

Données techniques

Dimensions

Dimensions

Références Dimensions fixations [mm] Box Quantity Poids [kg]
d l
STD8X80G-B8801000.032Acheter en ligne
STD8X115G-B81151000.046Acheter en ligne
STD8X140G-B81401000.056Acheter en ligne
STD12X120G-B121201000.11Acheter en ligne
STD12X140G-B121401000.12Acheter en ligne
STD16X100G-B16100500.18Acheter en ligne
STD10x40G-B10401000.025
STD10x60G-B10601000.037
STD10x80G-B10801000.049

Propriétés caractéristiques

Références Propriétés caractéristiques
Moment d’écoulement plastique caractéristique [My.k] [Nm]
STD8X80G-B22.7Acheter en ligne
STD8X115G-B22.7Acheter en ligne
STD8X140G-B22.7Acheter en ligne
STD12X120G-B65.2Acheter en ligne
STD12X140G-B65.2Acheter en ligne
STD16X100G-B137.8Acheter en ligne
STD10x40G-B40.6
STD10x60G-B40.6
STD10x80G-B40.6

Installation

Montage

Installation

  • L'avant-trou est réalisé à un diamètre inférieur ou égal au diamètre nominal de la broche,
  • Les chanfreins facilitent l'insertion des éléments dans le bois.

Les broches participent à la reprise de charge de nos connecteurs. Il convient de respecter les préconisations de mise en oeuvre données dans les ATE suivants : ATE-07/0245 (Etriers à âme intérieure) et ATE-07/02850 (Pieds de poteaux).

Certification

Déclaration de performance (DoP)
