ECA

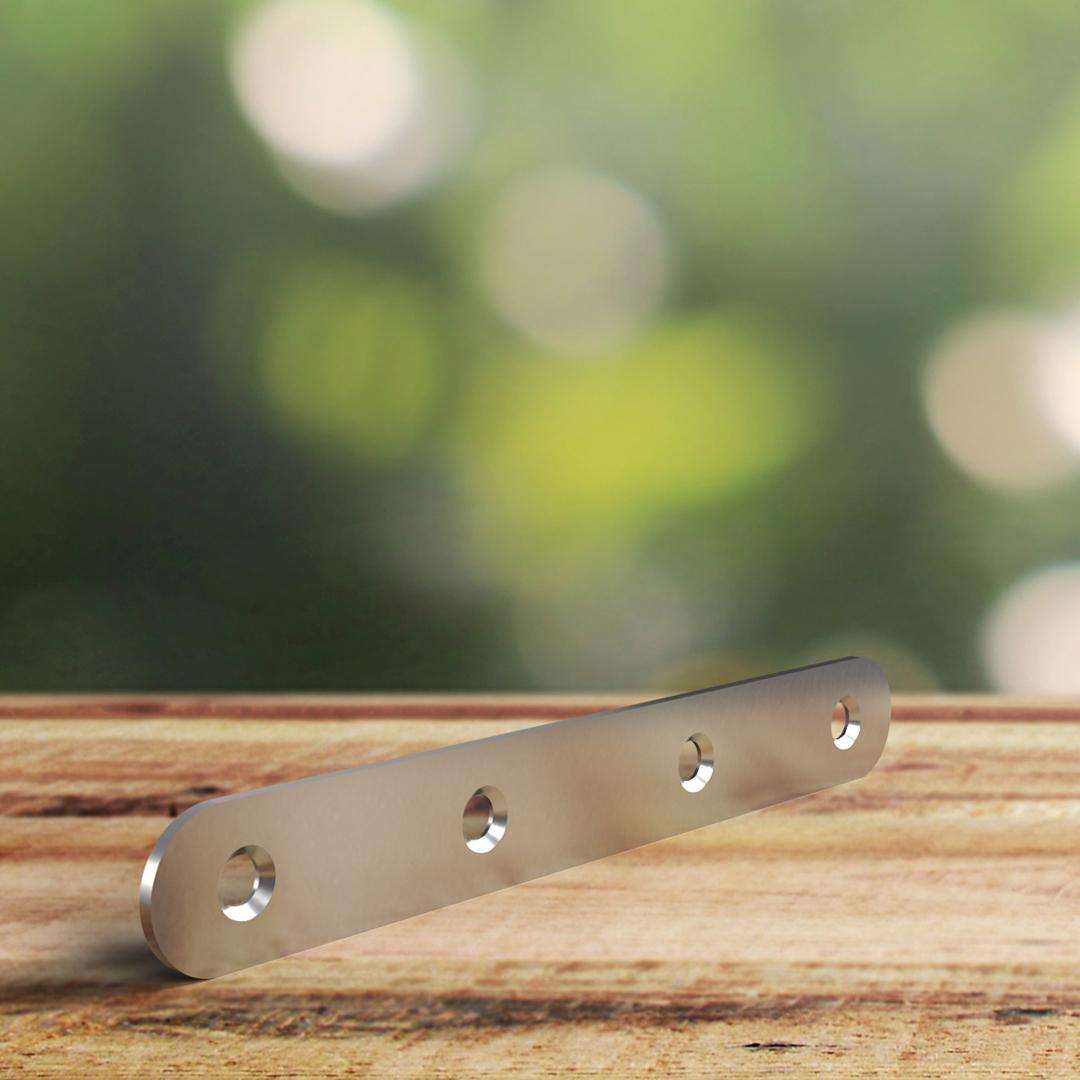

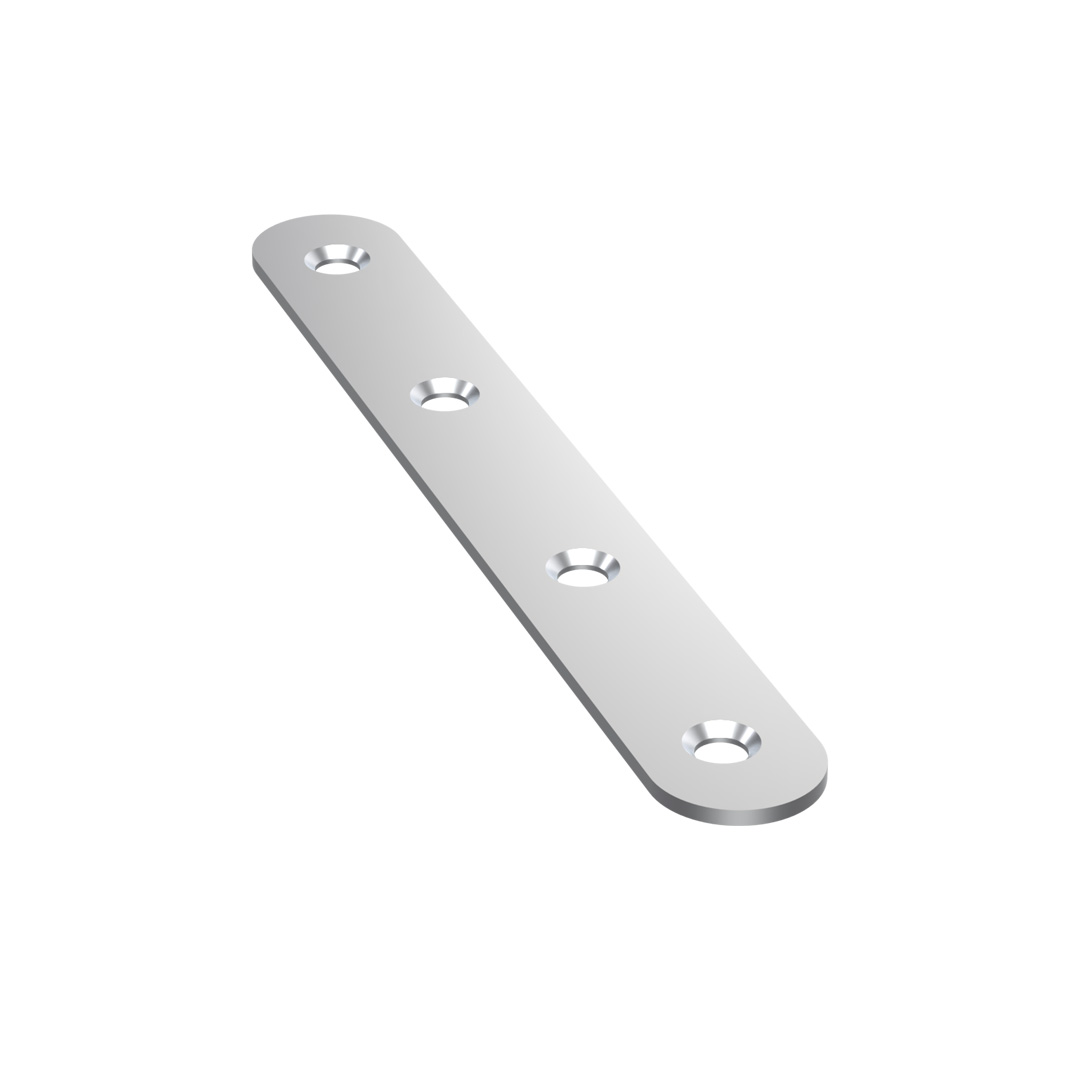

Equerre de chaise droite

L‘équerre de chaise droite ECA est communément utilisée pour le renforcement d‘assemblages de meubles. Elle entre dans de nombreux projets de bricolage.

Classe service 2
Acier électrozingué
Intérieur

Présentation

Images

Caractéristiques

Matière

  • Acier S235JR suivant NF EN 10025,
  • Finition électro-zinguée blanche suivant ISO 2081,
  • Epaisseur : 2 mm.

Avantages

  • Gamme large pour une variété d'utilisations,
  • Utilisable sur bois et sur béton.

Application

Support

  • Porteur : bois, ...
  • Porté : bois massif, panneaux, PVC.

Domaines d'utilisation

  • Bois massif,
  • Panneaux,
  • PVC,
  • Petites menuiseries,
  • Consoles, étagères, ...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages Aile A
A B t Ø4.5 Ø4.6 Ø4.8 Ø5.2 Ø5.4
ECA55/255152-4---
ECA75/275152---4-
ECA95/295152--4--
ECA115/21151524----
ECA135/2135182----4

Installation

Montage

Fixations

Trous fraisés :

  • Type 30 à 80 Ø4,2 mm,
  • Type 90 à 140 Ø5,5 mm.

Sur bois :

  • Pointes annelées CNA Ø3.1x35 et Ø4.0x35 mm,
  • Vis SD8 Ø4.0x32 mm.

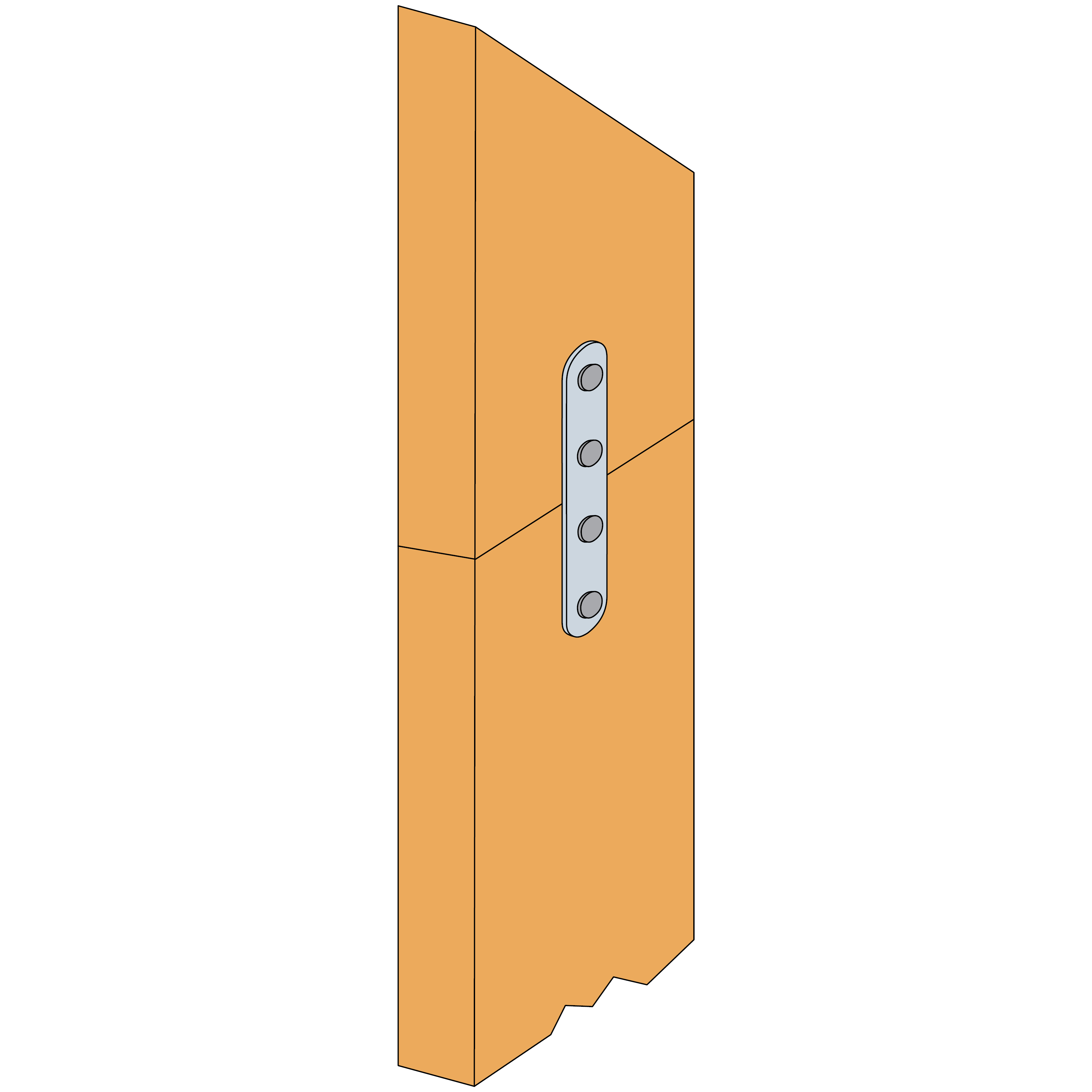

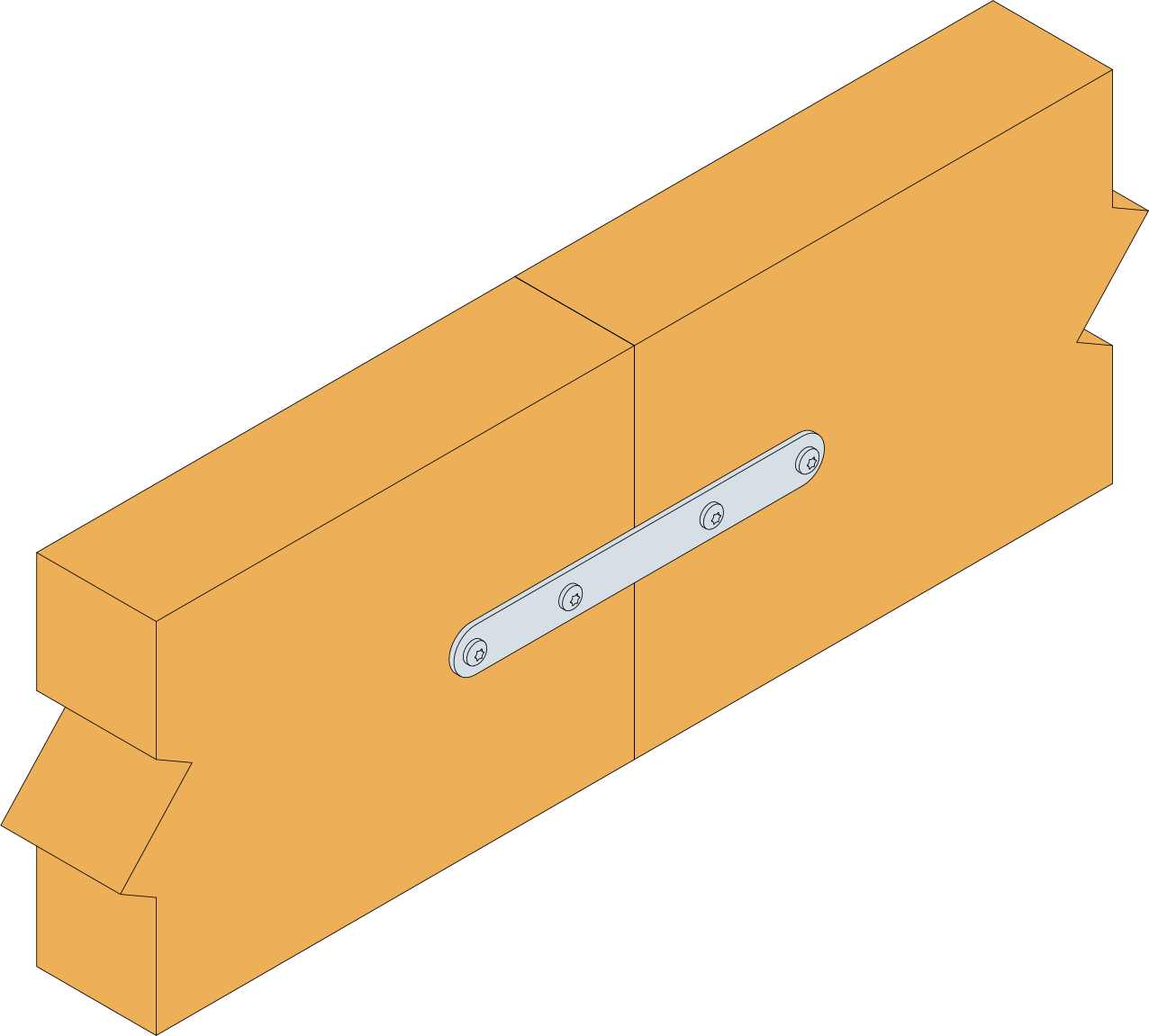

Installation

  1. Approcher l’élément à fixer du support.
  2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
  3. L'équerre est aussi pointée ou vissée sur celui-ci.
