Equerre renforcée (105)

L'équerre renforcée ABR105 a été développée pour offrir une grande rigidité. Son gabarit permet une grande polyvalence d'applications sur bois.

Marquage CE
ETA
Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

Fixation bois/bois

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Epaisseur : 3 mm.

Avantages

  • Haute rigidité,
  • Grande polyvalence d'applications,

Application

Support

  • Porteur : bois massif, bois lamellé-collé, béton, acier, ...
  • Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés, ...

Domaines d'utilisation

  • Fixation de fermettes,
  • Lisses et montants de bardage,
  • Fixation de préau, carport ouvert,
  • Ancrages de chevrons, consoles, chevêtres, ...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages Aile A Perçages Aile B
A B C t Ø5 Ø11 Ø5 Ø11
ABR105 105 105 90 3 10 3 14 1

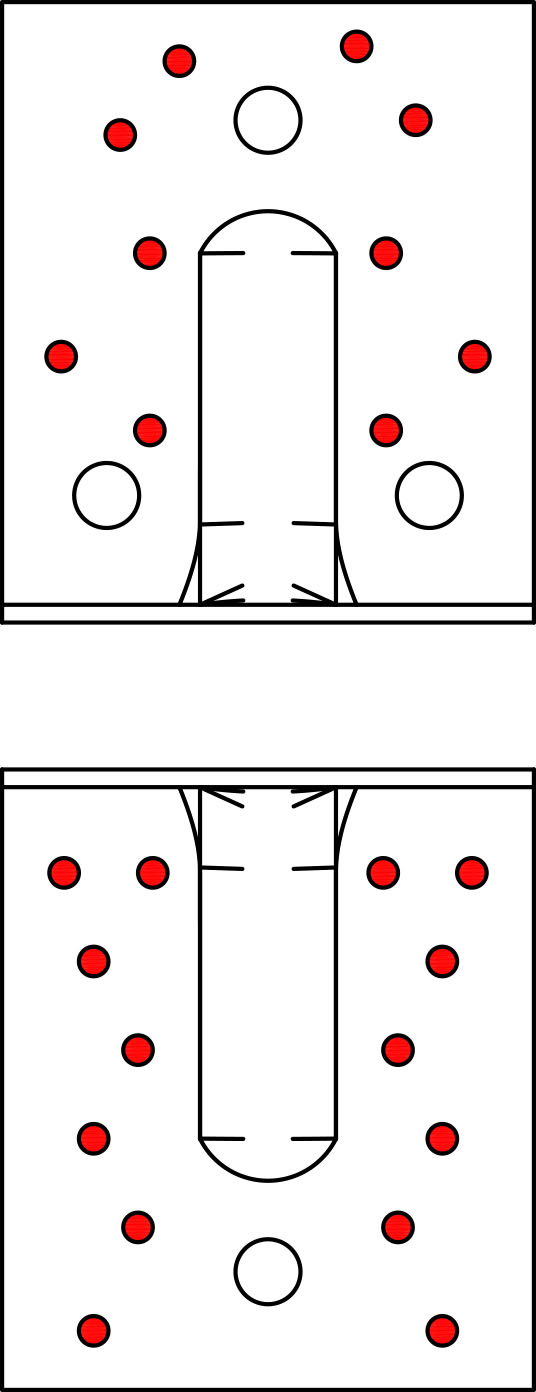

Valeurs Caractéristiques - Connexion bois sur bois - Clouage total - 2 équerres

Références Valeurs Caractéristiques - Connexion bois sur bois - Clouage total
Fixations Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]

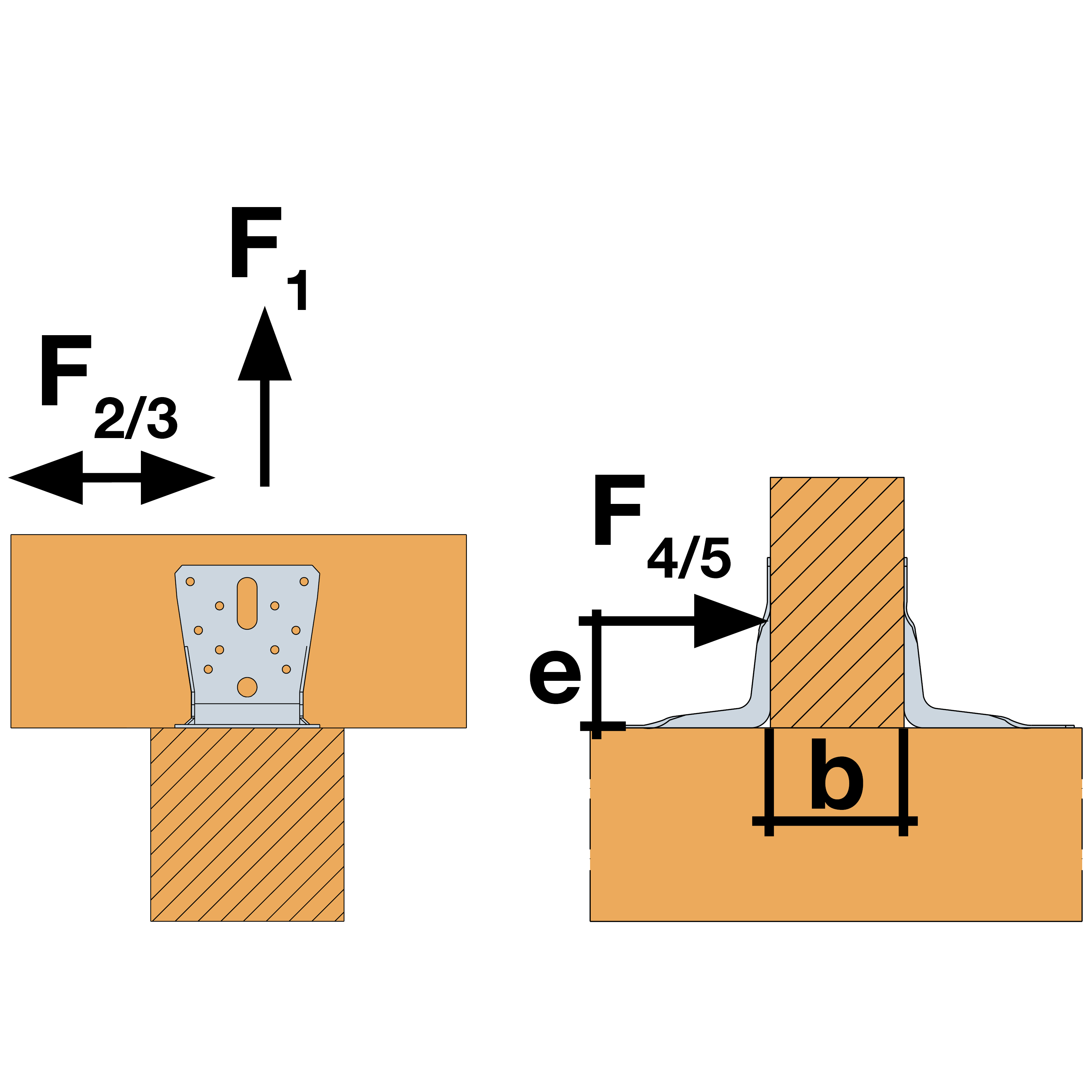

Aile A Aile B R1.k R2.k = R3.k R4.k = R5.k*
Qté Qté CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x40 CNA4.0x60
ABR105 10 14 8.84 10.78 14.33 17.91 13.26 14.57 19.01 20.22 12,9 / kmod^0,5 14,5 / kmod^0,75

* b = 75 mm et e = 130 mm

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

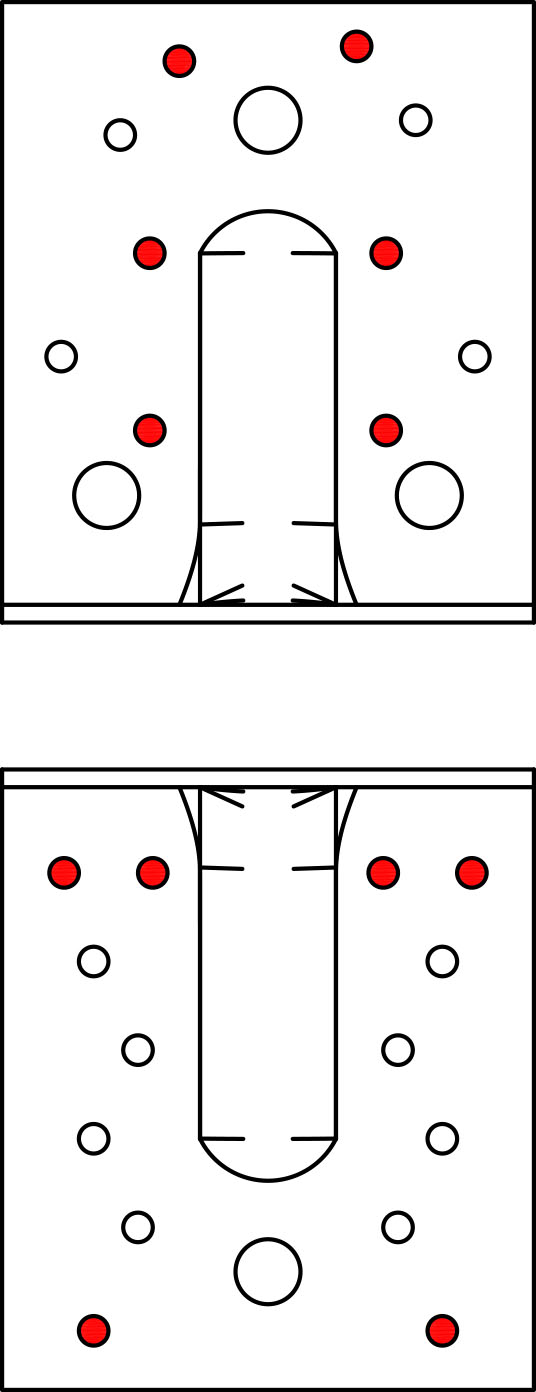

Valeurs Caractéristiques - Connexion bois sur bois - Clouage partiel - 2 équerres

Références Valeurs Caractéristiques - Connexion bois sur bois - Clouage partiel
Fixations Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Qté CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
ABR105 6 6 4.81 5.87 7.91 9.89 6.98 7.67 10.97 11.67

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs Caractéristiques - Connexion bois sur support rigide - 2 équerres

Références Valeurs Caractéristiques - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Type Qté Type CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
ABR105 10 CNA 1 Ø10 min(4,08; 7,7 / kmod) min(4,88; 7,7 / kmod) min(6,48; 7,7 / kmod) min(8,08; 7,7 / kmod) 2.25 2.68 3.55 4.37

Référez-vous à la gamme d'ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide - 2 équerres

Références Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k* R2.k = R3.k
Qté Type Qté Type CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
ABR105 10 CNA 1 Ø10 4.08 4.88 6.48 8.08 2.25 2.68 3.55 4.37

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-06/0106.

Le niveau de resistance design du boulon R#,d est determiné par [coefficient boulon x charge design du connector F#,d] pour la direction d'effort et fixations correspondantes. Référez-vous à la gamme d'ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

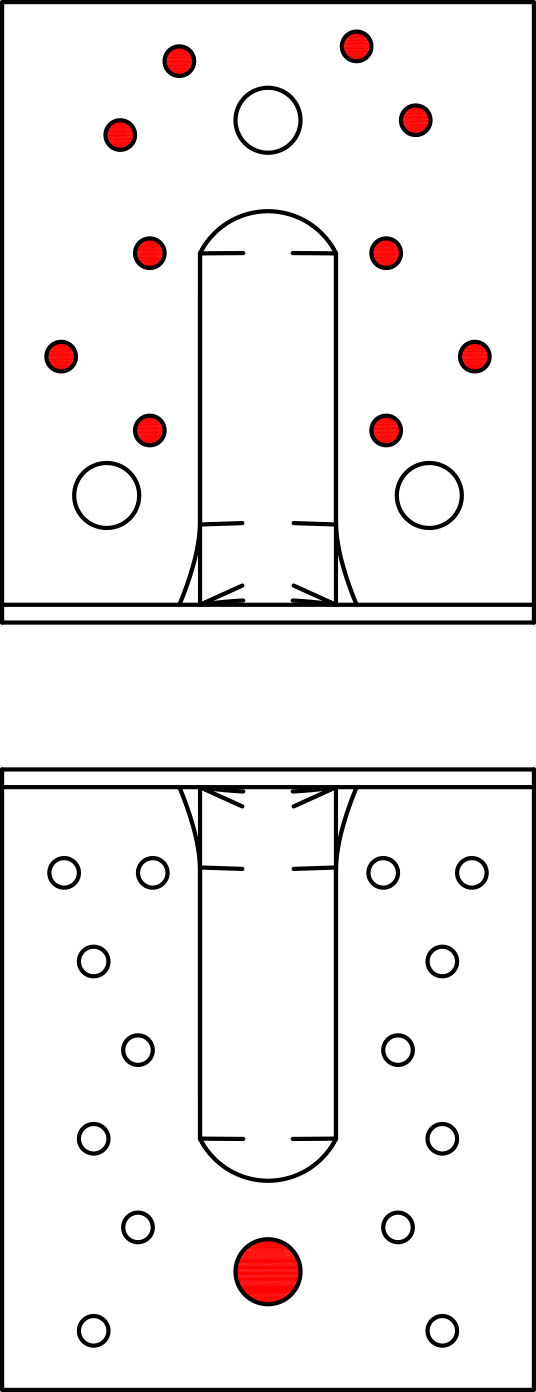

Valeurs caractéristiques - Bois sur bois - Vis connecteurs Ø10 - 2 équerres

Références Valeurs caractéristiques - Bois sur bois - Assemblage avec vis connecteurs Ø10
Fixations Valeurs caractéristiques - Bois C24 - 2 équerres par assemblage [kN]
Aile A Aile B R1.k R2.k = R3.k
Quantité Type Quantité Type SSH10x40 SSH10x80 SSH10x40 SSH10x80
ABR105 1 SSH 3 SSH 6.3 12.2 5.7 9.9

Installation

Montage

Fixations

Sur bois :

  • Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm,
  • Vis CSA Ø5.0x35 ou CSA Ø5.0x40,
  • Boulons Ø10,
  • Tirefonds Ø10,
  • SSH Ø 10.0 x 40 mm (ABR105)

Sur béton :
Support béton :

  • Cheville mécanique : goujon WA M10-78/5,
  • Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25.

Support maçonnerie creuse :

  • Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M10-120/25 + tamis SH16x130.

Sur acier :

  • Boulons Ø10.

Installation

  1. Approcher l’élément à fixer du support.
  2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
  3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.
  4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
